94 Установка и удаление батареи и кабеля батареи на контроллерах PERC
Снятие переносного блока резервного питания
(Transportable Battery Backup Unit — TBBU)
адаптера PERC x/E
В этом разделе описывается процедура демонтажа блока TBBU из адаптера PERC
x
/E,
установленного в системе.
ПРИМЕЧАНИЕ: Блок TBBU адаптера PERC x/E состоит из модуля
памяти с двухрядным расположением контактов (dual in-line memory
module – DIMM) и модуля резервного батарейного питания (BBU).
1
Выполните управляемое выключение системы, в которой установлен адаптер
PERC
x
/E, а также всех подключенных корпусов систем хранения, затем
извлеките адаптер PERC
x
/E из системы. Дополнительная информация
содержится в документе
Руководство пользователя по расширяемым
RAID-контроллерам Dell PowerEdge x/i и x/E
.
2
Выполните визуальный осмотр контроллера и определите, горит ли индикатор
наличия измененных кэш-буферов, не записанных на диск. См. рис. 1. Если
индикатор светится, вставьте контроллер обратно в систему, поставьте на место
крышку, подключите систему к электропитанию, включите систему и повторите
пункт 1.

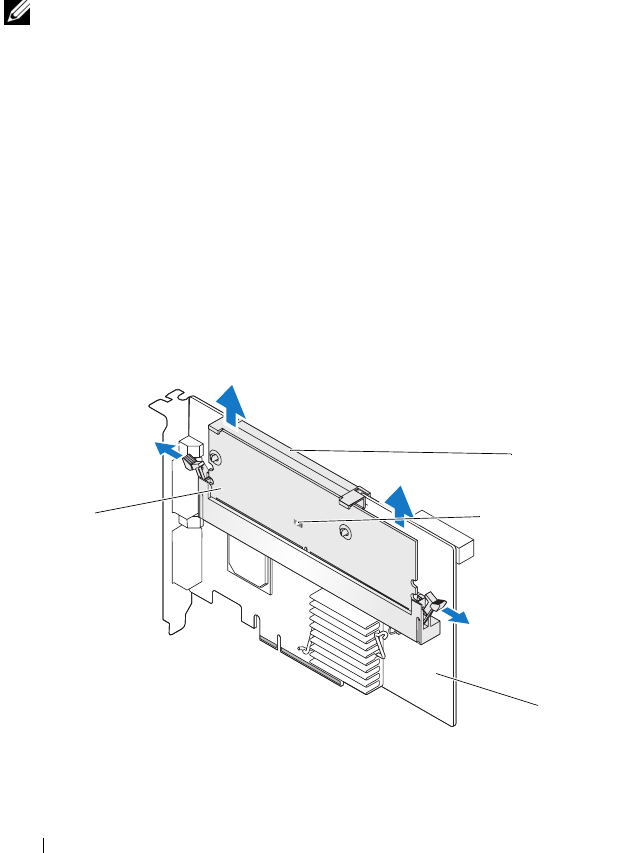

Рисунок 1. Расположение индикатора наличия измененных кэш-
буферов, не записанных на диск, адаптера PERC x/E
1 модуль памяти 2 батарея
3 индикатор наличия измененных кэш-
буферов, не записанных на диск
4 адаптер PERC x/E
4
3
1
2
