PERC コントローラのバッテリーとバッテリーケーブルの取り外しと取り付け 71
3
バッテリー側面のアームがメモリモジュール上のソケットに入るよ
うに、バッテリーの上端をメモリモジュールの上端に揃えます。
図
3
を参照してください。
警告： 静電気に敏感なコンポーネントは、静電気によって損傷するお
それがあります。部品を取り扱う際には必ず、静電気防止のために適
切な手段を講じてください。 正しくアースせずに部品に触れると、
装置が損傷するおそれがあります。

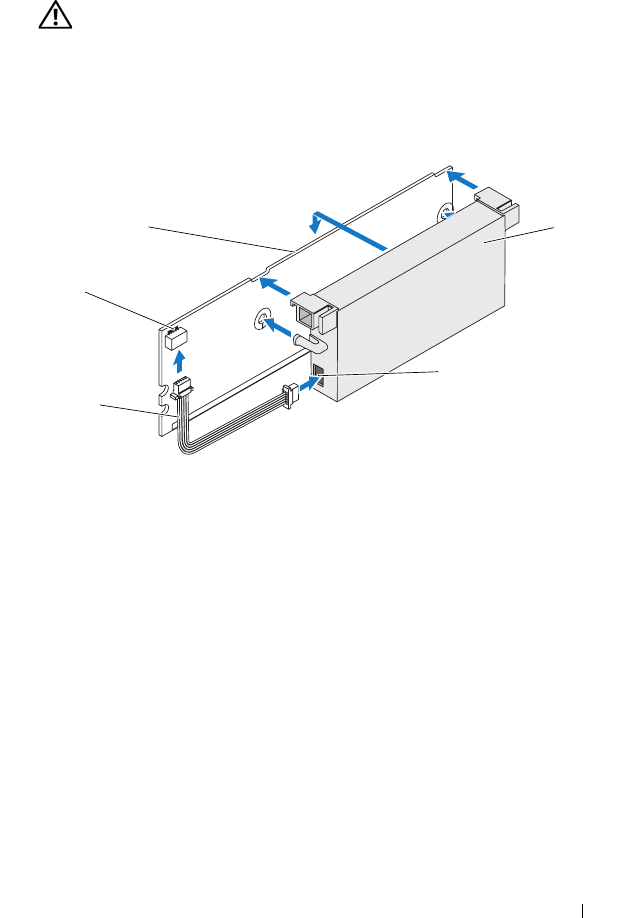

図 3 BBU とバッテリーケーブルの取り付け
4
静電気の発生しない、汚れていない水平な面に
PERC
x
/E
アダプタを
置きます。
5
メモリモジュールを標準的な
DIMM
のようなコントローラメモリソ
ケットに取り付けます。詳細については、「
PERC x/E
アダプタへの
TBBU
の取り付け」を参照してください。
メモリモジュールは、取り付けた際にシステム基板に対して平行に
なるように、フラッシュマウント式に取り付けます。
1
メモリモジュール
2
メモリモジュールのコネクタ
3
バッテリーケーブル
4
バッテリー
5
バッテリーのコネクタ
2
3
4
1
5
