PERC コントローラのバッテリーとバッテリーケーブルの取り外しと取り付け 69
警告： システムカバーを取り付けずにシステムを使用すると、過熱で故
障するおそれがあります。
3
メモリモジュールコネクタの両端にあるタブを押し下げ、
TBBU
をア
ダプタから持ち上げて、
PERC
x
/E
アダプタから
TBBU
アセンブリを
取り外します。
4
バッテリーケーブルをメモリモジュールから外します。
メモ： メモリモジュールを取り外すときに、メモリモジュールのコ
ネクタに力をかけ過ぎないように注意してください。
5
メモリモジュールにはめ込まれたバッテリークリップを押し開き、
バッテリーを回すようにしてメモリモジュールから取り外します。
図
2
を参照してください。

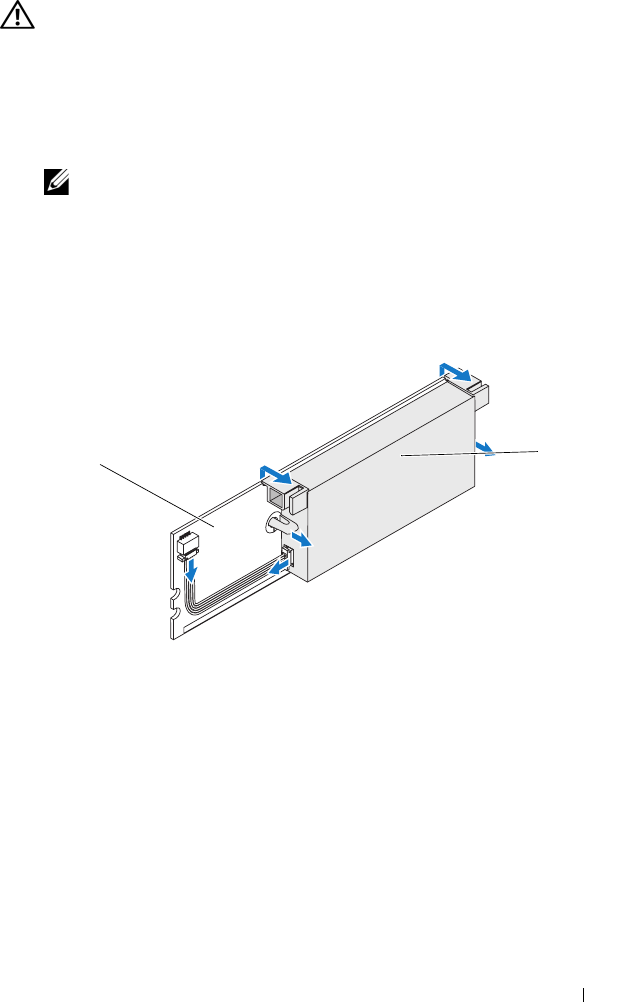

図 2 BBU の取り外し
1
メモリモジュール
2
バッテリー
2
1
