Retrait et installation de la batterie et de son câble sur les contrôleurs PERC 41
PRÉCAUTION : Vous ne devez pas faire fonctionner l'ordinateur lorsque le capot
est retiré. Cela risquerait de provoquer une surchauffe et d'endommager le
système.
3
Pour retirer la TBBU de la carte PERC
x
/E, appuyez sur les pattes situées
à chaque extrémité du connecteur de la barrette de mémoire et soulevez
la TBBU.
4
Déconnectez le câble de la batterie de la barrette de mémoire.
REMARQUE : N'appuyez pas trop fort sur le connecteur lorsque vous retirez
la barrette de mémoire.
5
Pour retirer la batterie de la barrette de mémoire, appuyez sur les clips
de fixation et faites pivoter la batterie. Voir figure 2.

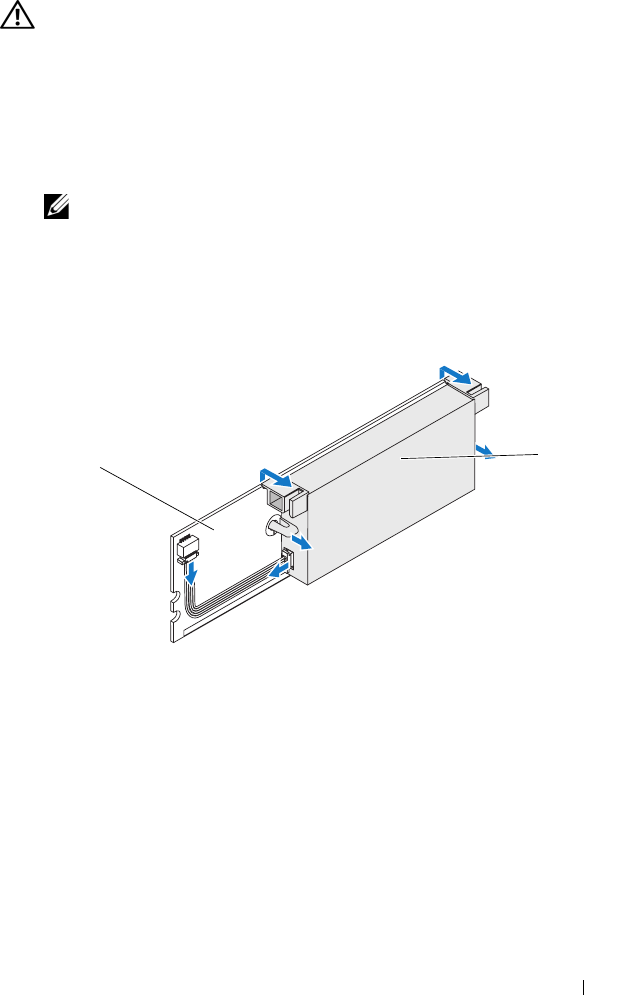

Figure 2. Retrait de la BBU
1 Barrette de mémoire 2 Batterie
2
1
