40 Retrait et installation de la batterie et de son câble sur les contrôleurs PERC
Retrait de la TBBU d'une carte PERC x/E
Cette section indique comment retirer la TBBU (Transportable Battery Backup
Unit, unité de batterie de sauvegarde transportable) d'une carte PERC
x /E
installée dans un système.
REMARQUE : La TBBU connectée à une carte PERC x/E se compose d'une barrette
DIMM et d'une BBU (Battery Backup Unit, unité de batterie de sauvegarde).
1 Arrêtez (à l'aide de l'option appropriée du système d'exploitation) le système
contenant la carte PERC
x /E, ainsi que toutes les baies de stockage
connectées, puis retirez la carte PERC
x /E du système. Pour plus
d'informations, consultez le document
Dell PowerEdge Expandable RAID
Controller x/i and x/E User's Guide
(Contrôleur Dell PERC x/i et x/E -
Guide d'utilisation).
2 Inspectez la carte et vérifiez si le voyant de la barrette de mémoire
indiquant que la mémoire cache contient des fichiers en attente d'écriture
(“dirty cache”) est allumé. Voir figure 1. Si le voyant est allumé, réinsérez
la carte dans le système, remettez le capot en place, rebranchez le système,
mettez-le sous tension puis reprenez à l'étape 1.

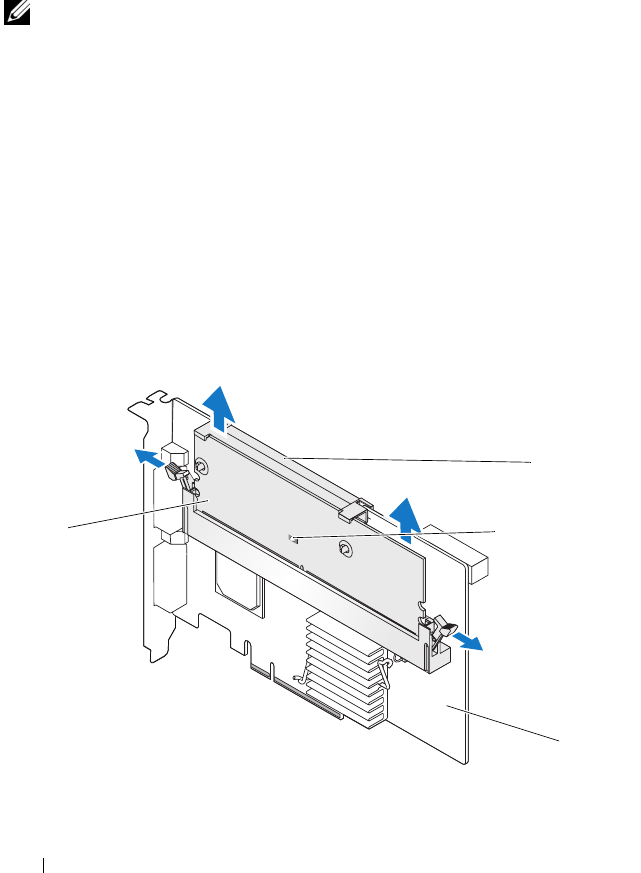

Figure 1. Emplacement du voyant “dirty cache” sur l'adaptateur PERC x/E
1 Barrette de mémoire 2 Batterie
3 Voyant de la mémoire cache 4 Carte PERC x/E
4
3
1
2
