Extracción e instalación de la batería y el cable de la batería en controladoras PERC 111
3 Coloque el borde superior de la batería sobre el borde superior del módulo
de memoria de modo que los brazos del lado de la batería encajen en
los zócalos del módulo de memoria. Vea la figura 3.
PRECAUCIÓN: las descargas electrostáticas pueden dañar los componentes
sensibles. Utilice una protección antiestática adecuada siempre que
manipule componentes. Si toca los componentes sin una conexión a tierra
correcta, puede dañar el equipo.

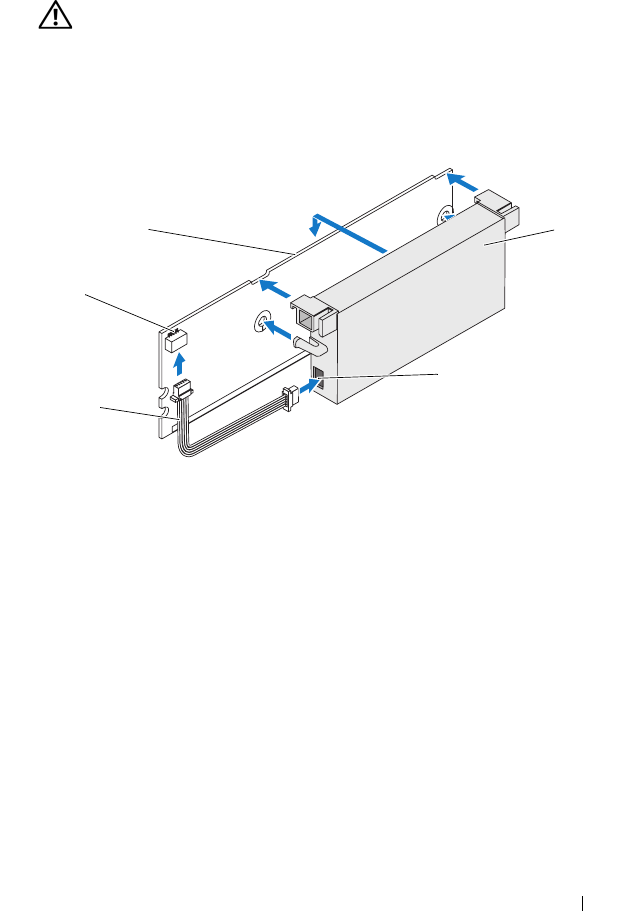

Figura 3. Instalación de la BBU y el cable de la batería
4 Coloque el adaptador PERC x /E sobre una superficie plana, limpia
y sin electricidad estática.
5 Instale el módulo de memoria en el zócalo de memoria de la controladora
del mismo modo que un módulo DIMM estándar. Para obtener más
información, consulte la sección “Instalación de la TBBU en un adaptador
PERC x/E”.
El módulo de memoria se monta en el mismo nivel que la placa, de modo
que al instalar el módulo de memoria éste quede paralelo a la placa.
1 Módulo de
memoria
2 Conector del módulo
de memoria
3 Cable de la batería
4 Batería 5 Conector de la batería
2
3
4
1
5
