108 Extracción e instalación de la batería y el cable de la batería en controladoras PERC
Extracción de la unidad de batería de reserva transportable (TBBU)
de un adaptador PERC x/E
En esta sección se describe el procedimiento para extraer la TBBU
de un adaptador PERC
x /E instalado en el sistema.
NOTA: la TBBU del adaptador PERC x/E consta de un módulo de memoria dual
en línea (DIMM) y de una unidad de batería de reserva (BBU).
1 Realice un apagado controlado del sistema en el que está instalado
el adaptador PERC
x /E, así como de todos los alojamientos para
almacenamiento conectados, y extraiga el adaptador PERC
x /E del sistema.
Para obtener más información, consulte la publicación
Dell PowerEdge
Expandable RAID Controller x/i and x/E User’s Guide
(Guía del usuario de
las controladoras Dell PowerEdge Expandable RAID Controller x/i y x/E).
2 Examine visualmente la controladora para determinar si el LED de
caché con datos pendientes del módulo de memoria está encendido.
Vea la figura 1. Si el LED está encendido, vuelva a insertar la controladora
en el sistema, coloque la cubierta del sistema, vuelva a conectar el sistema
a la toma eléctrica, encienda el sistema y repita el paso 1.

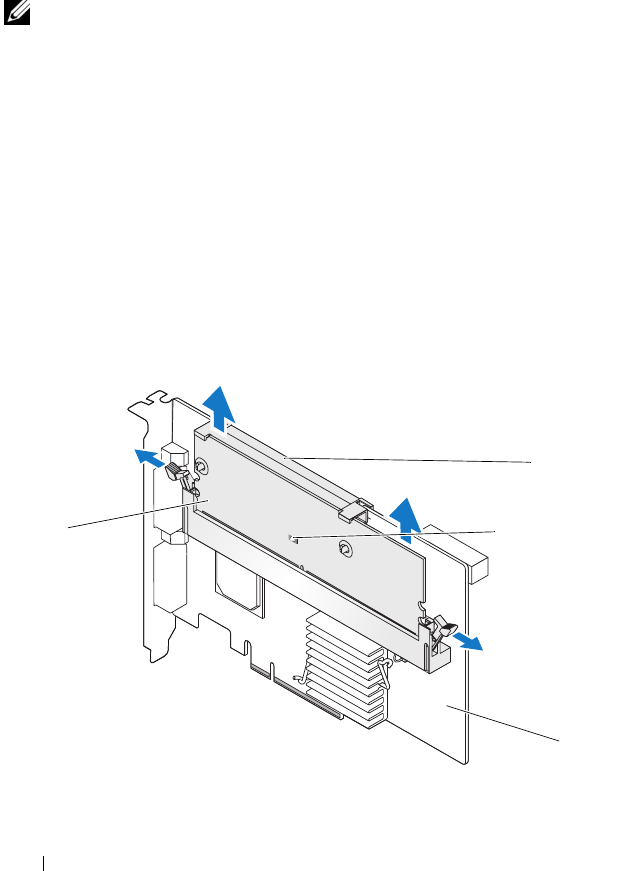

Figura 1. Ubicación del LED de caché con datos pendientes del adaptador PERC x/E
1 Módulo de memoria 2 Batería
3 LED de caché con datos pendientes 4 Adaptador PERC x/E
4
3
1
2
