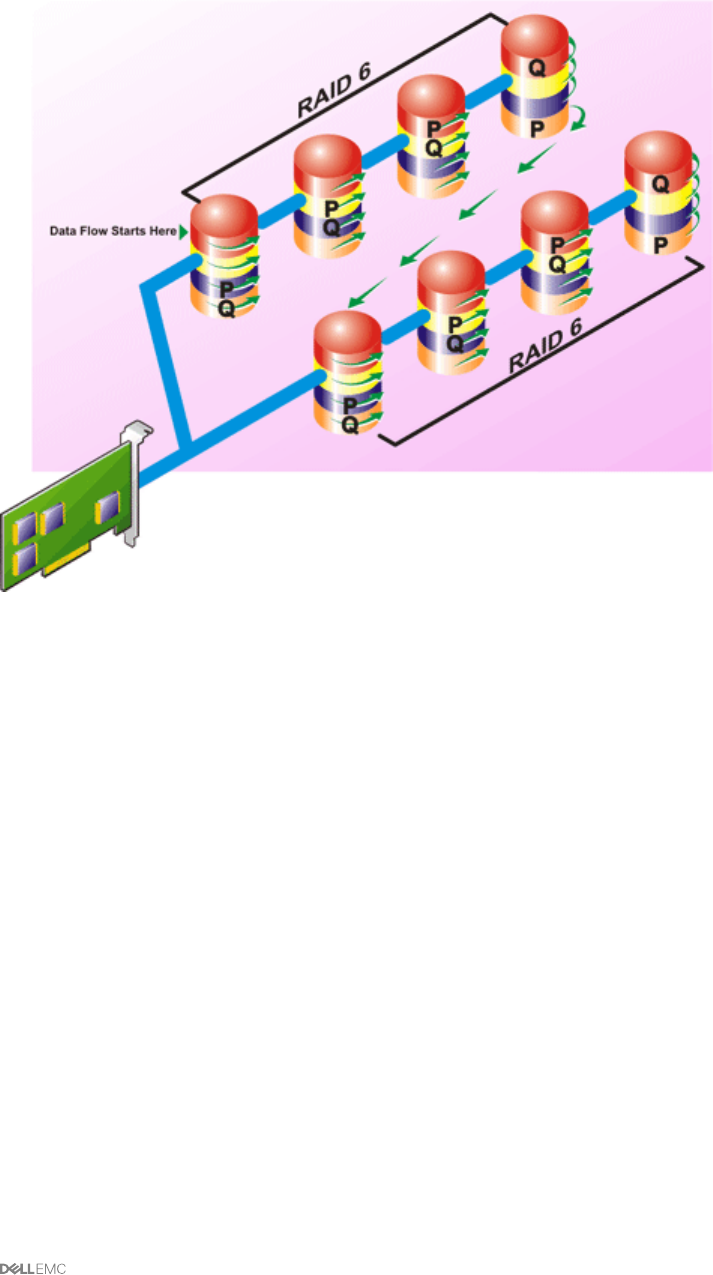

RAID 级别 60（在 RAID 6 组上分条）
RAID 60 是在多个配置为 RAID 6 的物理磁盘的跨接上分条。例如，一个用四个物理磁盘实施的 RAID 6 磁盘组，随后与另外四
个物理磁盘的磁盘组继续实施，即成为 RAID 60。
RAID 60 特点：
• 将 n*s 个磁盘组合为一个大虚拟磁盘，容量为 s*(n-2) 个磁盘，其中 s 是跨接数，n 是每个跨接中的磁盘数。
• 冗余信息（奇偶校验）交替存储在每个 RAID 6 跨接的所有磁盘上。
• 读性能更好，但写性能较慢。
• 增加的冗余提供了比 RAID 50 更高的数据保护。
• 按照比例，需要与 RAID 6 一样多的奇偶校验信息。
• 需要每个跨接有两个磁盘以实现奇偶校验。RAID 60 在磁盘空间方面成本较高。
RAID 级别 10（分条的镜像）
RAB 将 RAID 级别 10 视为 RAID 级别 1 的实施。RAID 10 将镜像物理磁盘 (RAID 1) 与数据分条 (RAID 0) 相结合。对于 RAID 10，
数据在多个物理磁盘上分条。分条的磁盘组随后会镜像到另一组物理磁盘。RAID 10 可以视为
条带的镜像
。
23
