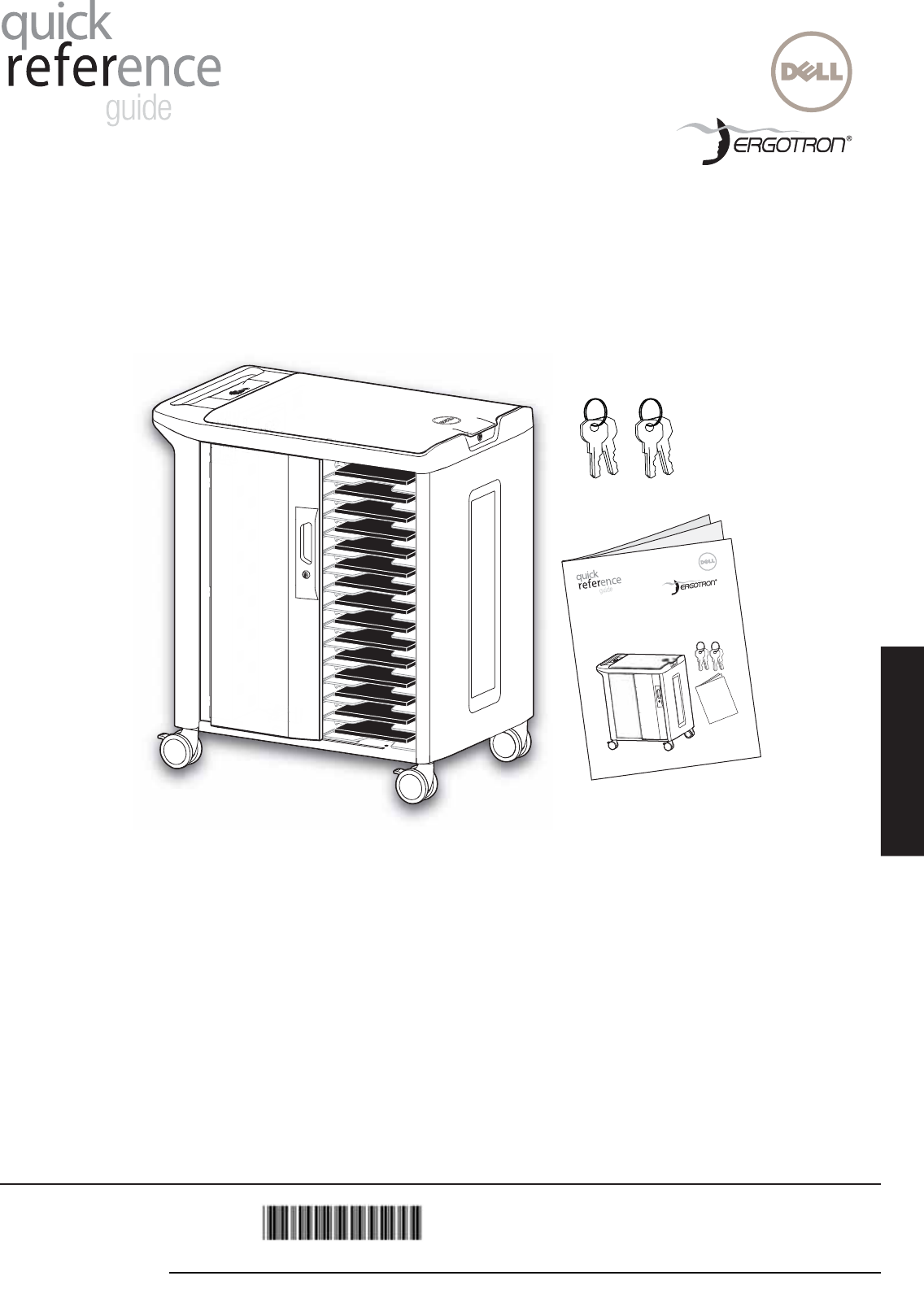

Kundenspezifische Lösung für Dell™ von Ergotron CUSTOM N FOR SOLUTIO DELL BY ERGOTRON DEUTSCH Mobiler Computer-Fahrwagen für Dell Der mobile Computer-Fahrwagen (MCC) für Dell – mit und ohne Management – transportiert, sichert, lädt und verwaltet 30 Notebooks, Netbooks, Ultrabooks oder Tablets in Formaten von bis zu 14 Zoll Modelle: ERGITD-001 ERGITD-002 0FVV15A01 Reparatur-/Wartungsinformationen finden Sie auf www.ergotron.com/Dell oder www.dell. com/support. 888-24-232-W-01 rev.
Mobiler Computer-Fahrwagen für Dell DEUTSCH Äußere Ausstattungsmerkmale 1 Gerätefach-Schiebetür 2 Tür zum Netzadapterfach 3 Ergonomischer Griff 4 Zusatzsteckdosen 5 Lüfter (nur bei Wagen mit Management) 6 Energiemanagement-Fach 7 Kabelwickler 8 Oberes Fach 9 Schlösser 3 4 5 6 10 Strom/Fehler-Statusanzeigen (nur bei Wagen mit Management) 11 Laufrollen 2 1 7 10 8 9 11 888-24-232-W-01 rev.
Mobiler Computer-Fahrwagen für Dell Innere Ausstattungsmerkmale 1 Geräteregale 2 Gerätesteckdosen 3 Adapterregale 4 Optionale Steckdosen (nur bei Wagen mit Management) 5 Optionaler Dell PowerConnect 3548 Ethernet Switch (nur bei Wagen mit Management) 4 5 DEUTSCH 3 1 2 HINWEIS: Beachten Sie die separat erhältlichen Produktanleitungen für mobile Geräte und den optionalen Dell PowerConnect 3548 Ethernet Switch. 888-24-232-W-01 rev.
Einrichtung 1 Öffnen Sie das Netzadapterfach. a 2 b c Schieben Sie die Netzadapter auf die Adapterregale. b DEUTSCH a c 3 x 15 Führen Sie den Adapterstecker in das Gerätefach. a b 888-24-232-W-01 rev.
4 Schließen Sie die Adapter an. a 5 b Setzen Sie die mobilen Geräte ein und schließen Sie die Kabel an. a b DEUTSCH c d Nur Wagen mit Management 888-24-232-W-01 rev.
Optionaler Schritt nur für Wagen mit Management Installieren Sie den Wireless Access Po W ER PO E CISCO W IRE LE SS ET HE RN ET 6 HINWEIS: Installieren Sie bei Wagen mit Managementfunktion den optionalen, vom Kunden bereitgestellten WAP mithilfe des im Lieferumfang enthaltenen Klettbands. a b c IC OCS IC OCS DEUTSCH IC OCS d 7 IC OCS VÜberprüfen Sie den Wagen auf seine ordnungsgemäße Funktion.
Erstmaliges Laden der Batterie HINWEIS: Stellen Sie vor dem erstmaligen Gebrauch der mobilen Geräte, oder nachdem diese längere Zeit gelagert wurden, sicher, dass diese Geräte vollständig (zu 100%) geladen sind. Laden Sie die mobilen Geräte vor der erstmaligen Verwendung mindestens 2-3 Stunden im MCC auf, bevor Sie sie zur Verwendung herausnehmen.
Reparaturen/Wartung und Garantie Reparatur Wartungsinformationen finden Sie auf www.ergotron.com/Dell oder www.dell.com/support HINWEIS: Wenn Sie mit dem Kundendienst Kontakt aufnehmen, beziehen Sie sich auf die Seriennummer über dem externen Kabelmanagement-Fach.
Produkt- und Sicherheitshinweise Beschreibung der Gefahrensymbole Signal wort Symbol Gefahrenebene Ein HINWEIS verweist auf wichtige Informationen, mit deren Hilfe Sie Ihren MCC besser nutzen können. HINWEIS Diese Symbole weisen die Benutzer auf ein Sicherheitsproblem hin, das ihrer Aufmerksamkeit bedarf. Alle MCC-Benutzer sollten die nebenstehenden Gefahren erkennen und ihre Bedeutung verstehen können, wenn diese am MCC oder in der MCC-Dokumentation auftreten.
Reinigung und Wartung ACHTUNG: Ein Nichtbeachten der folgenden Sicherheitshinweise kann zu schweren Verletzungen oder Geräteschäden führen. IDie Ausrüstung regelmäßig auf Schäden, Schmutz und Verunreinigungen untersuchen. Alle im Wagen verwendeten lackierten -und Kunststoffkomponenten sind gegen die Reinigung mit den häufig verwendeten, verdünnten, nicht scheuernden Lösungen wie quaternären Ammoniumverbindungen, Ammoniak-Enzymreinigern, Bleichmitteln oder Alkohollösungen beständig.
Empfehlungen für einen sicheren Gebrauch Mit dem Gebrauch des in Bewegung befindlichen (zum Laden oder Aufbewahren von Geräten) stillstehenden Wagens sind bestimmte Risiken verbunden. Sie müssen sich dieser Risiken bewusst sein und sie meiden, wenn der Wagen sich in unmittelbarer Nähe von Kindern befindet. ACHTUNG: Ein Nichtbeachten der folgenden Sicherheitshinweise für den Gebrauch des Wagens kann zu schweren Verletzungen oder Geräteschäden führen. Dieser Wagen sollte nur von Erwachsenen bewegt werden.
Sicherheits-, Umwelt- und Regulierungshinweise Hinweise zum Recycling Aufsichtsbehördliche Hinweise Dell empfiehlt seinen Kunden, ihre gebrauchte Computerhardware, ihre Monitore, Drucker und sonstigen Peripheriegeräte auf umweltfreundliche Weise zu entsorgen. Potenzielle Methoden sind die Wiederverwendung von Teilen oder ganzen Produkten und die Wiederaufbereitung von Produkten, Komponenten und/oder Materialien.
Sicherheits-, Umwelt- und Regulierungshinweise FCC-Konformitätserklärung Dieses MCC wurde nach Teil 15 der FCC-Regeln getestet und als mit den Grenzwerten für digitale Geräte der Klasse A konform befunden. Diese Grenzwerte sollen einen angemessenen Schutz vor Störungen in gewerblich genutzten Umgebungen bieten.
