Ta ut WLAN-kabelen
ADVARSEL: Før du gjør noe arbeid inne i Edge Gateway, må du lese sikkerhetsinformasjonen som fulgte med Edge Gateway, og følge
trinnene under Før du arbeider inne i Edge Gateway. Etter at du har arbeidet inne i Edge Gateway, må du følge instruksjonene under
Etter at du har arbeidet inne i Edge Gateway.
Før jobben
Ta av frontdekselet.
Fremgangsmåte
MERK: Antallet antenner og antennekabler varierer avhengig av konfigurasjonen som er bestilt.

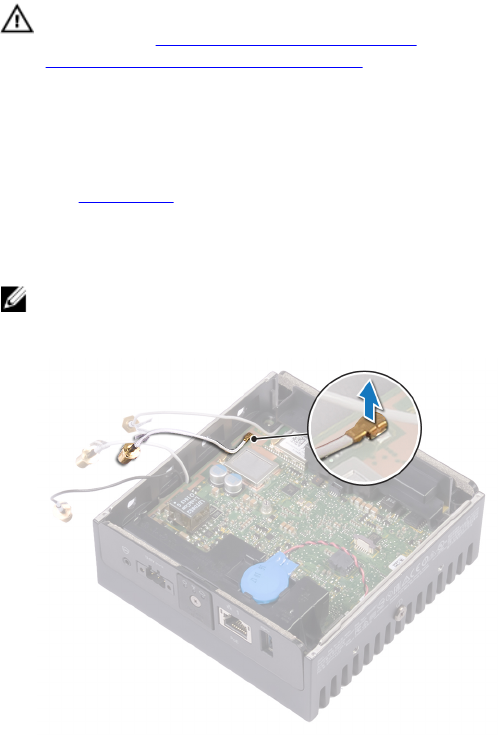

Koble WLAN-kabelen fra hovedkortet.
