システム基板の取り付け
警告: Edge Gateway 内部の作業を始める前に、お使いの Edge Gateway に付属している安全にお使いいただくための注意
事項を読んで、「
Edge Gateway 内部の作業を始める前に」の手順を実行してください。Edge Gateway 内部の作業を終え
た後は、「Edge Gateway 内部の作業を終えた後に」の手順に従ってください。
手順

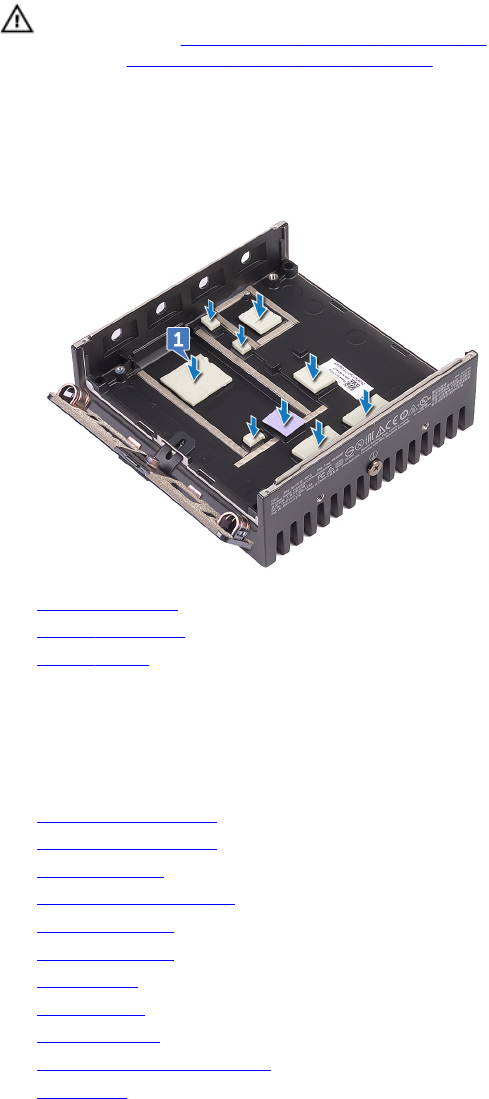

1. システムベースにサーマルパッドを取り付けます。
2. WLAN ブラケットを取り付けます。
3. WWAN ブラケットを取り付けます。
4. WWAN カードを取り付けます。
5. システム基板を裏返します。
6. システム基板をシステムベースに合わせてセットします。
作業を終えた後に
1. 右側のゴムガスケットを取り付けます。
2. 左側のゴムガスケットを取り付けます。
3. ZigBee ケーブルを取り付けます。
4. ステータスライトレンズを取り付けます。
5. 左 I/O ブラケットを取り付けます。
6. 右 I/O ブラケットを取り付けます。
7. 右 I/O カバーを取り付けます。
8. コイン型電池を取り付けます。
9. WLAN ケーブルを取り付けます。
10. アンテナケーブルブラケットを取り付けます。
11. 前面カバーを取り付けます。
