アンテナケーブルブラケットの取り外し
警告: Edge Gateway 内部の作業を始める前に、お使いの Edge Gateway に付属している安全にお使いいただくための注意
事項を読んで、「
Edge Gateway 内部の作業を始める前に」の手順を実行してください。Edge Gateway 内部の作業を終え
た後は、「Edge Gateway 内部の作業を終えた後に」の手順に従ってください。
前提条件
前面カバーを取り外します。
手順
メモ: ご注文時の構成によっては、ZigBee ケーブルが付属します。

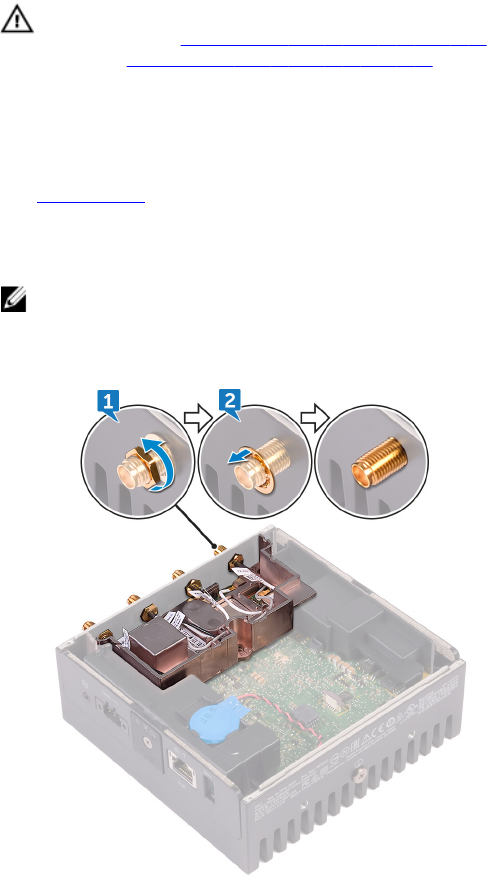

1. アンテナコネクタをシステムベースに固定しているナットを外します。
2. アンテナコネクタをシステムベースに固定しているワッシャーを外します。
3. アンテナケーブルを、アンテナブラケットの配線ガイドから外します。
