前面カバーの取り外し
警告: Edge Gateway 内部の作業を始める前に、お使いの Edge Gateway に付属している安全にお使いいただくための注意
事項を読んで、「
Edge Gateway 内部の作業を始める前に」の手順を実行してください。Edge Gateway 内部の作業を終え
た後は、「Edge Gateway 内部の作業を終えた後に」の手順に従ってください。
手順
1. システムを裏返して、平らできれいな面に置きます。

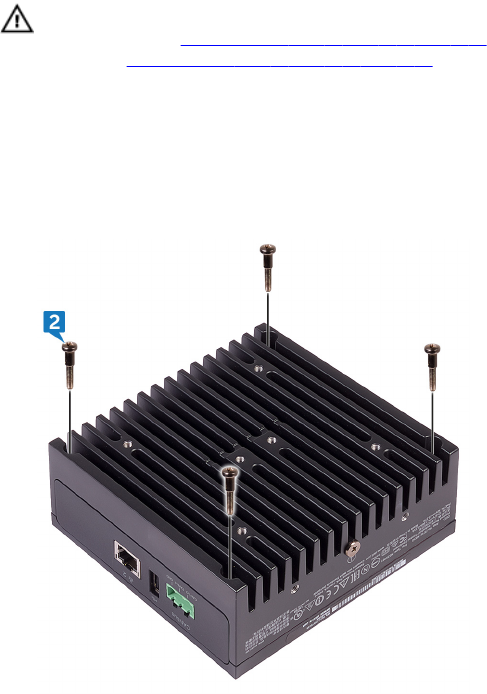

2. 前面カバーをシステムベースに固定している 4 本のネジ（M3x18）を取り外します。
3. システムを裏返します。
4. 前面カバーを持ち上げて、システムベースから外します。
