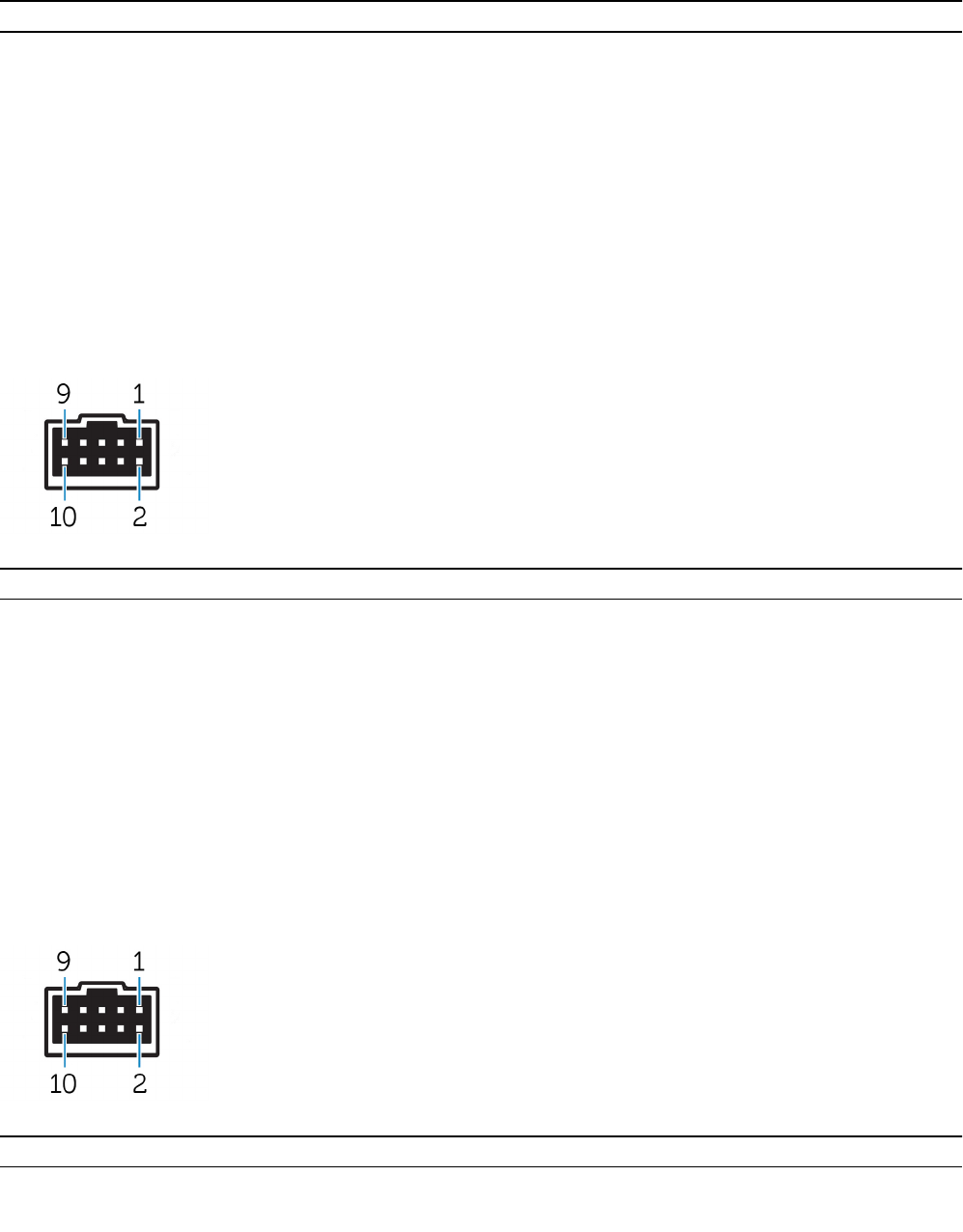

表 8. RS-232 のピン定義の詳細

信号特性

1 DCD

データキャリア検出

2 RXD

受信データ

3 TXD

転送データ

4 DTR

データ端末レディ

5 GND

アース

6 DSR

データセットレディ

7 RTS

送信要求

8 CTS

送信許可

9 RI

被呼表示

10 GND

アース

表 9. RS-485/RS-422 全二重のピン定義の詳細

信号特性

1 TXD– データ転送 A

2 TXD+ データ転送 B

3 RXD+ データ受信 B

4 RXD– データ受信 A

5 GND

アース

適用なし適用なし

10 GND

アース

表 10. RS-485 半二重のピン定義の詳細

信号特性

1 Data– （–）TX/RX データ

2 Data+ （+）TX/RX データ
