Navigation sur l'écran LCD
Le côté droit de l'écran LCD comporte cinq boutons : quatre boutons flèche (haut, bas, gauche et droite) ainsi qu'un bouton central.
Pour passer d'un écran à l'autre, utilisez les touches fléchées Droite (Suivant) et Gauche (Précédent). Vous pouvez à tout moment
revenir à un écran précédent pendant l'utilisation de l'écran.
Pour faire défiler les options d'un écran, utilisez les touches fléchées Bas et Haut.
Pour sélectionner et enregistrer un élément d'écran, et passer à l'écran suivant, utilisez le bouton central.
Les boutons Haut, Bas, Gauche et Droite permettent de modifier votre sélection (élément de menu ou icône à l'écran). L'élément
sélectionné s'affiche avec une bordure ou un fond bleu clair.
Lorsque les messages affichés sur l'écran LCD débordent de l'écran, utilisez les boutons flèches gauche et droite pour faire défiler le texte
vers la gauche et vers la droite.
Les icônes décrites dans le tableau suivant permettent de naviguer d'un écran à l'autre du panneau LCD.

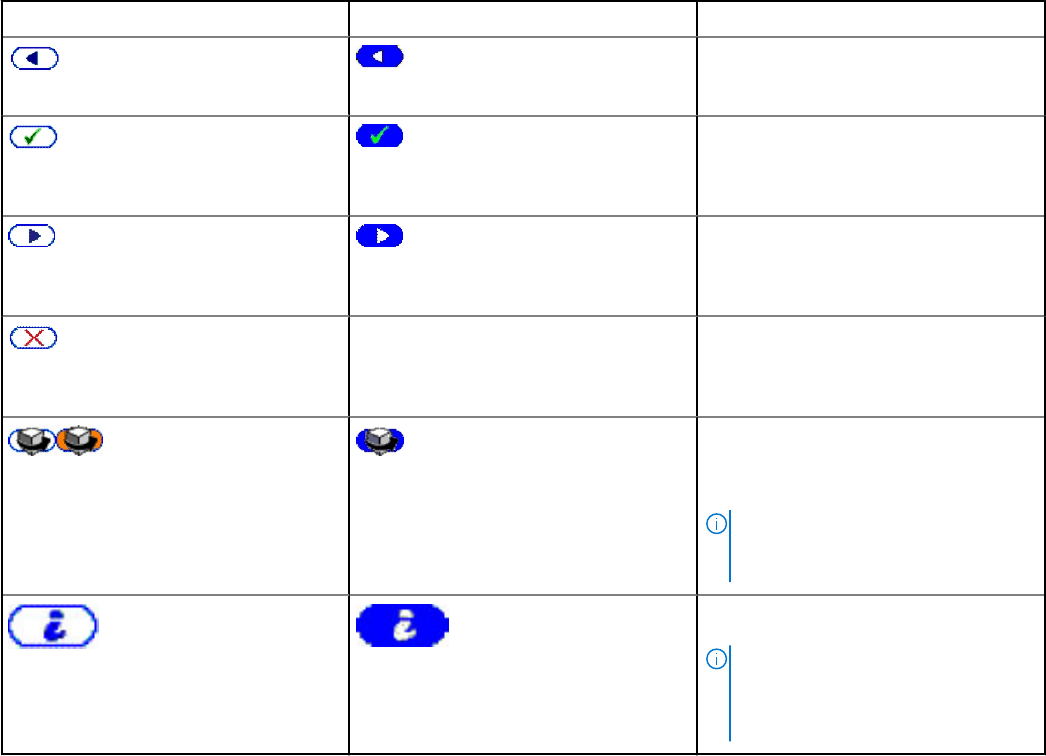

Tableau 54. Icônes de navigation de l'écran LCD
Icône normale Icône en surbrillance Nom et description de l'icône
Précédent — Mettez cette icône en
surbrillance et appuyez sur le bouton central
pour revenir à l'écran précédent.
Accepter/Oui — Mettez cette icône en
surbrillance et appuyez sur le bouton central
pour accepter une modification, puis revenir
à l'écran précédent.
Ignorer/Suivant — Mettez cette icône en
surbrillance et appuyez sur le bouton central
pour ignorer toutes les modifications, puis
passer à l'écran suivant.
Non — Mettez cette icône en surbrillance
et appuyez sur le bouton central pour
répondre « Non » à une question, puis
passer à l'écran suivant.
Rotation — Mettez cette icône en
surbrillance et appuyez sur le bouton central
pour passer de la vue graphique de face à la
vue de dos du châssis, et inversement.
REMARQUE : L'arrière-plan orange
indique que la vue opposée comporte
des erreurs.
Identifier le composant — Fait clignoter
la LED bleue d'un composant.
REMARQUE : Un rectangle bleu
clignotant entoure cette icône lorsque
l'identification de composant est
activée.
Un indicateur d'état LED de l'écran LCD fournit une indication de l'intégrité générale du châssis et de ses composants.
Un voyant bleu continu indique une intégrité satisfaisante.
Un voyant orange clignotant indique qu'au moins un composant est défaillant.
Un voyant bleu clignotant est un signal d'identification d'un châssis au sein d'un groupe de châssis.
Concepts associés
Main Menu (Menu principal) , page 245
Menu Configuration de l'écran LCD , page 245
Écran de configuration de la langue , page 245
