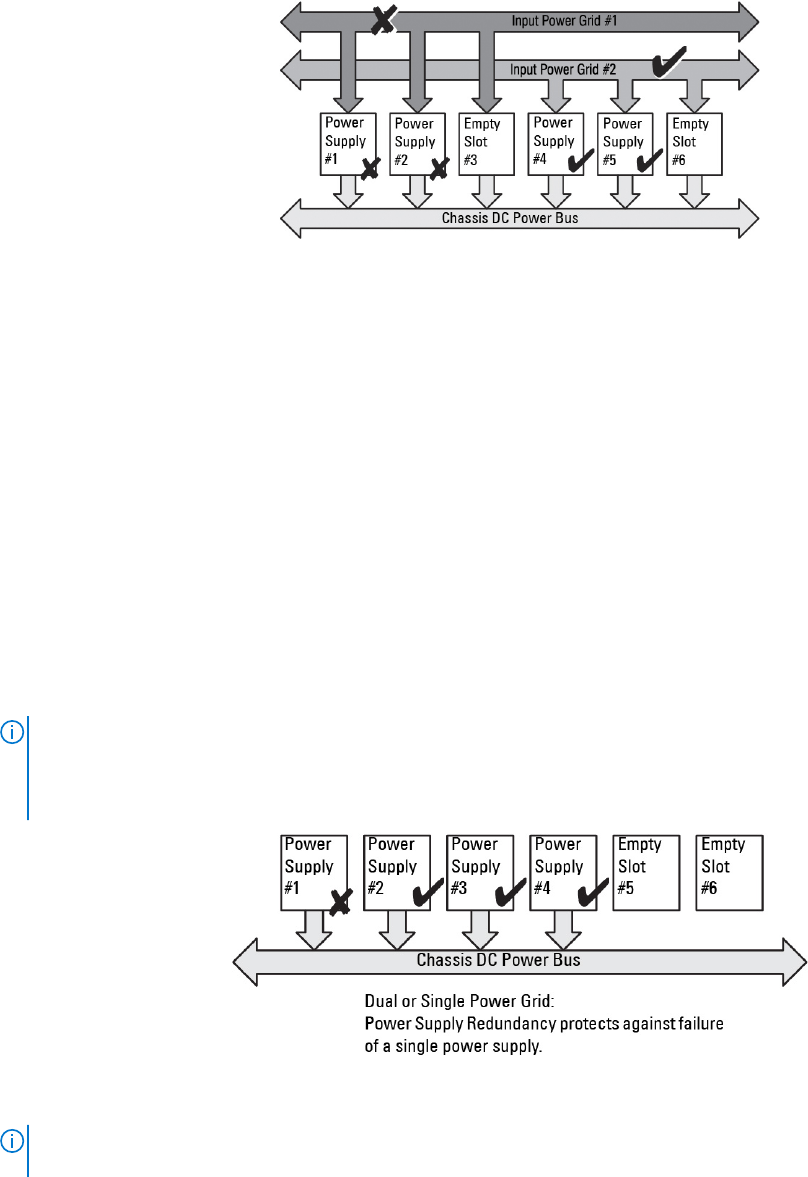

Figure 14. blocs d'alimentation par réseau électrique avec une panne électrique sur le réseau 1
En cas de panne d’un seul bloc d'alimentation (PSU) dans cette configuration, les deux unités d’alimentation restantes dans le réseau
défaillant sont marquées comme En ligne. Dans cet état, les unités d’alimentation dans le réseau redondant s'il n’est pas en état d’échec,
aident le système à fonctionner sans interruption. En cas de défaillance d’un bloc d’alimentation, l’intégrité du châssis est marquée comme
Non critique. Si le réseau plus petit ne peut pas prendre en charge la totalité des allocations d’alimentation du châssis, l’état de redondance
de réseau est rapporté comme Sans redondance et l’intégrité du châssis est affichée comme Critique.
Stratégie de redondance des blocs d'alimentation
La stratégie de redondance des blocs d'alimentation s'avère utile lorsque vous n'avez pas de réseaux électriques d'alimentation
redondants, mais que vous souhaitez protéger le système afin que l'échec d'un seul bloc d'alimentation (PSU) n'éteigne pas les serveurs
dans une enceinte modulaire. Le bloc d'alimentation de capacité supérieure est gardé en réserve en ligne dans ce but. Cela crée un pool de
blocs d'alimentation. La figure ci-dessous illustre le mode de redondance de blocs d'alimentation.
Les unités d'alimentation se trouvant au-delà de celles exigées pour la puissance et la redondance sont encore disponibles et sont ajoutées
au pool en cas de défaillance.
Contrairement à la redondance de réseau d'alimentation, lorsque la redondance du bloc d'alimentation est sélectionnée, le CMC n'a pas
besoin que les blocs d'alimentation soient présents dans des positions de logement spécifiques.
REMARQUE :
La fonction DPSE (Enhanced Dynamic Power Supply Engagement) permet de mettre des blocs d'alimentation (PSU)
en veille. Cet état de veille indique un état physique au cours duquel le bloc ne fournit aucune alimentation. Lorsque vous activez
DPSE, les unités d'alimentation supplémentaire peuvent être mises en mode Veille afin de renforcer l'efficacité et d'économiser de
l'énergie.
Figure 15. Redondance des blocs d'alimentation : 4 blocs d'alimentation au total avec un bloc d'alimentation en panne.
REMARQUE :
Nous vous recommandons de modifier la stratégie de redondance d'enceinte modulaire pendant que le boîtier est mis
hors tension.
Stratégie Sans redondance
Le mode Sans redondance est le paramètre par défaut défini en usine pour la configuration à trois blocs d'alimentation (PSU), ce qui
indique que le châssis est configuré sans aucune redondance d'alimentation. Dans cette configuration, l'état global de redondance du
châssis indique toujours Sans redondance. La figure suivante illustre le mode Sans redondance, paramétrage d'usine par défaut pour la
configuration à trois PSU.
