Dell Chassis Management Controller Version 6.10 pour PowerEdge M1000e Guide de l’utilisateur
Présentation
- Nouveautés de cette version
- Principales fonctions
  - Fonctions de gestion
  - Fonctionnalités de sécurité
- Présentation du châssis
- Informations sur les ports CMC
- Version CMC minimale
- Dernières versions de micrologiciel pour cette mise à jour
- Connexions d'accès à distance prises en charge
- Plate-formes prises en charge
- Navigateurs Web pris en charge par la station de gestion
- Affichage des versions traduites de l'interface Web CMC
- Applications de console de gestion prises en charge
- Autres documents utiles
- Contacter Dell
- Référence des médias sociaux
Installation et configuration de CMC
- Avant de commencer
- Installation du matériel CMC
- Installation du logiciel d'accès à distance sur une station de gestion
  - Installation de RACADM sur une station de gestion Linux
  - Désinstallation de l'utilitaire RACADM sur une station de gestion Linux
- Configuration du navigateur Web
- Configuration de l'accès initial à CMC
  - Configuration du réseau CMC initial
    - Configuration du réseau CMC à l'aide de l'interface de panneau LCD
- Interfaces et protocoles d'accès à CMC
  - Lancement de CMC à l'aide d'autres outils de gestion des systèmes
- Téléchargement et mise à jour du micrologiciel CMC
- Définition de l'emplacement physique et du nom du châssis
  - Définition de l'emplacement physique et du nom du châssis avec l'interface Web
  - Définition de l'emplacement physique et du nom du châssis avec RACADM
- Définition de la date et de l'heure sur le CMC
  - Définition de la date et de l'heure du CMC à l'aide de l'interface Web CMC
  - Définition de la date et de l'heure du CMC avec RACADM
- Configuration des LED pour l'identification des composants du châssis
  - Configuration du clignotement des LED avec l'interface Web CMC
  - Configuration du clignotement des LED avec RACADM
- Configuration des propriétés de CMC
- Fonctionnement de l'environnement CMC redondant
Connexion à CMC
- Accès à l'interface Web CMC
- Connexion à CMC comme utilisateur local, utilisateur Active Directory User ou utilisateur LDAP
- Connexion à CMC avec une carte à puce
- Connexion à CMC par connexion directe
- Connexion au contrôleur CMC à l'aide de la console série, Telnet ou SSH
- Accès à CMC avec RACADM
- Connexion au CMC à l'aide de l'authentification par clé publique
- Sessions CMC multiples
- Modification du mot de passe d'ouverture de session par défaut
  - Modification du mot de passe d'ouverture de session par défaut à l'aide de l'interface Web
  - Modification du mot de passe d'ouverture de session par défaut à l'aide de RACADM
- Activation ou désactivation du message d'avertissement du mot de passe par défaut
  - Activation ou désactivation du message d'avertissement de mot de passe par défaut à l'aide de l'interface Web
  - Activation ou désactivation du message d'avertissement pour modifier le mot de passe d'ouverture de session par défaut à l'aide de RACADM
Mise à jour du micrologiciel
- Téléchargement du micrologiciel du contrôleur CMC
- Signature de l’image du micrologiciel CMC.
- Affichage des versions du micrologiciel actuellement installées
  - Affichage des versions du micrologiciel actuellement installées avec l'interface Web CMC
  - Affichage des versions du micrologiciel actuellement installées à l'aide de RACADM
- Mise à jour de firmware CMC
  - Mise à jour du micrologiciel CMC à l'aide de l'interface Web
  - Mise à jour du firmware CMC via RACADM
- Mise à jour du micrologiciel iKVM
  - Mise à jour du micrologiciel iKVM à l'aide de l'interface Web CMC
  - Mise à jour du micrologiciel iKVM via RACADM
- Mise à jour du micrologiciel de périphérique d'infrastructure des modules d'E/S (IOM)
  - Mise à jour du coprocesseur IOM à l'aide de l'interface Web CMC
  - Mise à jour du micrologiciel IOM avec RACADM
- Mise à jour du micrologiciel du contrôleur iDRAC du serveur avec l'interface Web
- Mise à jour du micrologiciel du contrôleur iDRAC du serveur avec l'interface RACADM
- Mise à jour du micrologiciel des composants de serveur
- Restauration du micrologiciel iDRAC avec CMC
Affichage des informations de châssis, et surveillance de l'intégrité des châssis et des composants
- Affichage des récapitulatifs de châssis et de ses composants
- Affichage du résumé du châssis
- Affichage des informations et de la condition du contrôleur de châssis
- Affichage des informations et de la condition d'intégrité de tous les serveurs
- Affichage de la condition d'intégrité et des informations de chaque serveur
- Affichage de la condition de la matrice de stockage
- Affichage des informations et de la condition d'intégrité de tous les modules IOM
- Affichage des informations et de la condition d'intégrité de chaque module IOM
- Affichage des informations et de la condition d'intégrité des ventilateurs
- Affichage des informations et de la condition d'intégrité iKVM
- Affichage des informations et de la condition d'intégrité des PSU
- Affichage des informations et de la condition d'intégrité des capteurs de température
- Affichage des informations et de l'intégrité de l'écran LCD
Configuration de CMC
- Affichage et modification des paramètres réseau (LAN) CMC
- Configuration des paramètres de réseau et de sécurité de connexion CMC
  - Configuration des attributs de la plage IP à l'aide de l'interface Web CMC
  - Configuration des attributs de la plage d'adresses IP à l'aide de RACADM
- Configuration des propriétés de marquage VLAN pour CMC
  - Configuration des propriétés de balise VLAN virtuel pour le contrôleur CMC à l'aide de l'interface Web
  - Configuration des propriétés de marquage VLAN pour CMC avec RACADM
- Standards FIPS (Federal Information Processing Standards)
- Configuration des services
  - Configuration des services dans l'interface Web CMC
  - Configuration des services à l'aide de l'interface RACADM
- Configuration de la carte de stockage étendu CMC
- Configuration d'un groupe de châssis
- Obtention de certificats
- Profils de configuration du châssis
- Configuration de plusieurs CMC au moyen de RACADM à l'aide des profils de configuration du châssis
- Configuration de plusieurs CMC via RACADM, à l'aide du fichier de configuration
- Affichage et fermeture de sessions CMC
  - Affichage et fermeture de sessions CMC à l'aide de l'interface Web
  - Affichage et fermeture des sessions CMC avec RACADM
- Configuration du Mode de refroidissement amélioré pour les ventilateurs
  - Configuration du mode ECM (Mode de refroidissement amélioré) pour les ventilateurs via l'interface Web
  - Configuration du Mode de refroidissement amélioré pour les ventilateurs à l'aide de RACADM
Configuration du serveur
- Définition des noms de logement
- Configuration des paramètres réseau iDRAC
- Configuration des paramètres de marquage VLAN iDRAC
  - Configuration des paramètres de marquage VLAN iDRAC dans l'interface Web
  - Configuration des paramètres de marquage VLAN iDRAC avec RACADM
- Définition du premier périphérique de démarrage
- Configuration de FlexAddress pour serveur
- Configuration d'un partage de fichiers distant
- Configuration des paramètres de profil à l'aide de la réplication de la configuration de serveur
Configuration de CMC pour envoyer des alertes
- Activation ou désactivation des alertes
  - Activation ou désactivation des alertes avec l'interface Web CMC
  - Activation ou désactivation des alertes à l'aide de l'interface RACADM
- Configuration de destinations d'alerte
  - Configuration de destinations d'alerte pour interruption SNMP
    - Configuration des destinations d'alerte pour interruption SNMP à l'aide de l'interface Web CMC
    - Configuring SNMP Trap Alert Destinations Using RACADM
  - Configuration des paramètres d'alerte par e-mail
    - Configuration des paramètres des alertes par e-mail à l'aide de l'interface Web CMC
    - Configuration des paramètres des alertes par e-mail à l'aide de RACADM
Configuration des comptes et des privilèges des utilisateurs
- Types d'utilisateur
- Modification des paramètres du compte administrateur de l'utilisateur root
- Configuration des utilisateurs locaux
  - Configuration d'utilisateurs locaux à l'aide de l'interface Web CMC
  - Configuration des utilisateurs locaux à l'aide de l'interface RACADM
- Configuration des utilisateurs d'Active Directory
- Configuration d'utilisateurs LDAP générique
Configuration de CMC pour la connexion directe (SSO) ou la connexion par carte à puce
- Configuration système requise
  - Systèmes clients
  - CMC
- Prérequis pour la connexion directe ou par carte à puce
- Configuration de la connexion directe ou par carte à puce CMC pour les utilisateurs Active Directory
  - Configuration de la connexion directe ou par carte à puce CMC pour les utilisateurs Active Directory dans l'interface Web
    - Téléversement du fichier Keytab
  - Configuration de la connexion directe CMC ou de la connexion avec une carte à puce pour les utilisateurs Active Directory à l'aide de RACADM
Configuration du contrôleur CMC pour utiliser des consoles de ligne de commande
- Fonctions de la console de ligne de commande CMC
  - Commandes de la ligne de commande CMC
- Utilisation d'une console Telnet avec CMC
- Utilisation de SSH avec CMC
  - Schémas cryptographiques SSH pris en charge
  - Configuration de l'authentification par clé publique sur SSH
- Activation de la connexion entre panneau avant et iKVM
- Configuration du logiciel d'émulation de terminal
  - Configuration de Linux Minicom
    - Configuration de Minicom version 2.0
    - Paramètres Minicom requis
- Connexion aux serveurs ou aux modules d’E/S à l’aide de la commande connect
Utilisation de cartes FlexAddress et FlexAdress Plus
- À propos de FlexAddress
- À propos de FlexAddress Plus
- Comparaison entre FlexAddress et FlexAddress Plus
- Activation de FlexAddress
- Activation de FlexAddress Plus
- Vérification de l'activation de FlexAddress
- Désactivation de FlexAddress
- Configuration de FlexAddress
- Affichage des informations sur l’adresse WWN ou MAC
- Affichage des informations sur l’adresse WWN ou MAC de base à l’aide de l’interface Web
- Affichage des informations avancées d’adresse WWN ou MAC à l’aide de l’interface Web
- Affichage des informations d’adresse WWN ou MAC à l’aide de l’interface RACADM
- Affichage des identifiants WWN (World Wide Name) ou MAC (Media Access Control)
  - Configuration de la structure
  - Adresses WWN ou MAC
- Messages des commandes
- CONTRAT DE LICENCE DES LOGICIELS DELL FlexAddress
Gestion des structures d’entrée/sortie
- Présentation de la gestion des structures
- Configurations non valides
- Scénario de nouveau démarrage
- Surveillance de l'intégrité des modules d'E/S (IOM)
- Affichage de la condition des liaisons montantes et descendantes des modules d’entrée/sortie à l’aide de l’interface Web
- Affichage des informations sur les sessions FCoE de modules d’entrée/sortie à l’aide de l’interface Web
- Affichage la compilation d’informations pour l’agrégateur d’E/S Dell PowerEdge M
- Définition des paramètres réseau pour les modules d’E/S
  - Configuration des paramètres réseau pour les IOM avec l'interface Web CMC
  - Configuration des paramètres réseau pour les IOM avec RACADM
- Restauration des paramètres IOM par défaut définis en usine
- Mise à jour du logiciel IOM à l'aide de l'interface Web CMC
- Interface GUI IOA
- Module agrégateur d’entrée/sortie
- Gestion des VLAN pour les modules IOM
- Gestion des opérations de contrôle de l'alimentation pour les modules IOM
- Activation ou désactivation du clignotement des LED des IOM
Configuration et utilisation d'iKVM
- Interface utilisateur d'iKVM
- Principales fonctions iKVM
- Interfaces de connexion physique
  - Priorités de connexion d'iKVM
  - Affectation de plusieurs couches via la connexion de l'ACI
- Utilisation d'OSCAR
- Gestion des serveurs avec iKVM
- Gestion d'iKVM depuis CMC
  - Activation ou désactivation de l'accès à iKVM depuis le panneau avant
    - Activation ou désactivation de l'accès à iKVM depuis le panneau avant avec l'interface Web
    - Activation et désactivation de l'accès à iKVM depuis le panneau avant à l'aide de RACADM
  - Activation de l'accès à iKVM depuis la console Dell CMC
Gestion et surveillance de l'alimentation
- Stratégies de redondance
- Performance d'alimentation étendue
  - Configurations d’alimentation par défaut avec la performance d’alimentation étendue
- Enclenchement dynamique des blocs l'alimentation
- Configuration de redondance par défaut
- Fonction Bilan de puissance des modules matériels
- Paramètres de priorité de l'alimentation des logements du serveur
  - Affectation de niveaux de priorité aux serveurs
    - Affectation de niveaux de priorité aux serveurs à l'aide de l'interface Web du CMC
    - Affectation de niveaux de priorité aux serveurs avec RACADM
- Affichage de la condition de la consommation électrique
  - Affichage de la condition de la consommation énergétique à l'aide de l'interface Web du CMC
  - Affichage de l'état de la consommation énergétique à l'aide de RACADM
- Affichage de la condition du bilan de puissance
  - Affichage de l'état du bilan de puissance avec l'interface Web CMC
  - Affichage de l'état du bilan de puissance avec RACADM
- Condition de la redondance et intégrité énergétique globale
- Configuration du bilan d'alimentation et de la redondance
- Exécution d'opérations de contrôle de l'alimentation
Dépannage et restauration
- Collecte des informations de configuration, de la condition du châssis et des journaux avec RACDUMP
  - Interfaces prises en charge
  - Téléchargement du fichier MIB (base d’information de gestion) SNMP
- Premières étapes de dépannage d'un système distant
  - Dépannage de l'alimentation
- Dépannage des alertes
- Affichage des journaux d'événements
  - Affichage du journal du matériel
    - Affichage des journaux du matériel avec l'interface Web CMC
    - Affichage des journaux du matériel avec RACADM
  - Affichage du journal CMC et du journal optimisé du châssis
- Utilisation de la console de diagnostic
- Réinitialisation des composants
- Enregistrement ou restauration de la configuration de châssis
- Résolution des erreurs de protocole de temps du réseau (NTP)
- Interprétation des couleurs et des séquences de clignotement des voyants
- Dépannage d'un contrôleur CMC qui ne répond pas
- Dépannage des problèmes de réseau
- Réinitialisation du mot de passe administrateur
Utilisation de l'interface de l'écran LCD
- Navigation sur l'écran LCD
- Diagnostics
- Dépannage du matériel du LCD
- Messages du panneau avant de l'écran LCD
- Messages d'erreur de l'écran LCD
- Informations d'état des serveurs et modules sur l'écran LCD
Questions fréquemment posées
- RACADM
- Gestion et restauration d'un système distant
- Active Directory
- FlexAddress et FlexAddressPlus
- iKVM
- Modules d'E/S
- Connexion directe
Scénarios de cas d'utilisation
- Mise à jour du micrologiciel et de la configuration de base du châssis
- Sauvegarde des configurations de CMC et des configurations de serveur.
- Mise à jour du micrologiciel des consoles de gestion sans temps d'arrêt des serveurs
- Scénarios EPP (Performance d'alimentation étendue) - via l'interface Web
- Scénarios EPP (Performance d'alimentation étendue) via RACADM

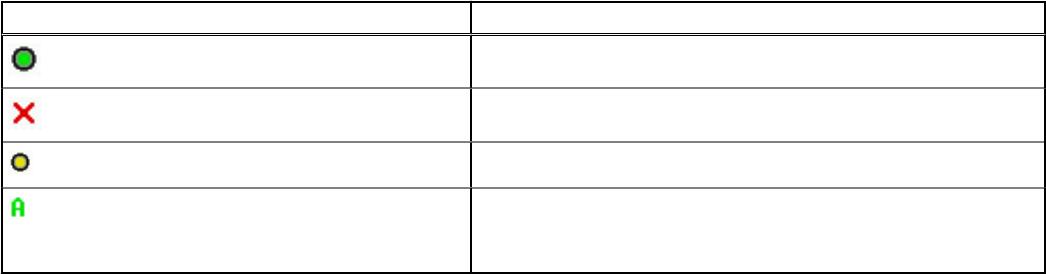

Tableau 44. Symboles de condition de l'interface OSCAR

Symboles Description

Serveur en ligne.

Serveur hors ligne ou absent du châssis.

Serveur non disponible.

Serveur utilisé depuis le canal utilisateur indiqué par la lettre :

● A=panneau arrière

● B=panneau avant

Sélection des serveurs

Utilisez la boîte de dialogue Menu principal pour sélectionner les serveurs. Lorsque vous sélectionnez un serveur, le module iKVM

reconfigure le clavier et la souris sur les paramètres appropriés pour ce serveur.

● Pour sélectionner des serveurs, effectuez l'une des opérations suivantes :

○ Double-cliquez sur le nom de serveur ou le numéro de logement.

○ Si l'ordre d'affichage de votre liste de serveurs est défini sur Par logement (vous avez appuyé sur le bouton Logement), entrez le

numéro de logement et appuyez sur <Entrée>.

○ Si l'ordre d'affichage de votre liste de serveurs est défini sur Par nom (vous avez appuyé sur le bouton Nom), entrez les premiers

caractères du nom du serveur, vérifiez qu'il est unique et appuyez à deux reprises sur <Entrée>.

● Pour sélectionner le serveur précédent, appuyez sur <Impr. écran>, puis sur <Ret. arr.>. Cette combinaison de touches permet de

basculer entre la connexion actuelle et la précédente.

● Pour déconnecter l'utilisateur d'un serveur, effectuez l'une des opérations suivantes :

○ Appuyez sur <Impr. écran> pour accéder à OSCAR, puis cliquez sur Déconnecter.

○ Appuyez sur <Impr. écran>, puis sur <Alt>+<0>. Cela vous laisse à l'état Disponible, sans aucun serveur sélectionné. L'indicateur

d'état sur le bureau, s'il est activé, indique Disponible. Voir « Définition de l'affichage de l'indicateur d'état ».

Commutation logicielle

La commutation logicielle permet de commuter entre les différents serveurs à l'aide d'une séquence de touches. Appuyez sur <Impr.

écran> pour effectuer la commutation logicielle vers un serveur, puis entrez les premiers caractères de son nom ou de son numéro. Si vous

avez préalablement définir un délai (nombre de secondes avant l'affichage de la boîte de dialogue Menu principal, à partir du moment où

vous appuyez sur <Impr. écran>) et si vous appuyez sur les touches voulues avant la fin de ce délai, l'interface OSCAR ne s'affiche pas.

Tâches associées

Configuration de la commutation logicielle , page 201

Commutation logicielle vers un serveur , page 201

Configuration de la commutation logicielle

Pour configurer OSCAR pour la commutation logicielle :

1. Appuyez sur la touche <Imp écr> pour lancer l'interface OSCAR.

La boîte de dialogue Menu principal apparaît.

2. Cliquez sur Configuration, puis sur Menu.

La boîte de dialogue Menu s'affiche.

3. Sélectionnez Nom ou Logement pour la touche Afficher/Trier.

4. Entrez le temps de délai souhaité en secondes dans le champ Temps de délai d'affichage de l'écran.

5. Cliquez sur OK.

Commutation logicielle vers un serveur

Pour effectuer une commutation logicielle vers un serveur :

Configuration et utilisation d'iKVM
