Présentation de la gestion des structures
La gestion des structures permet d'éviter les problèmes d'alimentation électrique, de configuration ou de connectivité provoqués par
l'installation d'un module IOM ou MC dont le type de structure est incompatible avec celui du châssis. Les configurations matérielles
non valides peuvent provoquer des problèmes électriques ou fonctionnels dans le châssis ou ses composants. La gestion des structures
empêche l'allumage de configurations non valides.
La figure suivante affiche l'emplacement des modules d'E/S (IOM) du châssis. L'emplacement de chaque IOM est désigné par son code
de groupe (A, B ou C). Ces chemins de structure discrets sont divisés en deux banques d'E/S, 1 et 2. Dans le châssis, les noms de
logement IOM sont marqués A1, A2, B1, B2, C1 et C2.

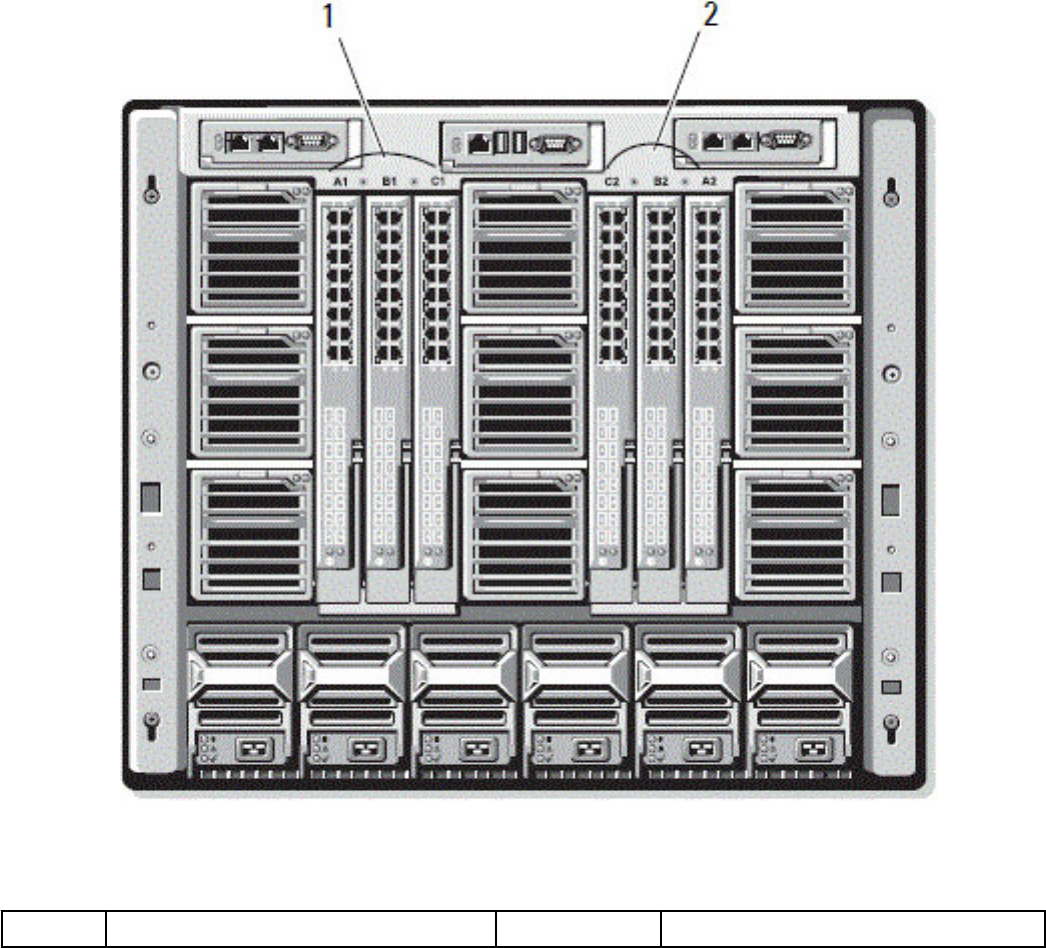

Figure 13. Vue de dos d'un châssis, montrant l'emplacement des modules d'E/S
Tableau 40. Emplacements des modules d'E/S à l'arrière d'un châssis
1 Banque 1 (Logements A1, B1, C1) 2 Banque 2 (Logements A2, B2, C2)
CMC crée à la fois des entrées dans le journal du matériel et dans le journal CMC pour les configurations matérielles non valides.
