QuickDeploy 功能仅在启用并且服务器插入机箱中时执行。如果启用插入服务器时设置 iDRAC Root 密码和启用 QuickDeploy，

则在 LCD 界面中会提示用户允许或不允许更改密码。如果网络配置设置不同于当前的 iDRAC 设置，则提示用户接受或不接受更

改。

注: 如果存在 LAN 或 IPMI over LAN 差异，则提示用户接受 QuickDeploy IP 地址设置。如果差异是 DHCP 设置，则提示用户

接受 DHCP QuickDeploy 设置。

要将 QuickDeploy 设置复制到 iDRAC 网络设置部分，请单击使用 QuickDeploy 设置自动填充。QuickDeploy 网络配置设置将复制

到 iDRAC 网络配置设置表中的相应字段。

注: 对 QuickDeploy 字段的更改立即生效，但对一个或多个 iDRAC 服务器网络配置设置的更改可能需要几分钟才能从 CMC 传

送到 iDRAC。单击刷新太快时，可能只显示一个或多个 iDRAC 服务器的部分正确数据。

服务器的 QuickDeploy IP 地址分配

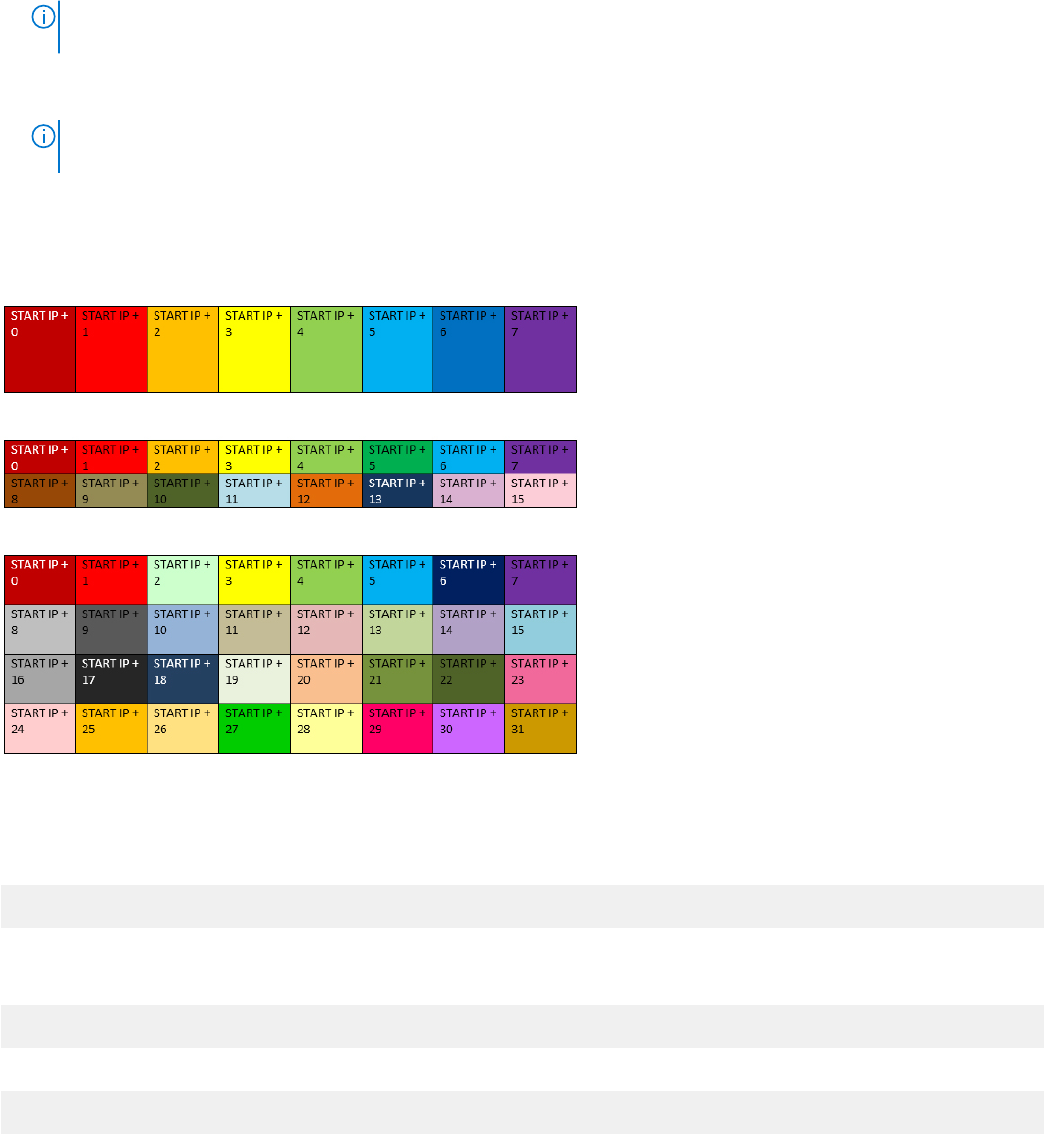

此图显示了 M1000e 机箱中有 8 个全高服务器的情况下对服务器的 QuickDeploy IP 地址分配：

下图显示了 M1000e 机箱中有 16 个半高服务器的情况下对服务器的 QuickDeploy IP 地址分配：

下图显示了 M1000e 机箱中有 32 个四分之一高服务器的情况下对服务器的 QuickDeploy IP 地址分配：

使用 RACADM 配置保留的 QuickDeploy IP 地址

要使用 RACADM 修改为机箱上服务器分配的静态 IP 地址的数量，可使用以下命令：

racadm deploy –q -n <num>

其中 <num> 是 IP 地址数目，8、16 或 32。

要通过 RACADM 查看为机箱中的服务器保留的 IP 地址数和使用 CMC DNS 设置的当前设置，请使用以下命令：

racadm deploy –q

要通过 RACADM 修改使用 CMC DNS 设置选项以便为机箱中的服务器启用快速部署，请使用以下命令：

racadm deploy -q -e <enable/disable>

有关更多信息，请参阅 dell.com/support/manuals 上的 Chassis Management Controller for Dell PowerEdge M1000e RACADM

Command Line Reference Guide（适用于 Dell PowerEdge M1000e 的 Chassis Management Controller RACADM 命令行参考指南）。

修改单个服务器 iDRAC 的 iDRAC 网络设置

使用此表，您可以为每台已安装的服务器配置 iDRAC 网络配置设置。每个字段显示的初始值是从 iDRAC 读取的当前值。
