LCD 导航
LCD 面板的右侧包含五个按钮：四个箭头按钮（向上、向下、向左和向右）以及一个中央按钮。
●
要在屏幕之间移动，请使用向右（下一屏）和向左（上一屏）箭头按钮。使用面板过程中的任意时刻，都可以返回到上一屏。
● 要在屏幕上的选项间滚动，请使用向下和向上箭头按钮。
● 要选择并保存屏幕上的某个项目并移动到下一屏，请使用中央按钮。
可以使用上、下、左和右箭头按钮更改屏幕上所选的菜单项或图标。所选项目以浅蓝色背景或边框显示。
当 LCD 屏幕上显示的消息长度超过屏幕长度，使用左和右箭头按钮向左右滚动文本。
下表说明的图标用于在 LCD 屏幕之间导航。

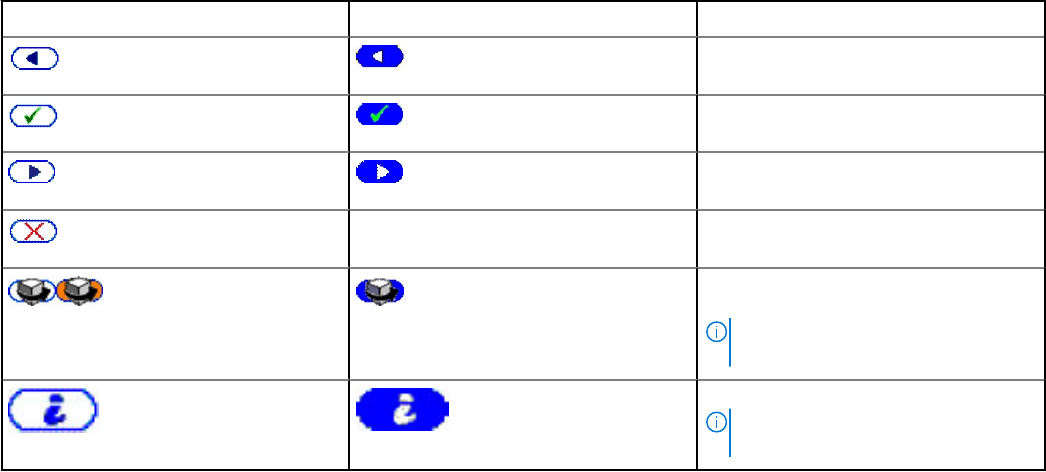

表. 54: LCD 面板导航图标
普通图标 高亮显示图标 图标名称和说明
后退 - 高亮显示并按下中央按钮可返回至
上一个屏幕。
接受/是 - 高亮显示并按下中央按钮可接受
更改并返回至上一个屏幕。
跳过/下一步 - 高亮显示并按下中央按钮可
跳过任何更改并转到下一个屏幕。
否 - 高亮显示并按下中央按钮表示对问题
回答“否”，并转到下一屏幕。
旋转 - 高亮显示并按下中央按钮可在机箱
的前后图形视图之间切换。
注: 琥珀色背景表示相对视图包含错
误。
组件标识 - 组件上闪烁的蓝色 LED。
注: 当启用“组件标识”时，此图标四
周将出现不断闪烁的蓝色矩形框。
LCD 面板上的状态指示 LED 提供机箱及其组件的整体运行状况提示。
● 稳定蓝色表示运行状况良好。
● 不停闪烁的琥珀色表示至少一个组件处于故障状态。
● 不停闪烁的蓝色为 ID 信号，用于识别一组机箱中的某个机箱。
相关概念
主菜单 页面上的 212
LCD 设置菜单 页面上的 213
语言设置屏幕 页面上的 213
默认屏幕 页面上的 213
服务器状态图形显示屏幕 页面上的 213
模块状态图形显示屏幕 页面上的 214
机柜菜单屏幕 页面上的 214
模块状态屏幕 页面上的 214
机柜状态屏幕 页面上的 214
IP 摘要屏幕 页面上的 214
主菜单
从主菜单中，可导航至以下屏幕：
● LCD 设置菜单 - 选择要使用的语言和没人使用 LCD 时显示的 LCD 屏幕。
● 服务器 - 显示服务器的状态信息。
