结构管理概述
结构管理有助于避免由于安装了与机箱既定结构类型不兼容结构类型的 IOM 或 MC，从而造成有关电气、配置或连接问题。无效硬
件配置将会给机箱或其组件带来电气或功能问题。结构管理防止接通电源时的无效配置。
下图显示机箱中 IOM 的位置。每个 IOM 的位置由其组编号（A、B 或 C）表示。这些独立的结构路径分为 2 个 IO 组：组 1 和组 2。
在机箱上，IOM 插槽名称标记为 A1、A2、B1、B2、C1 或 C2。

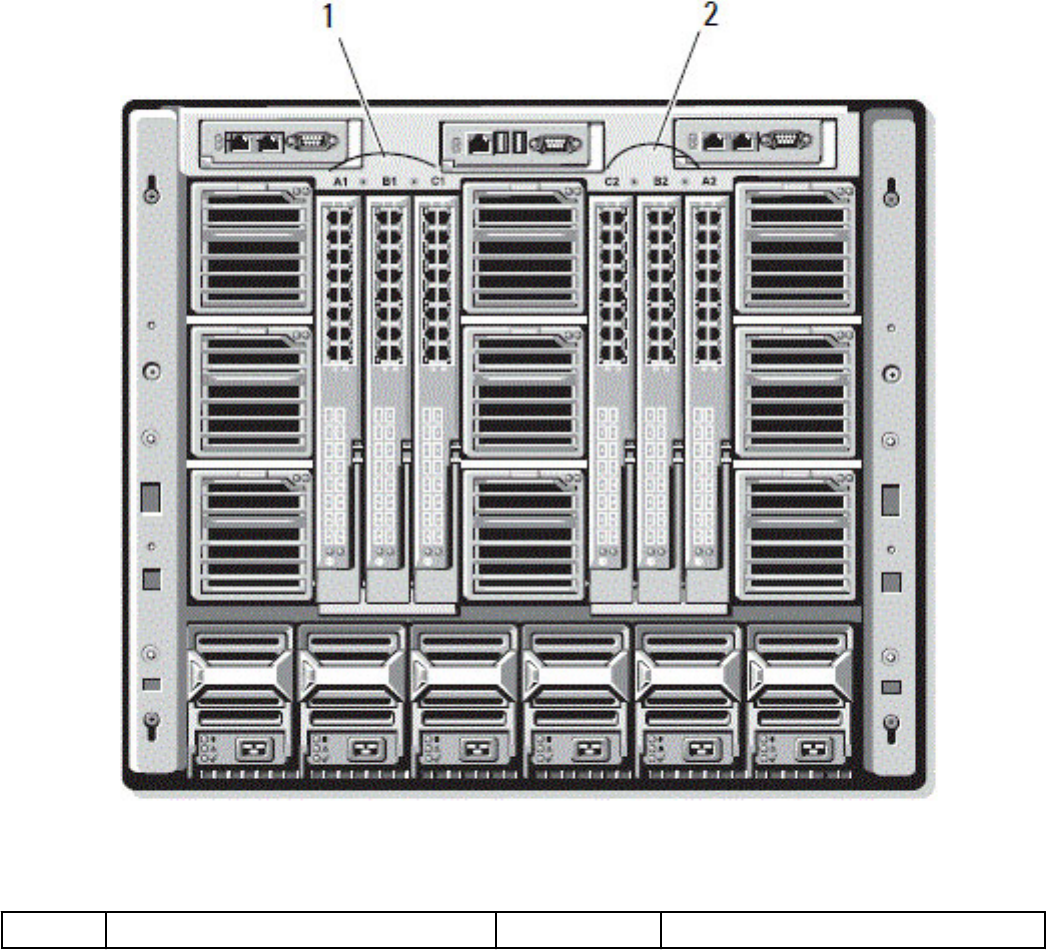

图 13: 机箱后视图，显示 IOM 的位置
表. 40: 机箱后部的 IOM 的位置
1 组 1（插槽 A1、B1、C1） 2 组 2（插槽 A2、B2、C2）
CMC 将在硬件日志和 CMC 日志中为无效硬件配置创建条目。
例如：
● 已连接到光纤信道 IOM 的以太网 MC 是无效配置。然而，连接到以太网交换机和安装在相同 IOM 组中以太网直通 IOM 的以太网
MC 是有效连接。
● 如果所有服务器上的第一个 MC 也是光纤信道，则插槽 B1 和 B2 中的光纤信道直通 IOM 和光纤信道交换机 IOM 是有效配置。在
这种情况下，CMC 会启动 IOM 和服务器。不过，某些光纤信道冗余软件可能不支持此配置；并非全部有效的配置都是必要的支
持配置。
只有当机箱开机时，才能对服务器 IOM 和 MC 执行结构验证。当机箱处于电源待机状态时，服务器模块上的 iDRAC 仍处于关机
状态，因此它无法报告服务器的 MC 结构类型。在服务器上的 iDRAC 开机之前，CMC 用户界面中可能不会报告 MC 结构类型。
