racadm config -g cfgLanNetworking -o

cfgDNSServer2 <secondary DNS IP address>

扩展架构功能配置完成。

配置通用 LDAP 用户

CMC 提供通用解决方案来支持基于轻量级目录访问协议 (LDAP) 的验证。此功能不需要在目录服务上进行任何架构扩展。

CMC 管理员现在可在 CMC 中集成 LDAP 服务器用户登录。此集成要求同时在 LDAP 和 CMC 服务器上配置。在 LDAP 服务器上，标

准组对象用作角色组。具有 CMC 权限的用户将成为该角色组的成员。权限仍存储在 CMC 中用于验证，工作方式与具有 Active

Directory 支持的标准架构设置类似。

若要支持 LDAP 用户访问特定的 CMC 卡，则必须在特定的 CMC 卡上配置角色组名称及其域名。每个 CMC 可配置最多 5 个角色

组。用户可选择添加到目录服务内的多个组。如果用户是多个组的成员，则其获得所有所属组的权限。

有关角色组权限级别和默认角色组设置的信息，请参阅用户的类型。

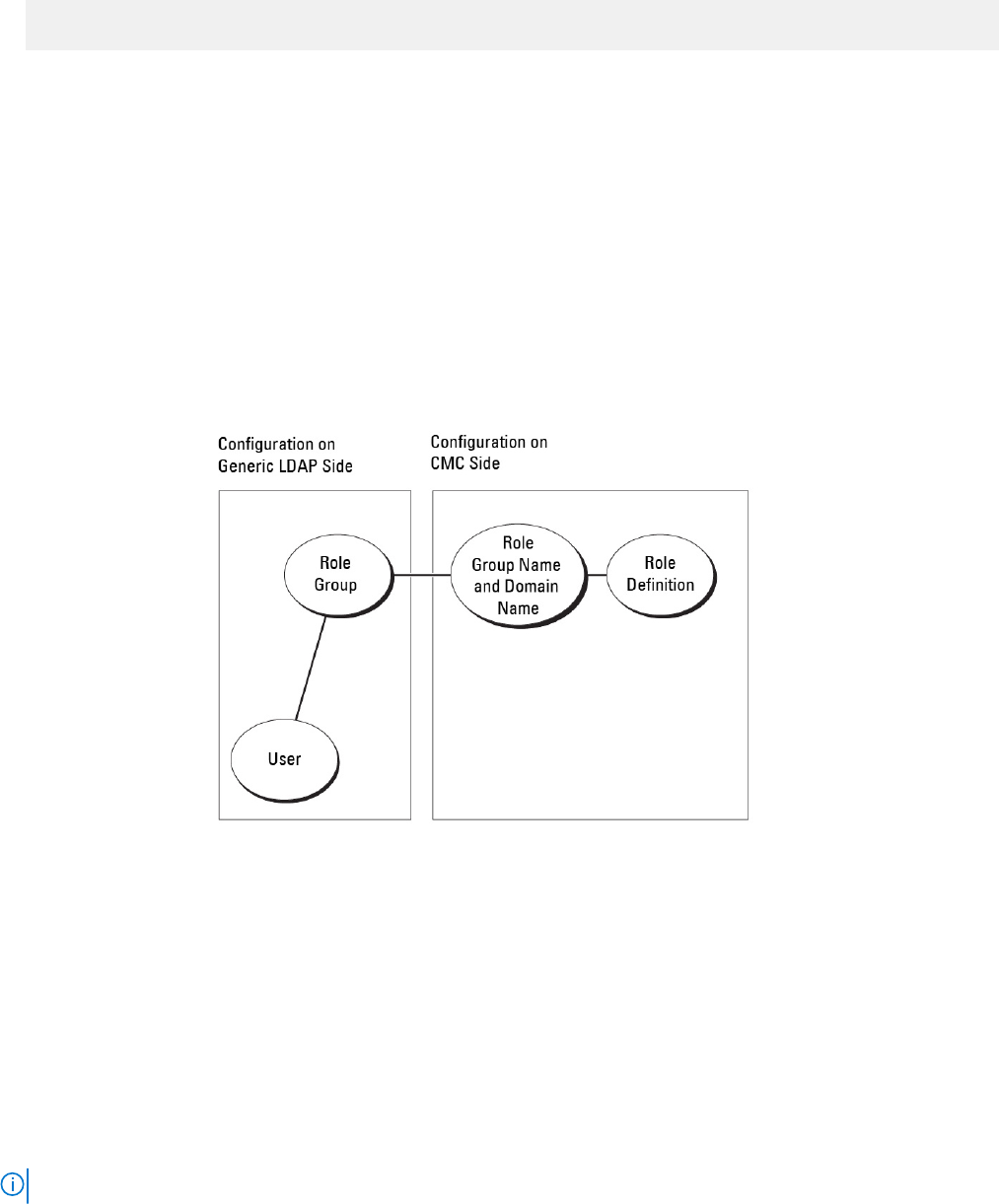

下图说明如何配置 CMC 及通用 LDAP。

图 11: 配置 CMC 及通用 LDAP

配置通用 LDAP 目录以访问 CMC

CMC 的通用 LDAP 实施在授予用户访问权限时分两阶段 - 先是用户验证，后是用户授权。

LDAP 用户验证

有些目录服务器要求在特定 LDAP 服务器上进行任何搜索前完成绑定。

要验证用户，请执行以下操作：

1. 可选绑定到目录服务。默认为匿名绑定。

注: 基于 Windows 的目录服务器不允许匿名登录。因此，输入绑定 DN 名称和密码。

2. 根据用户登录搜索用户。默认属性是 uid。

如果找到一个以上的对象，则返回错误。

3. 解除绑定并以用户的 DN 和密码进行绑定。

如果绑定失败，则登录失败。

如果这些步骤成功完成，则用户通过验证。
