Gehäuse-Graken
Das Gehäuse wird in Vorder- und Rückansichten dargestellt (jeweils die oberen und unteren Bilder). Die Server und LCD werden in
der Vorderansicht gezeigt und die restlichen Komponenten werden in der Rückansicht gezeigt. Die Komponentenauswahl wird durch
eine blaue Einfärbung angezeigt und wird durch Anklicken des Bildes der erforderlichen Komponente gesteuert. Wenn eine
Komponente im Gehäuse vorhanden ist, dann wird ein Symbol dieses Komponententyps in der Grak auf der Position (Steckplatz)
angezeigt, in der die Komponente installiert ist. Leere Positionen werden mit einem anthrazitfarbenen Hintergrund angezeigt. Das
Komponentensymbol zeigt visuell den Zustand der Komponente an. Andere Komponenten zeigen Symbole an, die die physische
Komponente visuell darstellen. Symbole für Server und EAMs überspannen mehrere Steckplätze, wenn eine Komponente doppelter
Größe installiert ist. Wenn der Cursor auf einer Komponente positioniert wird, wird eine Quickinfo mit zusätzlichen Informationen
über diese Komponente angezeigt.

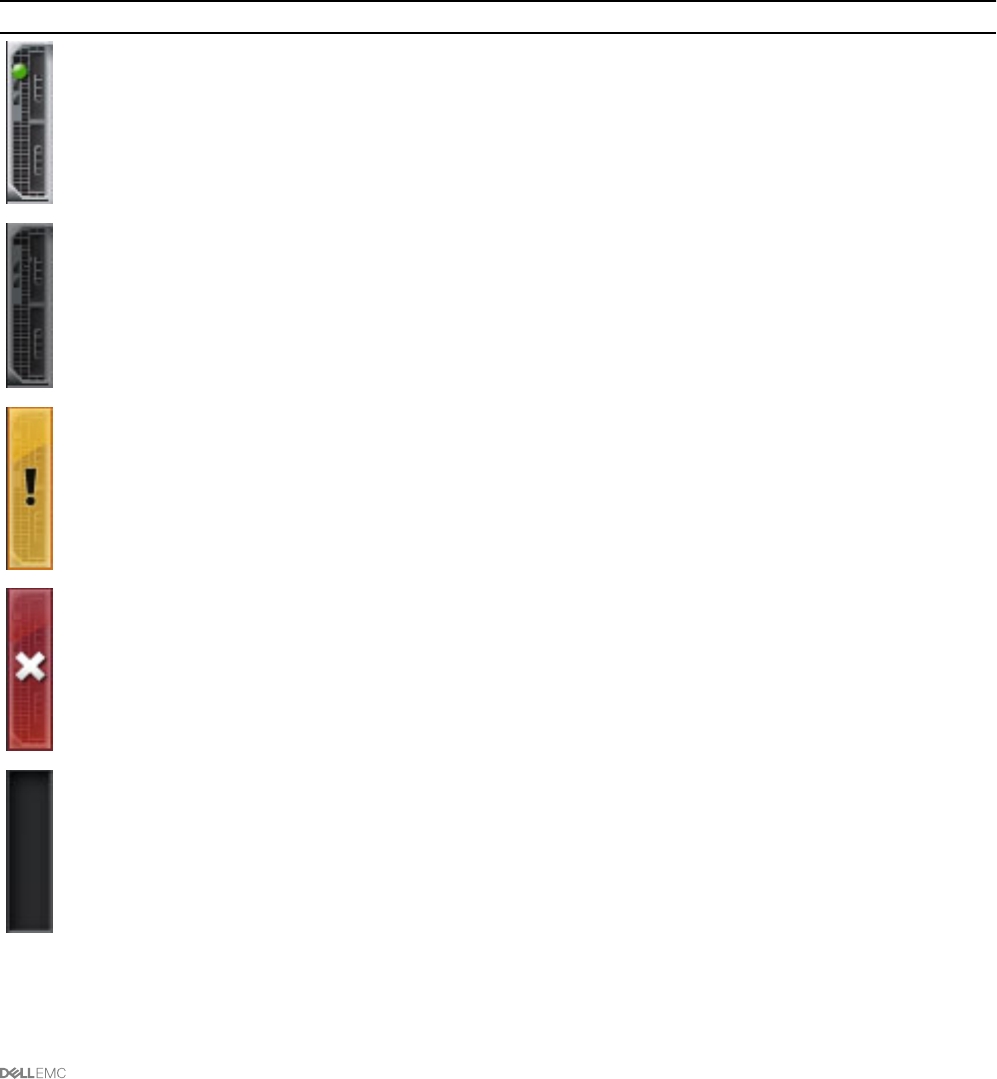

Tabelle 14. : Serverstatussymbole
Symbol Beschreibung
Der Server ist eingeschaltet und
arbeitet normal.
Der Server ist ausgeschaltet.
Der Server meldet einen nicht-
kritischen Fehler.
Der Server meldet einen kritischen
Fehler.
Es ist kein Server vorhanden.
69
