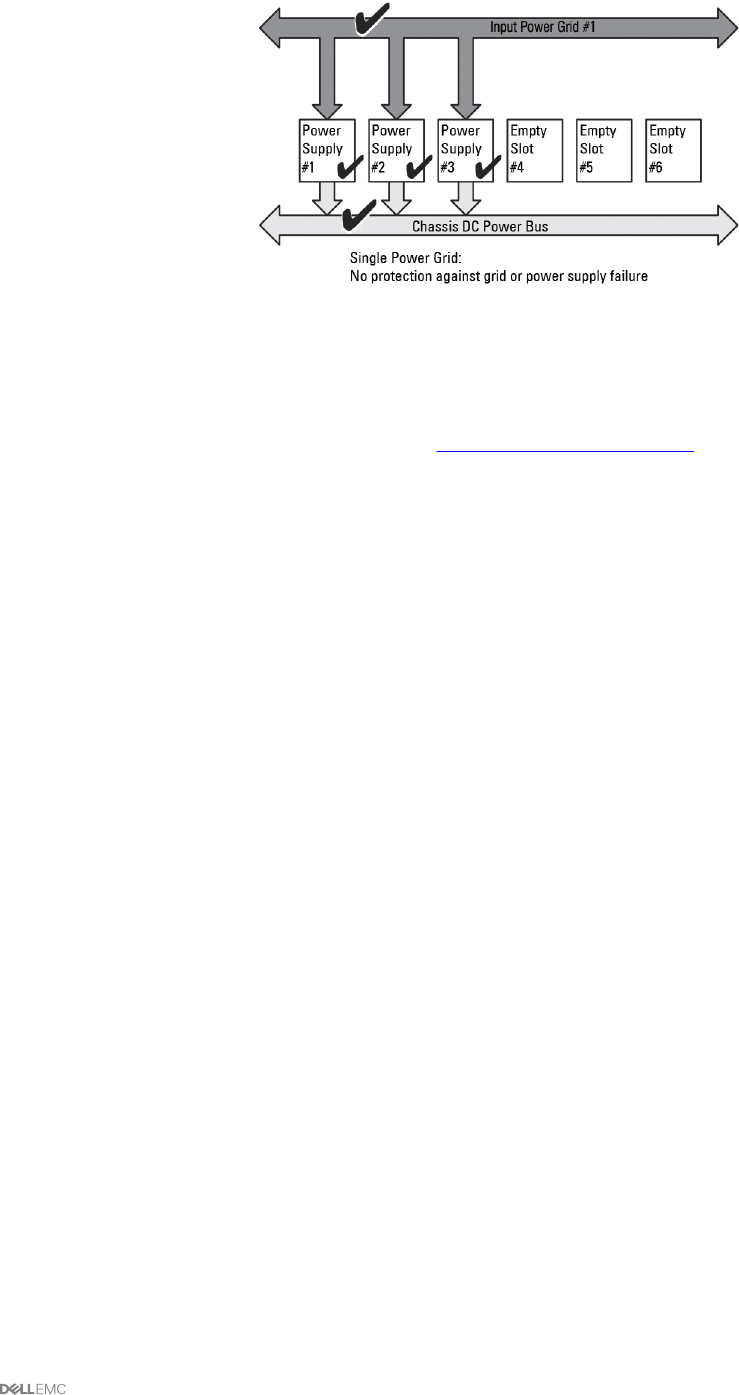

Abbildung 16. „Keine Redundanz“ bei drei Netzteileinheiten im Gehäuse
Der Ausfall einer Netzteileinheit bewirkt, dass die anderen Netzteileinheiten nach Bedarf aus dem Standby-Modus geschaltet
werden, um die Gehäusestromzuteilungen zu unterstützen. Wenn Sie vier Netzteileinheiten haben und nur drei benötigen, dann wird
die vierte Netzteileinheit im Falle eines Ausfalls online gesetzt. Ein Gehäuse kann alle sechs Netzteileinheiten online haben.
Bei Aktivierung von DPSE werden die zusätzlichen Netzteileinheiten in den Standby-Modus gesetzt, um die Ezienz zu erhöhen und
Energie zu sparen. Weitere Informationen nden Sie unter Standard-Redundanzkonguration.
Erweiterte Stromleistung
Der Modus „Erweiterte Stromleistung“ (Extended Power Performance, EPP) aktiviert die Zuteilung von 30 % mehr Leistung bei
einer Konguration von sechs Netzteilen (Power Supply Units, PSUs) zum M1000e-Gehäuse als der redundante Strom bei einer
Netzredundanzkonguration unter Verwendung von Wechselstrom-Netzteilen mit 3 000 W. Jedoch wird die den Servern zugeteilte
Leistung automatisch reduziert, wenn das Wechselstromnetz oder ein Netzteil ausfällt, sodass die Server nicht ausgeschaltet
werden. Es können maximal 2 700 W zugeteilt werden, um ein Gehäuse mit High-End-Kongurationen zu unterstützen.
Standardmäßig ist die EPP-Funktion für die Konguration von sechs Netzteilen mit 3 000 W Wechselstrom aktiviert. Unter
Verwendung der Web-Schnittstelle und der Befehlszeilenschnittstelle können Sie die aktuelle Einstellung sehen und diese Funktion
aktivieren sowie deaktivieren.
Die EPP-Funktion ermöglicht Stromzuteilungen nur, wenn Folgendes zutrit:
• Strom ist für Netzredundanz konguriert.
• Es gibt sechs Netzteileinheiten vom Typ 3000 W Wechselstrom.
• Systemeingangsstrom-Obergrenze ist höher als 13300W Wechselstrom (45381 BTU/h).
Die Leistung, die unter Verwendung des EPP-Modus gewonnen wurde, ist für die Verbesserung der Serverleistung verfügbar. Im
Vergleich zu einer Konguration von sechs Netzteilen mit 2 700 W Wechselstrom beträgt die zusätzlich verfügbare Leistung bei
einer Konguration von sechs Netzteilen mit 3 000 W Wechselstrom 723 W, wenn der erweiterte Kühlungsmodus für Lüfter aktiviert
und aktiv ist. Im Vergleich zu einer Konguration von sechs Netzteilen mit 2 700 W Wechselstrom beträgt die zusätzlich verfügbare
Leistung im standardmäßigen Kongurationsmodus für Lüfter 1 023 W.
Die durch EPP zusätzlich verfügbare Leistung beträgt nun 2700 W, womit ausschließlich die Serverleistung verbessert werden kann.
Der EPP-Modus kann nur aktiviert werden, wenn die folgenden Stromeinstellungen deaktiviert sind:
• Max. Stromkonservierungsmodus (MPCM)
• Dynamische Netzteil-Einsatzfähigkeit (DPSE)
• Serverbasierte Stromverwaltung (SBPM)
• Serverleistung vor Stromredundanz (SPOPR)
Beim Versuch, EPP zu aktivieren, wenn eine der vier Funktionen (MPCM, DPSE, SBPM oder SPOPR) aktiviert ist, wird eine
Meldung angezeigt. Die Meldung fordert Sie dazu auf, diese vier Funktionen zu deaktivieren, bevor die Stromleistungserweiterung
aktiviert werden kann. Wenn die Stromleistungserweiterung aktiviert ist, kann keine der Funktionen DPSE, SBPM oder SPOPR
aktiviert werden. Sie werden dazu aufgefordert, die Stromleistungserweiterung zu deaktivieren, bevor eine dieser drei Funktionen
aktiviert werden kann.
211
