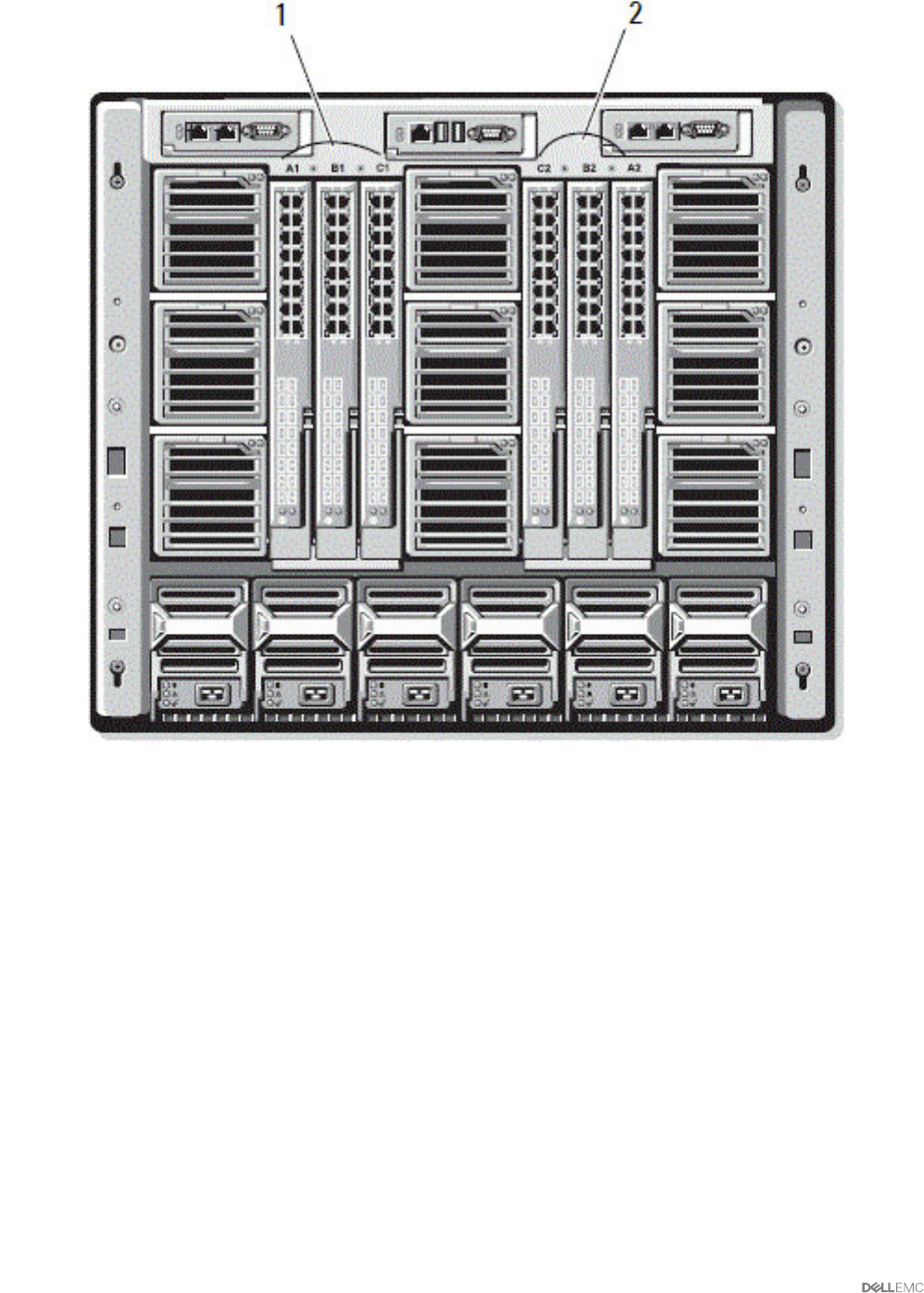

Abbildung 13. Rückansicht eines Gehäuses mit ausgewiesenen EAM-Standorten
Tabelle 39. Positionen der EAMs an der Rückseite des Gehäuses
1 Bank 1 (Steckplätze A1, B1, C1) 2 Bank 2 (Steckplätze A2, B2, C2)
Der CMC erstellt im Hardwareprotokoll und in den CMC-Protokollen Einträge zu ungültigen Hardwarekongurationen.
Beispiel:
Eine mit einem Fibre Channel-EAM verbundene Ethernet-MC ist eine ungültige Konguration. Eine Ethernet-MC, die sowohl mit
einem in der gleichen EAM-Gruppe installierten Ethernet-Switch als auch mit einem Ethernet-Passthrough-EAM verbunden ist,
ist eine gültige Verbindung.
Ein Fibre Channel-Passthrough-EAM und ein Fibre Channel-Switch-EAM in den Steckplätzen B1 und B2 ist eine gültige
Konguration, wenn die ersten MCs auf allen Servern ebenfalls Fibre Channels sind. In diesem Fall schaltet der CMC die EAMs
und Server ein. Bestimmte Arten von Fibre Channel-Redundanzsoftware unterstützt diese Konguration jedoch möglicherweise
nicht; nicht alle gültigen Kongurationen sind zwangsläug auch unterstützte Kongurationen.
Strukturüberprüfung für Server-EAMs und MCs wird nur ausgeführt, wenn das Gehäuse eingeschaltet ist. Wenn das Gehäuse
nur im Standby läuft, bleiben die iDRACs auf den Servermodulen ausgeschaltet und können somit den MC-Strukturtyp des
Servers nicht melden. Der MC-Strukturtyp wird möglicherweise erst auf der CMC-Benutzeroberäche gemeldet, wenn der
iDRAC auf dem Server eingeschaltet wird. Wenn das Gehäuse eingeschaltet ist, wird außerdem die Strukturüberprüfung
ausgeführt, wenn ein Server oder EAM eingesetzt wird (optional). Wenn festgestellt wird, dass die Struktur nicht übereinstimmt,
dann erhält der Server oder das EAM die Genehmigung, einzuschalten, und die Status-LED blinkt gelb.
