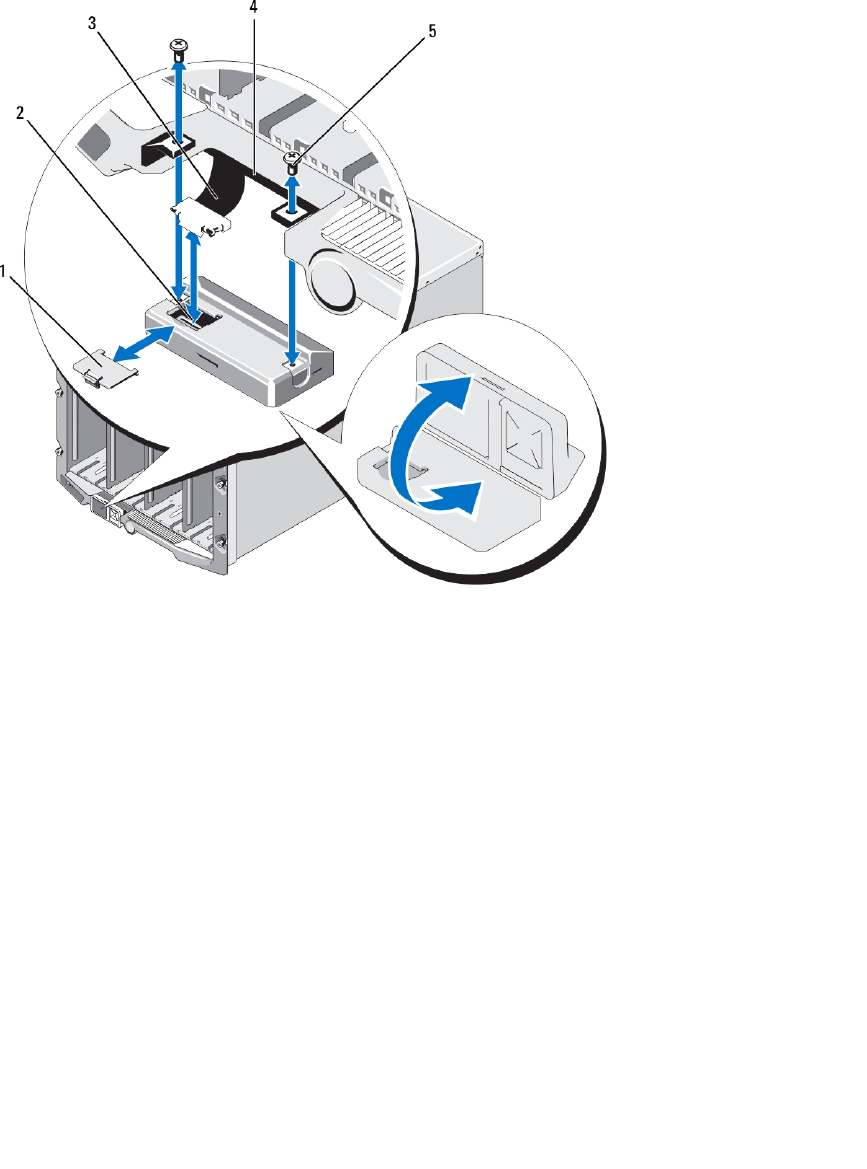

Abbildung 11. LCD-Modul entfernen und installieren
1 Kabelabdeckung 2 LCD-Modul
3 Flachbandkabel 4 Scharniere (2)
5 Schrauben (2)
Tabelle 45. Schritte zur Behebung von LCD-Hardwarefehlern
Symptom Problem Wiederherstellungsmaßnahme
Warnmeldung CMC reagiert
nicht und LED blinkt gelb.
Verlust der Kommunikation
von CMC zu LCD-Frontblende.
Prüfen Sie ob der CMC bootet;
danach setzen Sie den CMC mittels
GUI oder RACADM-Befehl zurück.
Warnmeldung CMC reagiert
nicht und LED leuchtet
dauerhaft gelb oder ist aus.
Kommunikation mit LCD-
Modul hängt während eines
CMC-Failovers oder startet
neu.
Zeigen Sie das Hardwareprotokoll
mittels GUI oder RACADM-Befehlen
an. Suchen Sie nach folgender
Meldung: Kommunikation mit
LCD-Controller nicht möglich.
Stecken Sie das Flachbandkabel des
LCD-Moduls neu ein.
Der Bildschimtext is
durcheinander.
Defekter LCD-Bildschirm. Tauschen Sie das LCD-Modul aus.
290
