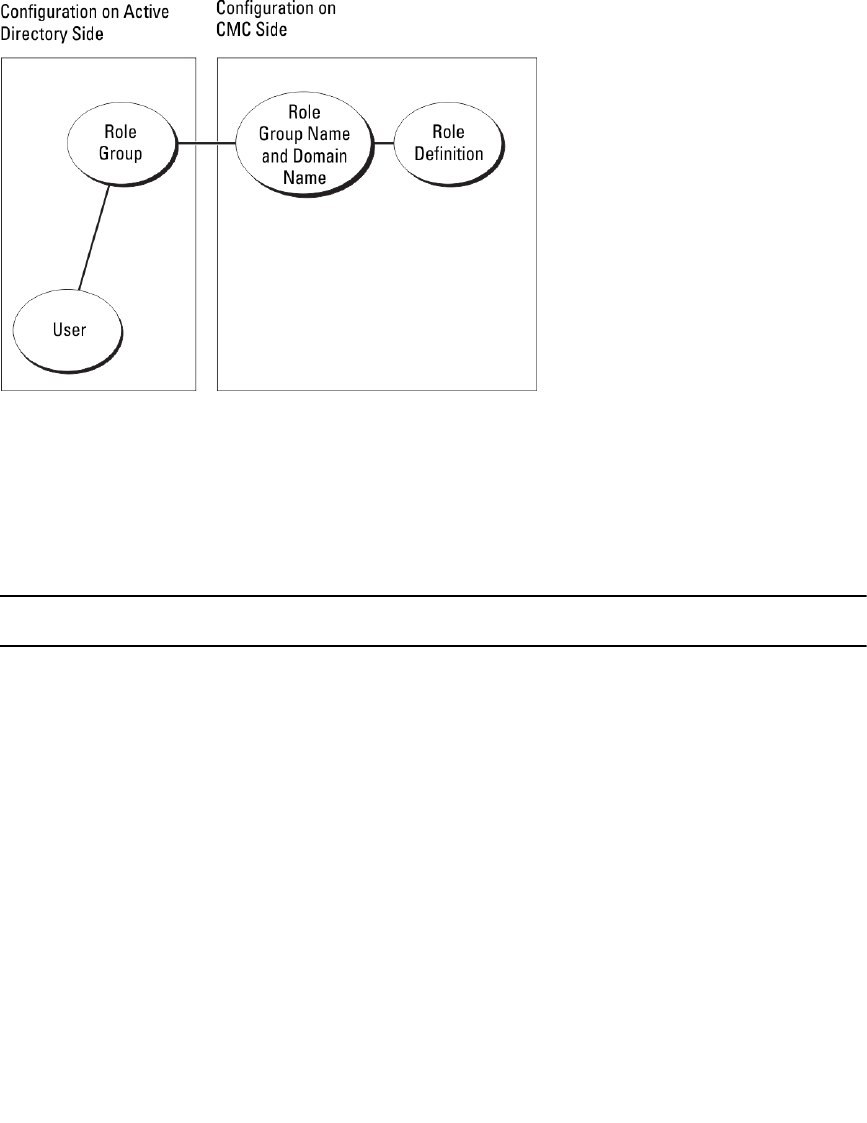

In Active Directory wird ein Standardgruppenobjekt als Rollengruppe verwendet. Ein Benutzer, der
Zugang zum CMC hat, ist ein Mitglied der Rollengruppe. Um diesem Benutzer Zugriff auf einen
bestimmten CMC zu gewähren, muss der Rollengruppenname und dessen Domänenname auf der
jeweiligen CMC Karte konfiguriert werden. Die Rolle und die Berechtigungsebene wird auf jeder CMC
Karte und nicht im Active Directory definiert. Sie können bis zu fünf Rollengruppen für jeden CMC
konfigurieren. Tabellen-Referenznummer zeigt die Standard-Rollengruppen-Berechtigungen.
Tabelle 21. Standardeinstellungsberechtigungen der Rollengruppe
Rollengruppe Standard-
Berechtigungsebene
Gewährte
Berechtigungen
Bitmaske
1 Keine
• CMC-Anmeldung,
Benutzer
• Gehäusekonfiguratio
n-Administrator
• Benutzerkonfiguratio
ns-Administrator
• Administrator zum
Löschen von
Protokollen
• Gehäusesteuerungs-
Administrator
(Strombefehle)
• Server Administrator
• Warnungstests für
Benutzer
• Administrator für
Debug-Befehle
• Struktur A-
Administrator
• Struktur B-
Administrator
0x00000fff
155
