Para ver la condición del chasis, haga clic en Descripción general del chasis. El sistema muestra la condición general del chasis, las
CMC activas y en estado de espera, los módulos de los servidores, el módulo de E/S (IOM), los ventiladores y sopladores, las unidades
de suministro de energía (PSU), el conjunto del LCD, la controladora de almacenamiento y los dispositivos PCIe. Cuando hace clic en un
componente, aparece información detallada sobre cada uno. Además, se muestran los sucesos más recientes en el registro de hardware de
la CMC. Para obtener más información, consulte la Ayuda en línea.
Si el chasis se ha configurado como el chasis principal del grupo, se muestra la página Condición del grupo después del inicio de sesión.
Se muestra la información de nivel del chasis y las alertas. Se mostrarán todas las alertas, activas, críticas y no críticas.
Gráficos del chasis

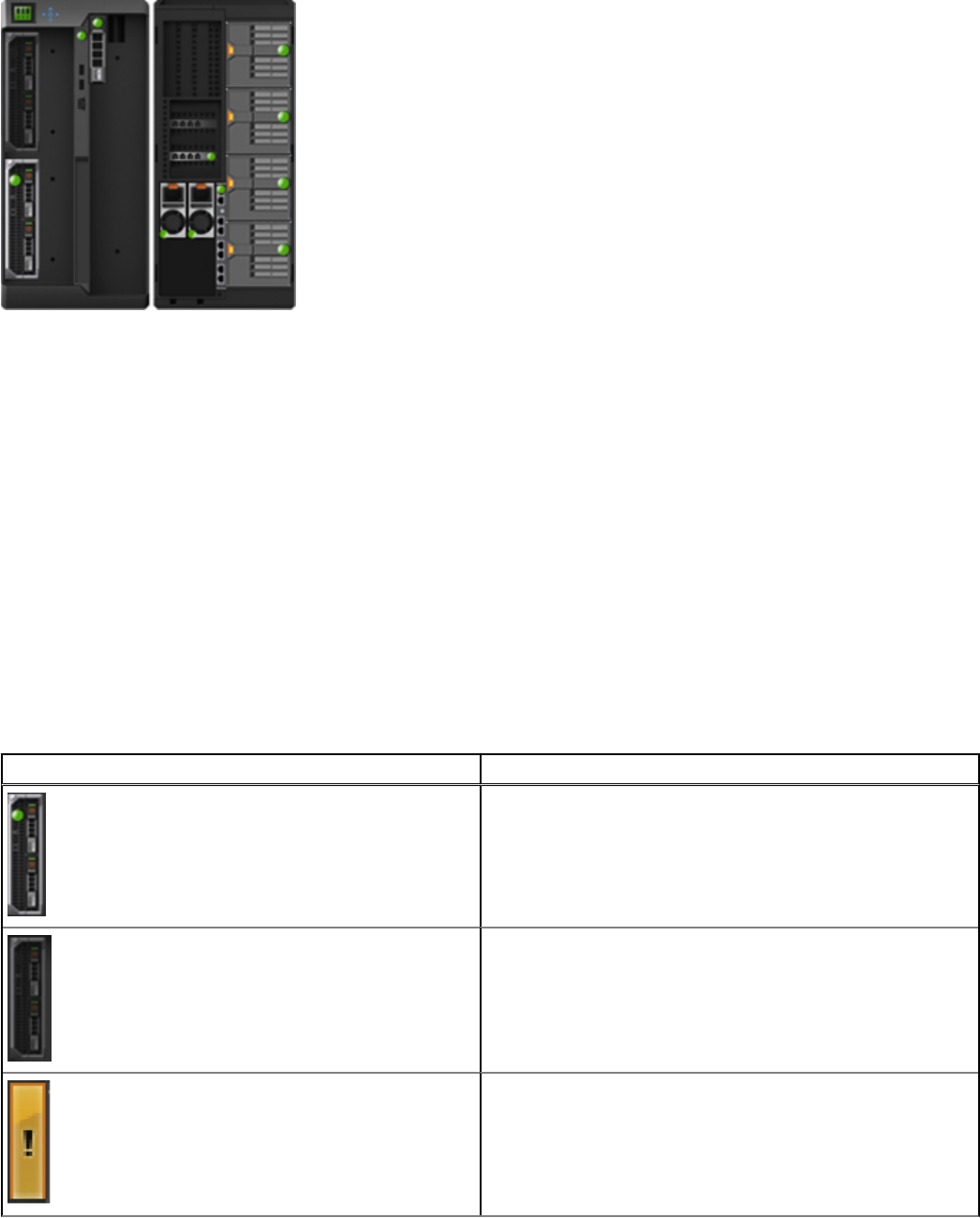

El chasis se representa mediante las vistas frontal y posterior (las imágenes superiores e inferiores respectivamente). Los servidores,
DVD, HDD, KVM y LCD se muestran en la vista frontal y los componentes restantes se muestran en la vista posterior. La selección de
los componentes está indicada en azul y se controla al hacer clic en la imagen del componente requerido. Cuando un componente está
presente en el chasis, se muestra un ícono del tipo de componente en los gráficos, en la posición (ranura) en donde se ha instalado
el componente. Las posiciones vacías se muestran con un fondo gris. El ícono del componente indica visualmente su estado. Otros
componentes muestran íconos que representan visualmente el componente físico. Al pasar el cursor sobre un componente, aparece
información sobre herramientas con información adicional acerca de ese componente.
Tabla 14. Estados del icono del servidor
Icono Descripción
Un servidor está presente, encendido, y opera normalmente.
Un servidor está presente, pero apagado.
Un servidor está presente pero informa un error no crítico.
