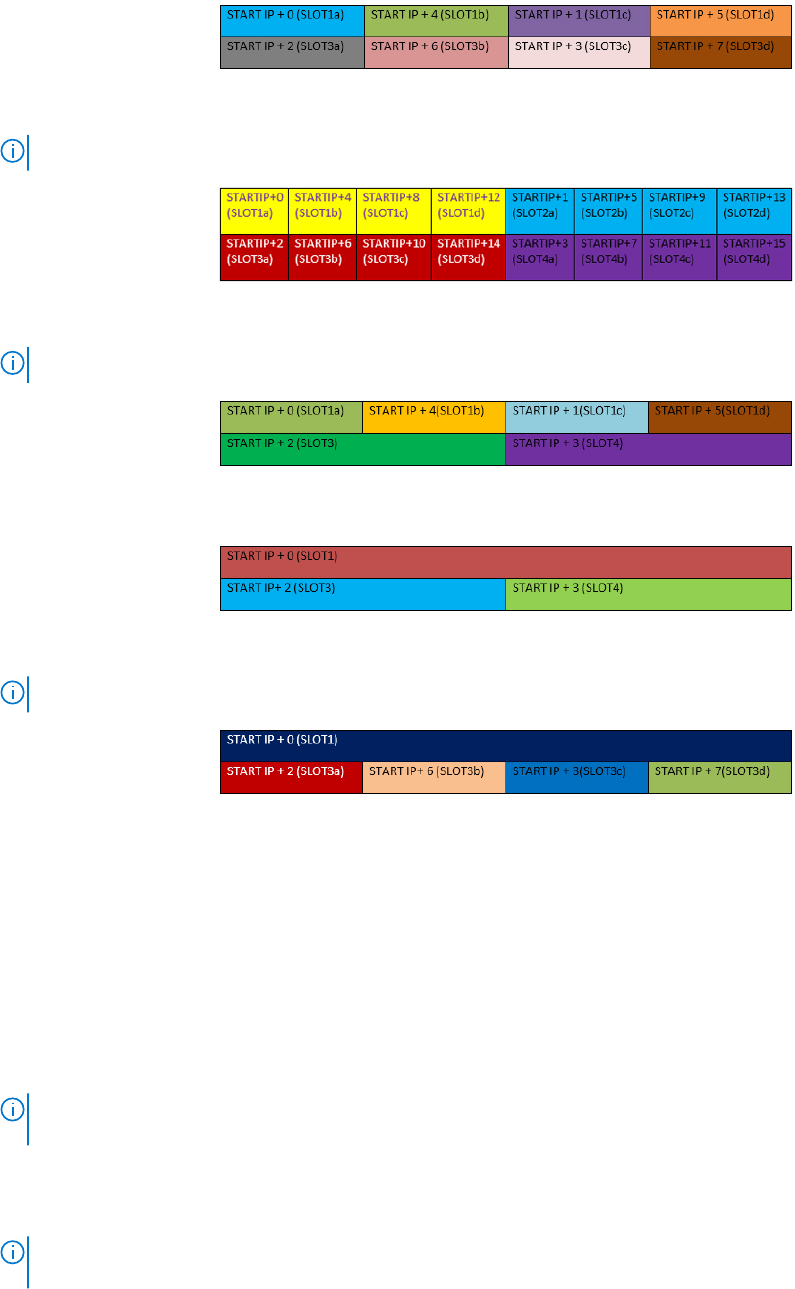

图 5: 机箱中的八个四分之一宽底座
● 机箱中的四个 FM120x4 底座：
注: 保留的 QuickDeploy IP 地址必须设为 16。
图 6: 机箱中的四个 FM120x4 底座
● 顶部行仅包含四分之一宽底座，底部行仅包含半宽底座：
注: 保留的 QuickDeploy IP 地址必须至少设为 8。
图 7: 顶部行的四分之一宽底座和底部行的半宽底座
● 顶部行仅包含全宽底座，底部行仅包含半宽底座：
图 8: 顶部行的全宽底座和底部行的半宽底座
● 顶部行包含全宽底座，底部行仅包含四分之一宽底座：
注: 保留的 QuickDeploy IP 地址必须至少设为 8。
图 9: 顶部行的全宽底座和底部行的四分之一宽底座
修改单个服务器 iDRAC 的 iDRAC 网络设置
使用此功能可以为每台已安装的服务器配置 iDRAC 网络配置设置。每个字段显示的初始值是从 iDRAC 读取的当前值。要使用此功
能，必须具有企业版许可证。
要修改 iDRAC 网络设置，请执行以下操作：
1. 在左侧窗格中，单击服务器概览，然后单击设置。在部署 iDRAC 页面的 iDRAC 网络设置部分，列出了所有已安装服务器的
iDRAC IPv4 和 IPv6 网络配置设置。
2. 根据需要修改服务器的 iDRAC 网络设置。
注: 必须选择启用 LAN 选项以指定 IPv4 或 IPv6 设置。有关这些字段的信息，请参阅 CMC for Dell PowerEdge FX2/FX2s 联
机帮助 。
3. 要将设置部署到 iDRAC，请单击应用 iDRAC 网络设置。对于快速部署设置做出的所有更改也会保存。
iDRAC 网络设置表反映未来的网络配置设置；为安装服务器显示的值不一定与当前安装的 iDRAC 网络配置设置相同。更改后单
击刷新更新 iDRAC 部署页和每个安装的 iDRAC 网络配置设置。
注: 对“快速部署”字段的更改立即生效，但对一个或多个 iDRAC 服务器网络配置设置的更改可能需要几分钟才能从 CMC
传送到 iDRAC。单击刷新太快时，可能只显示一台或多台 iDRAC 服务器的部分正确数据。
