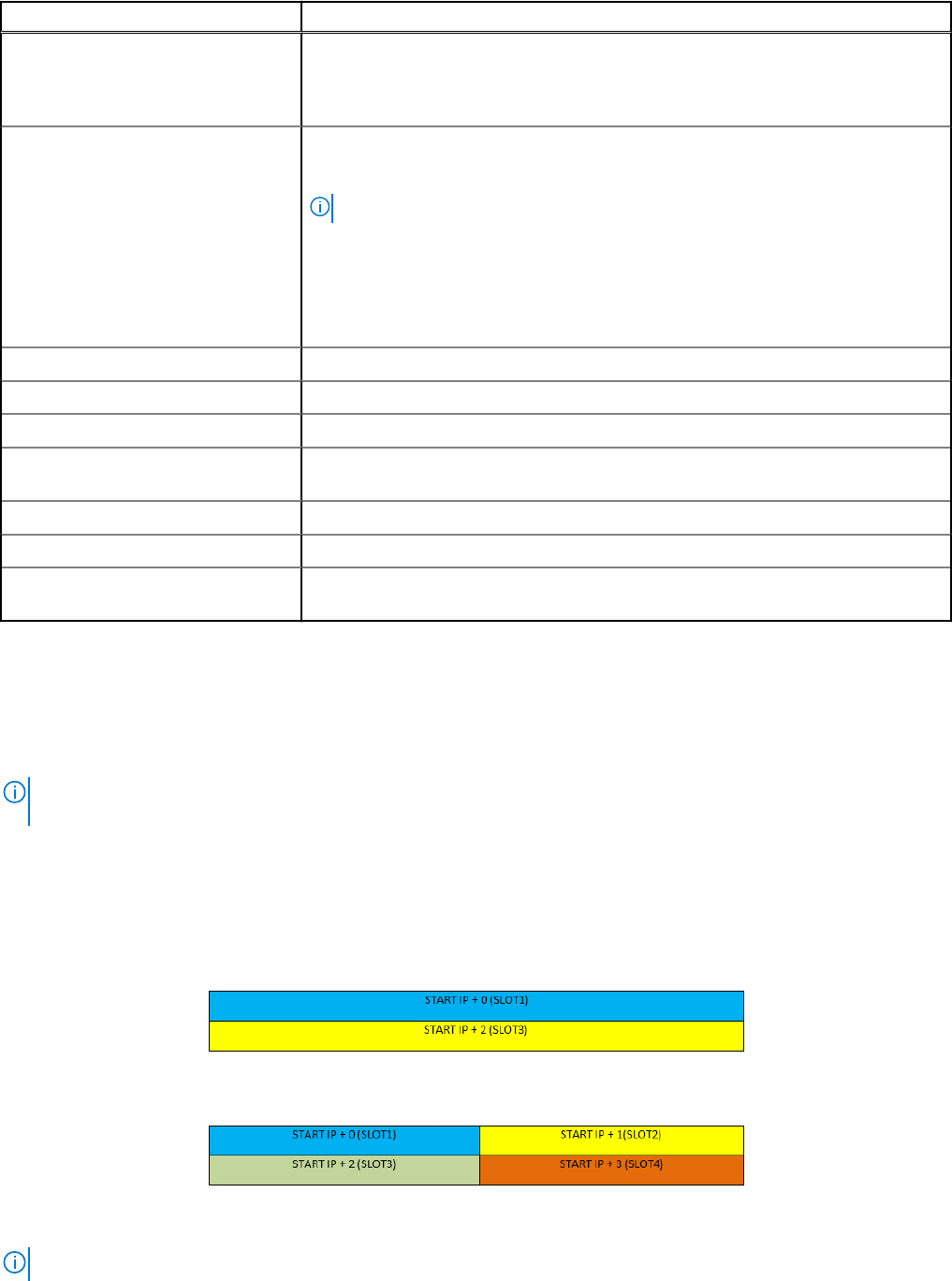

表. 15: QuickDeploy 设置（续）

设置说明

保留的 QuickDeploy IP 地址选择要为机箱中的 iDRAC 保留的 IPv4 地址的数量。从起始 iDRAC IPv4 地址（插槽

1）开始的 IPv4 地址会被视为保留的地址，并且假定其不会用于相同网络中的其他地

方。对于插入了没有保留静态 IPv4 地址的插槽中的服务器而言，无法使用 Quick

Deploy 功能。

起始 iDRAC IPv4 地址（插槽 1）指定机柜插槽 1 中服务器 iDRAC 的静态 IP 地址。从插槽 1 的静态 IP 地址开始，针对每

个插槽，每个后续 iDRAC 的 IP 地址增加 1。如果 IP 地址加插槽编号大于子网掩码，会

显示一个错误消息。

注: 子网掩码和网关不像 IP 地址那样增加。

例如，如果起始 IP 地址是 192.168.0.250 并且子网掩码是 255.255.0.0，则插槽

4c 的 QuickDeploy IP 地址是 192.168.0.265。如果子网掩码是 255.255.255.0，

则将在单击保存 QuickDeploy 设置或使用 QuickDeploy 设置自动填充时显示

QuickDeploy IP address range is not fully within QuickDeploy

Subnet 错误消息。

iDRAC IPv4 子网掩码指定被分配到所有新插入服务器的 QuickDeploy 子网掩码。

iDRAC IPv4 网关指定分配给机箱中所有 iDRAC 的 QuickDeploy 默认网关。

启用 iDRAC IPv6 为机箱中支持 IPv6 的每个 iDRAC 启用 IPv6 寻址。

启用 iDRAC IPv6 自动配置使 iDRAC 能够从 DHCPv6 服务器获取 IPv6 设置（地址和前缀长度），还启用无状态

地址自动配置。默认情况下，此选项被启用。

iDRAC IPv6 网关指定要分配给 iDRAC 的默认 IPv6 网关。默认值是“::”。

iDRAC IPv6 前缀长度指定要为 iDRAC 上的 IPv6 地址分配的前缀长度。默认值是 64。

使用 CMC DNS 设置在刀片服务器插入机箱中时，启用已传播至 iDRAC 的 CMC DNS 服务器设置（ IPv4 和

IPv6）。

3. 单击保存 QuickDeploy 设置以保存设置。如果您对 iDRAC 网络设置进行了更改，请单击应用 iDRAC 网络设置将设置部署到

iDRAC。

QuickDeploy 功能仅在启用并且服务器插入机箱时执行。

要将 QuickDeploy 设置复制到 iDRAC 网络设置部分，请单击使用 QuickDeploy 设置自动填充。QuickDeploy 网络配置设置将复制

到 iDRAC 网络配置设置表中的相应字段。

注: 对 QuickDeploy 字段的更改立即生效，但对一个或多个 iDRAC 服务器网络配置设置的更改可能需要几分钟才能从 CMC 传

播到 iDRAC。单击刷新太快时，可能只显示一个或多个 iDRAC 服务器的部分正确数据。

服务器的 QuickDeploy IP 地址分配

以下表格显示了根据 FX2/FX2s 机箱中存在的底座为服务器分配 QuickDeploy IP 地址的方式：

● 机箱中的两个全宽底座：

图 3: 机箱中的两个全宽底座

● 机箱中的四个半宽底座：

图 4: 机箱中的四个半宽底座

● 机箱中的八个四分之一宽底座：

注: 保留的 QuickDeploy IP 地址必须至少设为 8。
