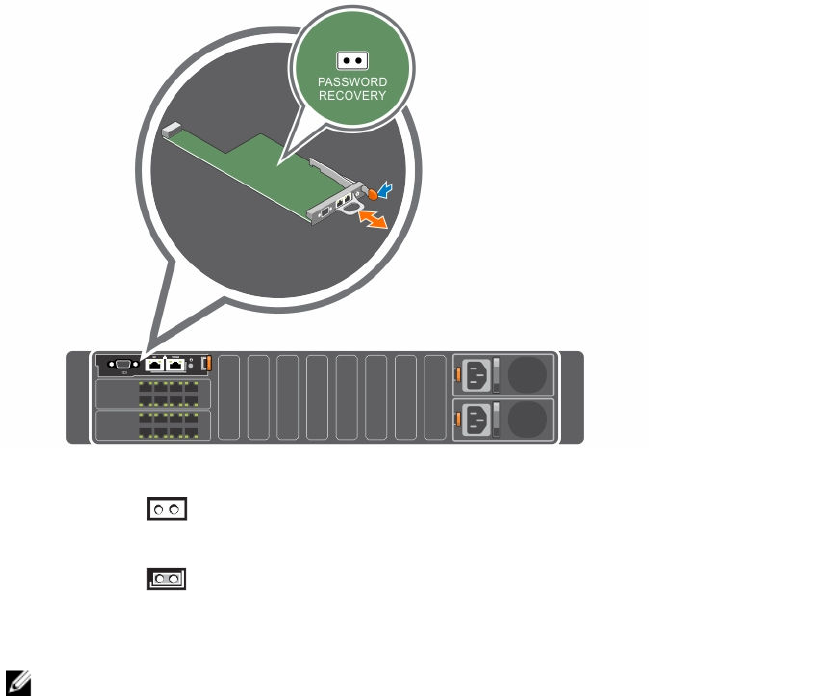

Tableau 24. Paramètres du cavalier de mot de passe CMC

J_PWORD (par

défaut)

La fonction de réinitialisation du mot de passe

est désactivée.

La fonction de réinitialisation du mot de passe

est activée.

3. Faites glisser le module CMC dans l'enceinte. Reconnectez les câbles débranchés.

REMARQUE : Assurez-vous que le module CMC est actif jusqu'à la fin des étapes restantes.

4. Attendez que le CMC ait fini de redémarrer. Dans l'interface Web, dans l'arborescence système,

accédez à Présentation du châssis et cliquez sur Alimentation → Contrôle, sélectionnez

Réinitialiser le CMC (démarrage à chaud) , puis cliquez sur Appliquer.

5. Connectez-vous au CMC actif à l'aide du nom d'utilisateur (root) et du mot de passe d'administrateur

(calvin) définis par défaut, puis restaurez les paramètres de compte d'utilisateur nécessaires. Les

comptes et mots de passe existants ne sont pas désactivés et restent actifs.

6. Effectuez les opérations de gestion requises, y compris la création d'un mot de passe administrateur.

7. Retirez le cavalier J_PWORD à 2 broches, puis replacez la fiche de cavalier.

a. Appuyez sur le loquet de dégagement de la carte CMC, sur la poignée et éloignez la poignée du

panneau avant du module. Faites glisser le module CMC hors de l'enceinte.

b. Retirez le cavalier 2 broches et remettez en place la fiche de cavalier.

c. Faites glisser le module CMC dans l'enceinte. Reconnectez les câbles débranchés. Répétez

l'étape 4 pour faire du module CMC sans cavalier le module actif.
