设置说明

iDRAC IPv4 子网掩码指定被分配到所有新插入服务器的 QuickDeploy

子网掩码。

iDRAC IPv4 网关指定分配给机箱中所有 iDRAC 的 QuickDeploy 默

认网关。

启用 iDRAC IPv6 为机箱中支持 IPv6 的每个 iDRAC 启用 IPv6 寻

址。

启用 iDRAC IPv6 自动配置使 iDRAC 能够从 DHCPv6 服务器获取 IPv6 设置

（地址和前缀长度），还启用无状态地址自动配

置。默认情况下，此选项被启用。

iDRAC IPv6 网关指定要分配给 iDRAC 的默认 IPv6 网关。默认值是

“

::”。

iDRAC IPv6 前缀长度指定要为 iDRAC 上的 IPv6 地址分配的前缀长度。

默认值是

64。

使用 CMC DNS 设置在刀片服务器插入机箱中时，启用已传播至 iDRAC

的 CMC DNS 服务器设置（ IPv4 和 IPv6）。

3. 单击保存 QuickDeploy 设置以保存设置。如果您对 iDRAC 网络设置进行了更改，请单击应用 iDRAC 网

络设置将设置部署到 iDRAC。

QuickDeploy 功能仅在启用并且服务器插入机箱时执行。

要将 QuickDeploy 设置复制到 iDRAC 网络设置部分，请单击使用 QuickDeploy 设置自动填充。

QuickDeploy 网络配置设置将复制到 iDRAC 网络配置设置表中的相应字段。

注: 对 QuickDeploy 字段的更改立即生效，但对一个或多个 iDRAC 服务器网络配置设置的更改可能

需要几分钟才能从 CMC 传播到 iDRAC。单击刷新太快时，可能只显示一个或多个 iDRAC 服务器的

部分正确数据。

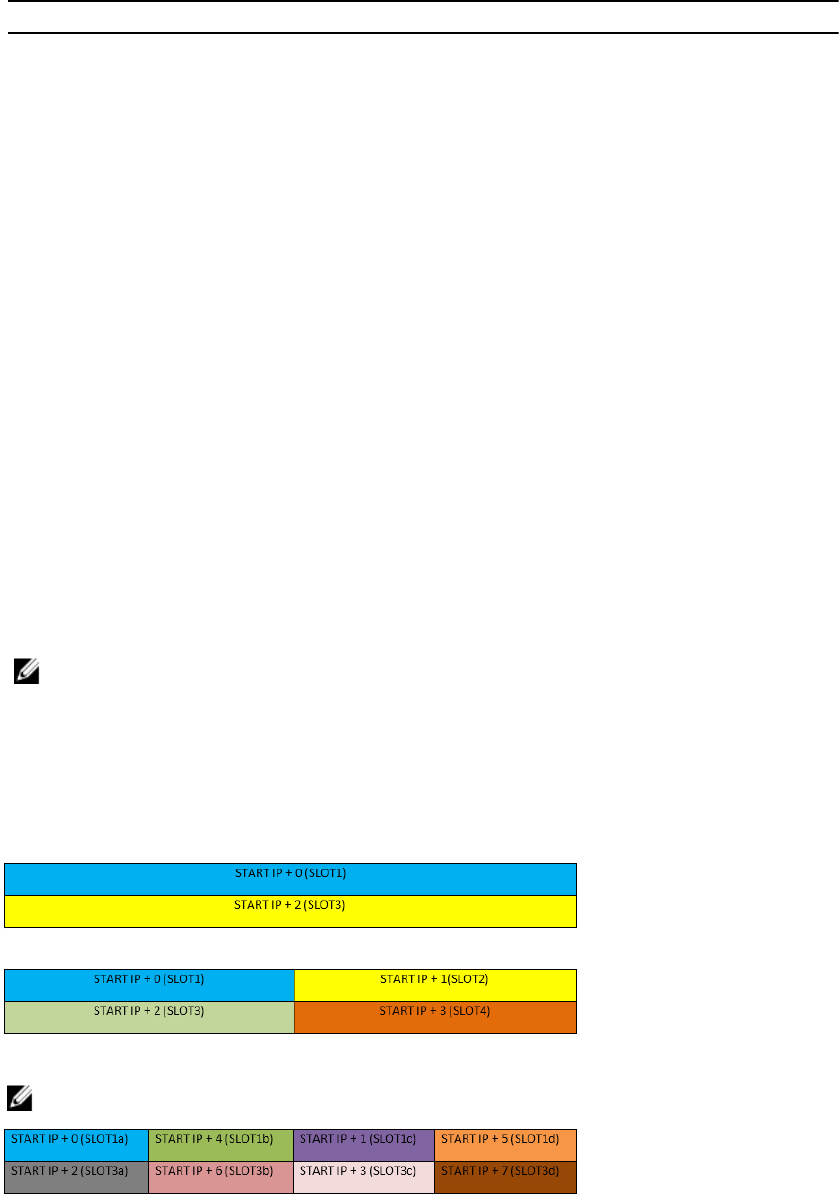

服务器的 QuickDeploy IP 地址分配

以下表格显示了根据 FX2/FX2s 机箱中存在的底座为服务器分配 QuickDeploy IP 地址的方式：

• 机箱中的两个全宽底座：

• 机箱中的四个半宽底座：

• 机箱中的八个四分之一宽底座：

注: 保留的 QuickDeploy IP 地址必须至少设为 8。
