适用于 PowerEdge FX2/FX2s 的 Dell Chassis Management Controller 1.3 版用户指南
概览
- 主要功能
- 机箱概览
- 支持的远程访问连接
- 支持的平台
- 支持的 Web 浏览器
- 支持的固件版本
- 服务器组件更新支持的固件版本
- 支持的网络适配器
- 管理许可证
- 查看 CMC Web 界面的本地化版本
- 支持的管理控制台应用程序
- 如何使用本用户指南
- 您可能需要的其他说明文件
- 从 Dell 支持站点访问说明文件
安装和设置 CMC
- 安装 CMC 硬件
- 配置服务器上的机箱管理模式
  - 使用 CMC Web 界面配置服务器上的机箱管理
  - 使用 RACADM 配置服务器上的机箱管理模式
登录 CMC
- 配置通过 SSH 的公共密钥验证
  - 生成在 Windows 系统中使用的公共密钥
  - Generating public keys for systems running Linux
- 访问 CMC Web 界面
- 以本地用户、Active Directory 用户或 LDAP 用户身份登录 CMC
- 使用智能卡登录 CMC
- 使用单点登录来登录 CMC
- 使用串行、Telnet 或 SSH 控制台登录 CMC
- 使用公共密钥验证登录 CMC
- 多个 CMC 会话
更新固件
- 签名的 CMC 固件映像
- 下载 CMC 固件
- 查看当前安装的固件版本
  - 使用 CMC Web 界面查看当前安装的固件版本
  - 使用 RACADM 查看当前安装的固件版本
- 更新 CMC 固件
  - 使用 Web 界面更新 CMC 固件
  - 使用 RACADM 更新 CMC 固件
- 使用 DUP 更新 CMC
- 更新机箱基础结构固件
  - 使用 CMC Web 界面更新机箱基础结构固件
  - 使用 RACADM 更新机箱基础结构固件
- 更新服务器 iDRAC 固件
查看机箱信息和监测机箱与组件运行状况
- 查看机箱和组件摘要
- 查看机箱摘要
- 查看机箱控制器信息和状态
- 查看所有服务器的信息和运行状况
- 查看存储底座的信息和运行状况
- 查看 IOM 的信息和运行状况
- 查看风扇的信息和运行状况
  - 配置风扇
- 查看前面板属性
- 查看 KVM 信息和运行状况
- 查看温度传感器的信息和运行状况
配置 CMC
- 为 CMC 网络接口地址启用或禁用 DHCP
- 启用 CMC 网络接口
- 对 DNS IP 地址启用或禁用 DHCP
- 设置静态 DNS IP 地址
- 查看和修改 CMC 网络 LAN 设置
  - 使用 CMC Web 界面查看和修改 CMC 网络 LAN 设置
  - 使用 RACADM 查看和修改 CMC 网络 LAN 设置
- 配置 DNS 设置（IPv4 和 IPv6）
- 配置自动协商、双工模式和网络速度（IPv4 和 IPv6）
- 配置管理端口 2
  - 使用 CMC Web 界面配置管理端口 2
- 使用 RACADM 配置管理端口 2
- 配置服务
  - 使用 RACADM 配置服务
- 配置 CMC 扩展存储卡
- 设置机箱组
- 机箱配置配置文件
- 使用机箱配置配置文件通过 RACADM 配置多个 CMC
  - 分析规则
- 使用 RACADM 配置多个 CMC
  - 分析规则
  - 修改 CMC IP 地址
配置服务器
- 配置插槽名称
- 配置 iDRAC 网络设置
- 设置第一引导设备
- 配置底座网络上行链路
- 部署远程文件共享
- 配置服务器 FlexAddress
- 使用服务器配置复制功能配置配置文件设置
- 使用单点登录启动 iDRAC
  - 从服务器状态页启动 iDRAC
  - 从服务器状态页启动 iDRAC
- 从服务器状态页启动远程控制台
配置存储底座
- 在拆分单模式下配置存储底座
- 在拆分双模式下配置存储底座
- 在联接模式下配置存储底座
- 使用 CMC Web 界面配置存储底座
- 使用 RACADM 配置存储底座
- 使用 iDRAC RACADM 代理管理存储底座
- 查看存储阵列状态
配置 CMC 以发送警报
- 启用或禁用警报
- 配置警报目标
  - 配置 SNMP 陷阱警报目标
  - 配置电子邮件警报设置
配置用户帐户和权限
- 用户的类型
- 修改 root 用户管理员帐户设置
- 配置本地用户
  - 使用 CMC Web 界面配置本地用户
  - 使用 RACADM 配置本地用户
- 配置 Active Directory 用户
- 配置通用 LDAP 用户
配置 CMC 进行单点登录或智能卡登录
- 系统要求
  - 客户端系统
  - CMC
- 单点登录或智能卡登录的前提条件
- 生成 Kerberos Keytab 文件
- 配置 CMC 以使用 Active Directory 架构
- 配置浏览器以使用 SSO 登录
  - Internet Explorer
  - Mozilla Firefox
- 配置浏览器以使用智能卡登录
- 使用 RACADM 为 Active Directory 用户配置 CMC SSO 登录或智能卡登录
- 使用 Web 界面为 Active Directory 用户配置 CMC SSO 登录或智能卡登录
- 上载 Keytab 文件
- 使用 RACADM 为 Active Directory 用户配置 CMC SSO 登录或智能卡登录
配置 CMC 以使用命令行控制台
- CMC 命令行控制台功能
  - CMC 命令行界面命令
- 将 Telnet 控制台与 CMC 配合使用
- 配置终端仿真软件
- 使用 Connect 命令连接到服务器或 I/O 模块
- 使用 iDRAC RACADM 代理管理 CMC
使用 FlexAddress 和 FlexAddress Plus 卡
- 关于 FlexAddress
- 配置 FlexAddress
  - 为机箱级结构和插槽配置 FlexAddress
  - 查看全局名称/介质访问控制 (WWN/MAC) ID
- 命令消息
- FlexAddress DELL 软件许可协议
- 查看 WWN/MAC 地址信息
- 使用 Web 界面查看基本 WWN/MAC 地址信息
- 使用 Web 界面查看高级 WWN/MAC 地址信息
- 使用 RACADM 查看 WWN/MAC 地址信息
管理结构
- 监测 IOM 运行状况
- 为 IOM 配置网络设置
  - 使用 CMC Web 界面为 IOM 配置网络设置
  - 使用 RACADM 为 IOM 配置网络设置
- 使用 Web 界面查看 I/O 模块的上行链路和下行链路状态
- 使用 Web 界面查看 I/O 模块 FCoE 会话信息
- 将 IOM 重设为出厂默认设置
- 使用 CMC Web 界面更新 IOM 软件
- IOA/MXL GUI
- I/O 聚合器模块
使用 VLAN Manager
- 将 VLAN 分配至 IOM
- 使用 CMC Web 界面配置 IOM 的 VLAN 设置
- 使用 CMC Web 界面查看 IOM 的 VLAN 设置
- 使用 CMC Web 界面查看 IOM 的当前 VLAN 设置
- 使用 CMC Web 界面删除 IOM 的 VLAN
- 使用 CMC Web 界面更新 IOM 的未标记 VLAN
- 使用 CMC Web 界面重设 IOM 的 VLAN
管理和监测电源
- 冗余策略
- 默认冗余配置
- 多节点底座适配
- 机箱功率限制监测
- 查看功耗状态
  - 使用 CMC Web 界面查看功耗状态
  - 使用 RACADM 查看功耗状态
- 使用 CMC Web 界面查看电源预算状态
- 使用 RACADM 查看电源预算状态
- 冗余状态和总体电源运行状况
配置 PCIe 插槽
- 使用 CMC Web 界面查看 PCIe 插槽属性
- 使用 RACADM 查看 PCIe 插槽属性
  - PCIe 重新分配
故障排除和恢复
- 使用 RACDUMP 收集配置信息、机箱状态和日志
- 一般故障排除
  - FX2 机箱中的存储模块的故障排除
- 重设忘记的管理员密码
常见问题
- RACADM
- 管理和恢复远程系统
- Active Directory
- IOM
- 事件和错误消息

项目指示灯、按钮或连接器

1

串行连接器

2

以太网连接器 Gb1

3

以太网连接器 STK/Gb2（堆叠）

4

系统识别按钮

5

薄型 PCIe 扩展槽

6

电源设备 (PSU1)

7

电源设备 (PSU2)

8

I/O 模块（2 个）

9

I/O 模块端口

10

I/O 模块指示灯

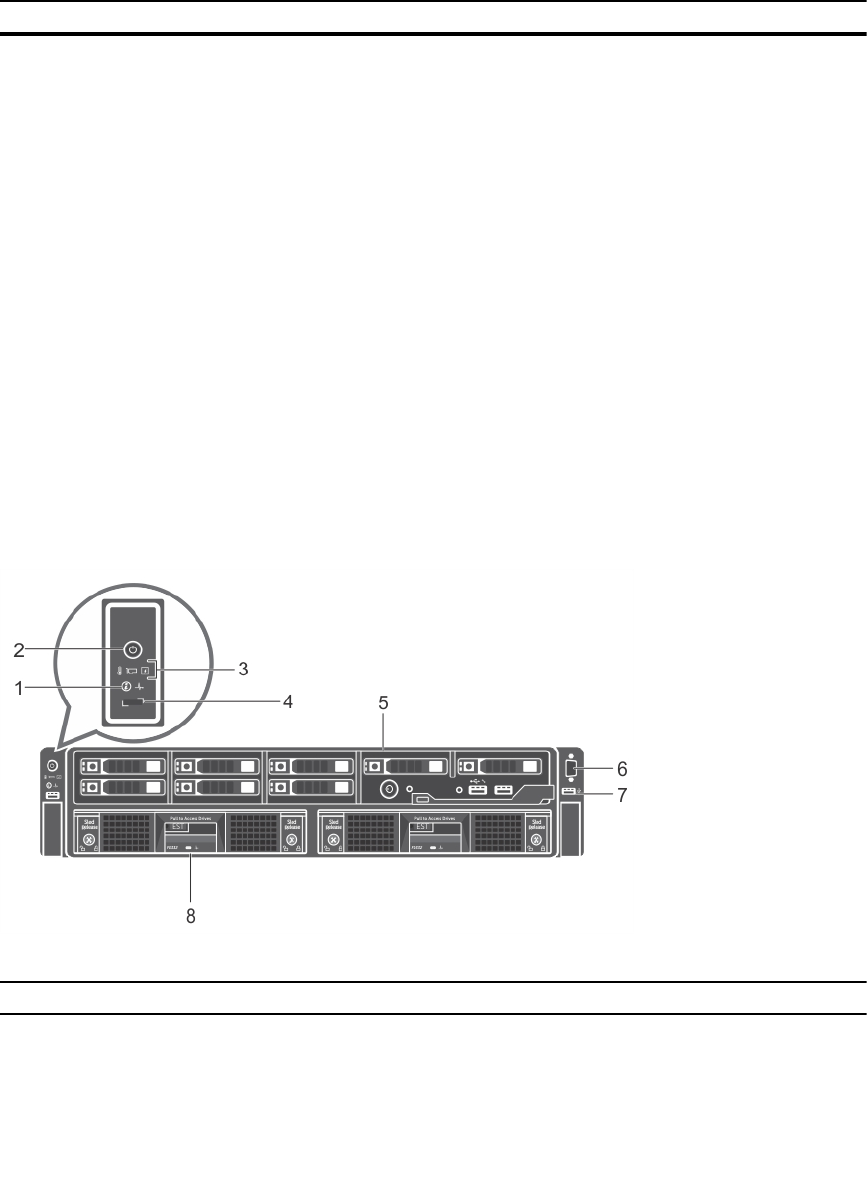

这里显示了机箱的前面板视图，并在表格中列出了 CMC 中的可用部件和设备。

图 2:

项目指示灯、按钮或连接器

1

系统识别按钮

2

机柜通电指示灯、电源按钮

3

诊断指示灯

4

KVM 选择按钮

15
