Seção 4: LANs virtuais
• Visão geral de VLANs
• Adição de VLANs às equipes
Visão geral de VLANs
As VLANs permitem dividir a LAN física em partes lógicas, a fim de criar segmentação lógica de grupos de trabalhos e
reforçar as políticas de segurança entre cada segmento lógico. Cada VLAN definida comporta-se como a própria rede
separada, com tráfego e transmissões isolados um dos outros, aumentando a eficiência da largura da banda em cada grupo
lógico. Até 64 VLANs (63 marcadas e 1 desmarcada) podem ser definidas para cada adaptador Broadcom no servidor,
dependendo do total de memória disponível no sistema.
É possível adicionar VLANs a uma equipe para permitir várias VLANs com IDS de VLAN diferentes. Um adaptador virtual
é criado para cada VLAN adicionada.
Embora as VLANs sejam normalmente utilizadas para criar domínios individuais de transmissão e/ou sub-redes separadas
de IP, às vezes torna-se útil que um servidor tenha uma presença em mais de uma VLAN simultaneamente. Os adaptadores
da Broadcom suportam várias VLANs por porta ou por equipe, permitindo configurações de rede muito flexíveis.

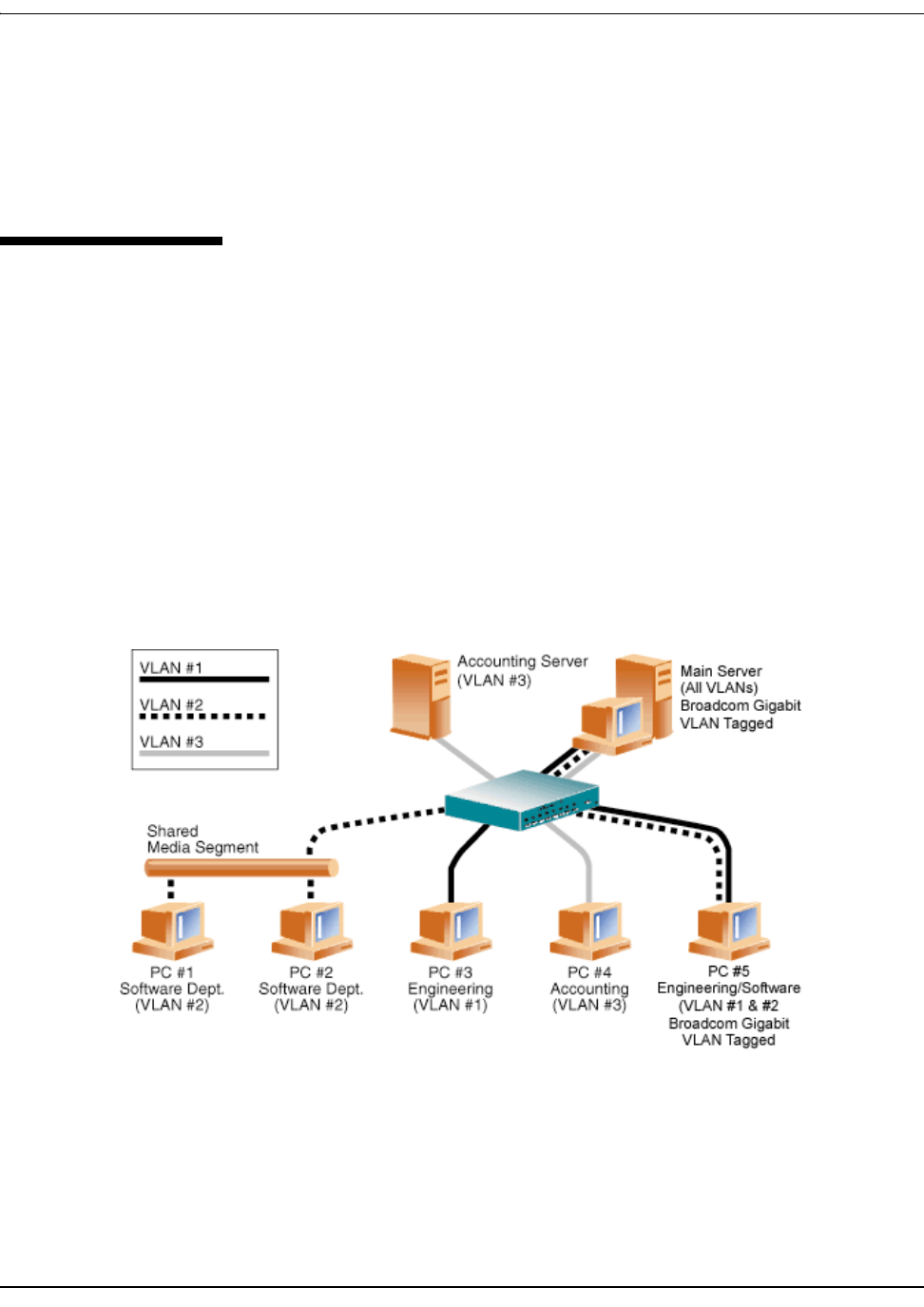

Figura 7: Exemplo de servidores que suportam várias VLANs com marcação
Figura 7 mostra um exemplo de rede que usa VLANs. Nesse exemplo de rede, a LAN física consiste em um switch, dois
servidores e cinco clientes. A LAN é organizada de forma lógica em três VLANs diferentes, cada uma representando uma
sub-rede de IP diferente. Os recursos desta rede estão descritos na Tabela 13:
