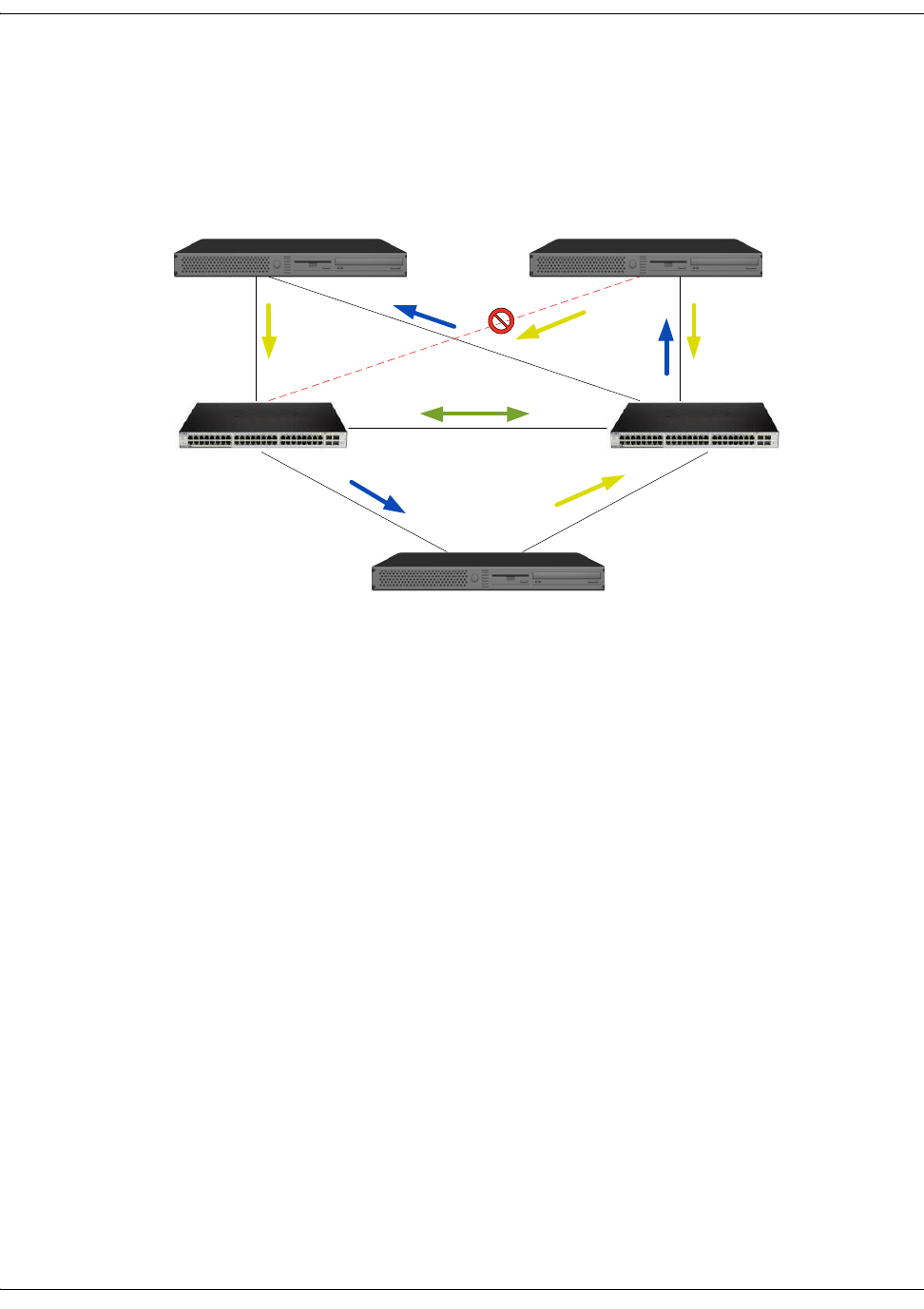

Figura 5 representa um evento de limite de falha no qual o cabo é desconectado da porta 4 do Top Switch. Esse é um limite
de falha bem-sucedido com todas as estações efetuando ping mutuamente sem perda de conectividade.
Figura 5: Evento de limite de falha
Algoritmo de Spanning Tree
• Observação de alteração da topologia (TCN)
• Port Fast/Edge Port
Nas redes Ethernet, pode existir apenas um caminho ativo entre duas pontes ou switches. Vários caminhos ativos entre os
switches podem provocar loops na rede. Quando ocorrem loops, alguns switches reconhecem as estações nos dois lados
do switch. Esta situação provoca um defeito no algoritmo de envio, permitindo que os quadros duplicados sejam enviados.
Os algoritmos de spanning tree fornecem redundância de caminho através da definição de uma árvore que spans todos os
switches em uma rede estendida e que força determinados caminhos de dados redundantes para um estado de reserva
(bloqueado). Em intervalos regulares, os switches de rede enviam e recebem pacotes de spanning tree que eles usam para
identificar o caminho. Se um segmento de rede se tornar inatingível ou se o período do spanning tree for alterado, o
algoritmo de spanning tree reconfigura a topologia de spanning tree e restabelece o link, ativando o caminho de reserva. A
operação de spanning tree é transparente para estações finais que não detectam se elas estão conectadas a um segmento
de LAN único ou a uma LAN conectada de vários segmentos.
O Protocolo Spanning Tree (STP) é um protocolo de Camada 2 designado para ser executado em pontes e switches. A
especificação do STP é definida em IEEE 802.1d. O objetivo principal do STP é garantir que não haja execuções em
situações de loop, quando você tem caminhos redundantes na sua rede. O STP detecta/desativa os loops de rede e fornece
links de backup entre os switches ou pontes. Ele permite que o dispositivo interaja com outros dispositivos compatíveis em
sua rede, para garantir que exista apenas um caminho entre duas estações da rede.
Depois que uma topologia de rede estável é estabelecida, todas as pontes recebem uma mensagem das BPDUs (Bridge
Protocol Data Units) transmitida pela ponte raiz. Se a ponte não receber um aviso BPDU após um intervalo predefinido
