Documento 2CS57XX-CDUM513-R Considerações gerais de rede Página 41

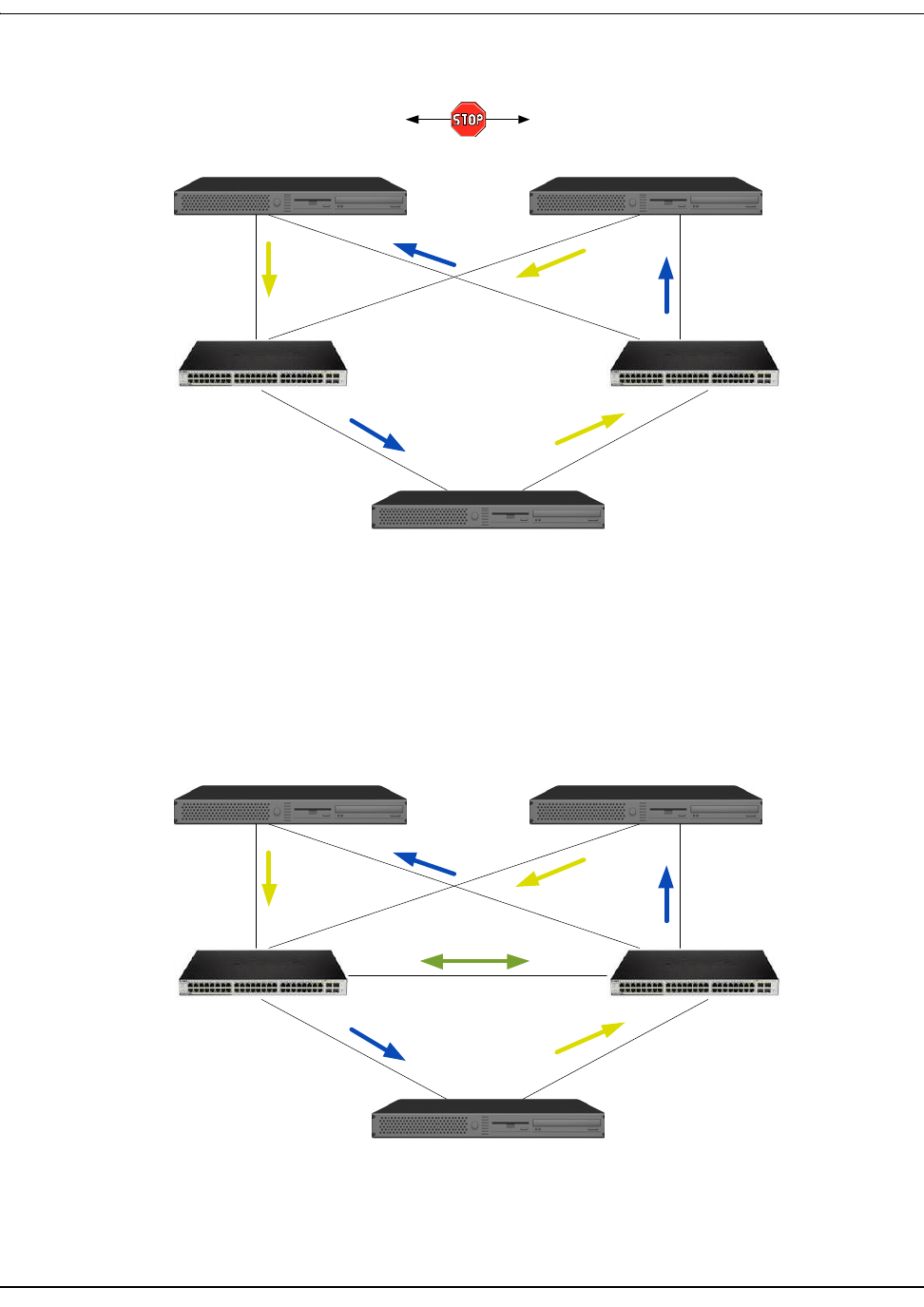

Figura 3: Formação de equipe através de switches sem um link de interconexão
A adição de um link entre os switches permite que o tráfego de/para Blue e Grey seja atingido mutuamente sem nenhum
problema. Observe as entradas adicionais na tabela CAM para os dois switches. A interconexão do link é crítica para a
operação adequada da equipe. Como consequência, é altamente recomendável ter um entroncamento de agregação de
link para interconectar os dois switches para garantir a alta disponibilidade da conexão.
Figura 4: Formação de equipes através de switches sem interconexão
Blue
SLB Team
192.168.1.101
Gray
SLB Team
192.168.1.102
ARP Table
100 = 49:C9
102 = 5E:CA
ARP Table
100 = 49:C9
101 = 82:82
Red
SLB Team
192.168.1.100
Top Switch
CAM Table:
Eth 1: 82:83
Eth2: 49:C9
Eth 4: 5E:C9
Bottom Switch
CAM Table:
Eth 1: 82:83
Eth2: 49:C8
Eth 4: 5E:CA
ARP Table
101 = 82:82
102 = 5E:CA
Cannot ping
82:82 (P) 5E:C9 5E:CA (P)
4
2
49:C9(P) 49:C8
1
2
4
1
82:83
Blue
SLB Team
192.168.1.101
Gray
SLB Team
192.168.1.102
ARP Table
100 = 49:C9
102 = 5E:CA
ARP Table
100 = 49:C9
101 = 82:82
Red
SLB Team
192.168.1.100
Top Switch
CAM Table:
Eth 1: 82:83
Eth2: 49:C9
Eth 4: 5E:C9
Eth 24: 82:82
Eth 24:49:C8
Eth 24: 5E:CA
Eth 24: A2:A12*
Bottom Switch
CAM Table:
Eth 1: 82:83
Eth2: 49:C8
Eth 4: 5E:CA
Eth 24: 82:83
Eth 24: 49:C9
Eth 24: 5E:C9
Eth 24: B0:30
ARP Table
101 = 82:82
102 = 5E:CA
82:82 (P) 5E:C9 5E:CA (P)
4
2
49:C9(P) 49:C8
1
2
4
1
82:83
24 24
*Bottom Switch Port 24
MAC Address
*Top Switch Port 24 MAC
Address
