NetXtreme Guia do usuário Uso do Broadcom Advanced Control Suite 4
Documento 2CS57XX-CDUM513-R Configuração de equipes Página 157
Adicionar VLAN
É possível adicionar LANs virtuais (VLANs) a uma equipe. Isso permite adicionar vários adaptadores virtuais que estejam em
sub-redes diferentes. A vantagem é que o sistema pode ter um adaptador de rede que pode pertencer a várias sub-redes.
Com uma VLAN, você pode combinar a funcionalidade do equilíbrio de carga dos membros de equilíbrio de carga e pode
utilizar um adaptador de limite de falha.
Você pode definir até 64 VLANs por equipe (63 VLANs marcadas e 1 VLAN não marcada). As VLANs podem ser criadas
apenas quando todos os membros da equipe são adaptadores da Broadcom. Se você tentar criar uma VLAN com um
adaptador que não for da Broadcom, uma mensagem de erro será exibida.
Para configurar uma equipe com uma VLAN
1. No menu Equipes, selecione Adicionar VLAN.
2. É exibida a tela de Bem-vindo.
3. Clique em Modo Inteligente.

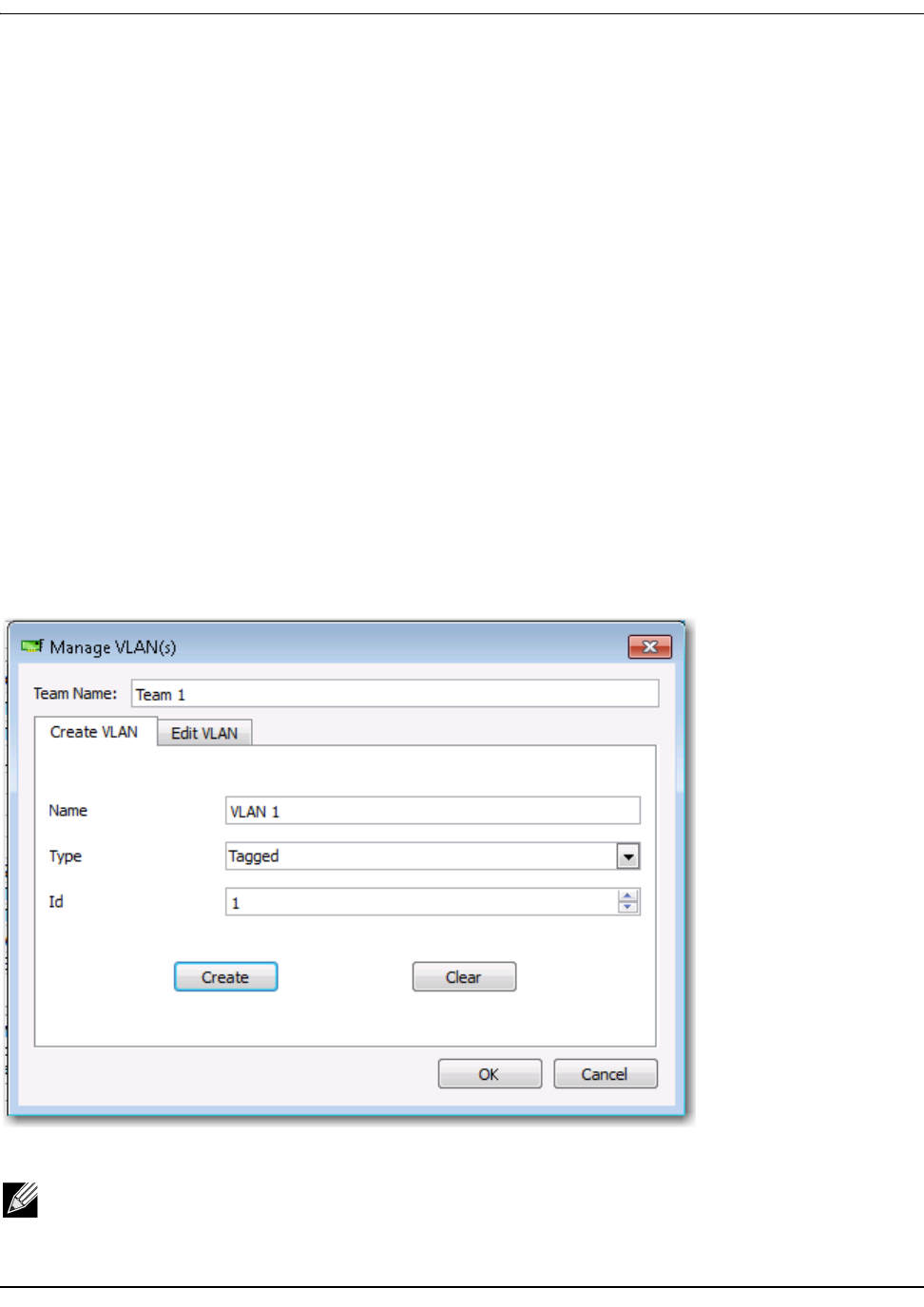

4. Na guia Criar equipe da janela Gerenciar equipes, clique em Gerenciar VLAN(s).
5. Digite o nome da VLAN e selecione o tipo e o ID.
6. Clique em Criar para salvar as informações da VLAN. À medida que forem definidas as VLANs, elas poderão ser
selecionadas na lista Nome da equipe, mas elas ainda não foram criadas.
7. Continue a executar esse procedimento até definir todas as VLANs desejadas e clique em OK para criá-las.
8. Clique em Sim quando vir a mensagem indicando que a conexão de rede será temporariamente interrompida.
Nota: Para manter o desempenho ideal do adaptador, seu sistema deverá ter 64 MB de memória de sistema
para cada uma das oito VLANs criadas por adaptador.
