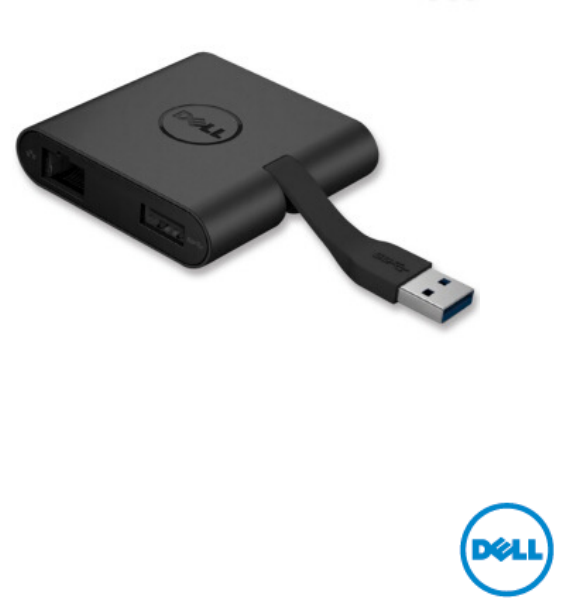

Adaptér Dell – USB 3.0 pro HDMI/VGA/Ethernet/USB 2.
POZNÁMKA: POZNÁMKA označuje důležitou informaci, která vám pomáhá lépe využít váš počítač. UPOZORNĚNÍ: UPOZORNĚNÍ označuje potenciální poškození hardwaru nebo ztrátu dat, v případě nedodržení pokynů. VAROVÁNÍ: VAROVÁNÍ označuje možnost poškození majetku, zranění nebo úmrtí. © 2014 Dell Inc. Všechna práva vyhrazena. Informace v tomto dokumentu se mohou změnit bez předchozího upozornění. Reprodukce těchto materiálů bez písemného souhlasu Dell Inc. je přísně zakázána.
Obsah a. Adaptér Dell – USB 3.0 pro HDMI/VGA/Ethernet/USB 2.0 – DA100 b. Průvodce rychlým nastavením c. Průvodce ke stažení softwaru a b c Technické údaje Vstup Upstream • USB 3.0 Výstupy Downstream • • • • USB 2.0 HDMI VGA Gigabit Ethernet Rozlišení/Rychlost obnovení Samostatné zobrazení: 1x HDMI (2048x1152 max.)/60 Hz Samostatné zobrazení: 1x VGA (1920x1080 max.
Přehled produktu Pohled zepředu Pohled zezadu Pohled shora
Doporučené systémové požadavky Hardware Dual Core Intel CPU 2 GHz nebo vyšší Výstup USB 3.0 Operační systém • Wins OS (Win 7, 8, 8.1,10) 32/64 bitový Doporučené systémové požadavky Max.
Nastavení Windows 7/8/8.1/10 Poznámka: Nepřipojujte adaptér do PC před instalací ovladačů. 1. Stáhněte software z http://www.dell.com/support/ Po stažení ovladače dvakrát klikněte na „Displaylink.exe“. 2. Po instalaci přijměte Licenční dohodu s koncovým uživatelem, abyste mohli pokračovat. 3. Klikněte na „Souhlasím“. Software DisplayLink Core a DisplayLink Graphics se nainstalují. 4. Adaptér a periferní zařízení připojte ke svému PC.
Menu správce DisplayLink Možnost menu DisplayLink Manager Popis Kliknutím na tuto položku zobrazíte verzi nainstalovaného softwaru DisplayLink. Check for Updates Kontrola aktualizace Windows. DisplayLink Devices Kontrola zapojených zařízení DisplayLink. Audio Setup Otevře okno Konfigurace audio nastavení Windows. Video Setup Otevře okno Rozlišení obrazovky Windows. Screen Resolution Zobrazí seznam dostupných rozlišení.
Konfigurace na TV 1. Chcete-li provést konfiguraci na TV, vyberte možnost z DisplayLink GUI. Zobrazí se následující rozhraní 2. Rovněž se vám zobrazí červené ohraničení obrazovky DisplayLink Červené ohraničení ukazuje velikost nové plochy Windows. Ke změně velikosti červeného ohraničení tak, aby odpovídalo TV, použijte ovládání „+“ a „-„. Poznámka: Jemnější konfigurace velikosti ohraničení lze dosáhnout tak, že podržíte klávesu CTRL a kliknete na “+” a “-”. 3.
Průvodce odstraněním problémů pro Dell 4-1 adaptér (DA100) Odstraňování problémů Navrhované řešení Na monitoru připojeném Zkontrolujte zapojení video kabelů. k adaptéru není žádné video Odpojte od zdroje napájení, počkejte 10 sekund a potom znovu zapojte. Video na připojeném monitoru je narušené nebo poškozené. Zkontrolujte zapojení video kabelů. Zkontrolujte rozlišení videa v Položky ovládacího panelu\ Displej\Změnit nastavení displeje Změňte nastavení buď: Video na připojeném monitoru se nezobrazuje v
Regulační informace Adaptér Dell 4-1 (DA100) splňuje pravidla FCC/CE a celosvětové směrnice týkající se konstrukce, shody a ekologičnosti. Kontaktujte Dell: 1. Navštivte www.dell.com/support 2. Vyberte svoji kategorii podpory. 3. Vyberte vhodnou službu nebo podporu, podle toho, co potřebujete. Nebo navštivte: http://www.displaylink.com/support/.
