Operating Instructions and Installation Instructions

D
22
Die Tragfähigkeit der Wand, an welcher der Wand-
speicher und der Kessel befestigt werden sollen, muss
für die beiden mit Wasser gefüllten Geräte ausgelegt
sein (ca. 140-190 kg).
8953N100
Der Wandspeicher BS 80 D ist für den Einbau rechts
bzw. links des Brennwert-Wandheizkessels Domoplus
DPSM 3/MC vorgesehen. Ihr Design ist perfekt aufei-
nander abgestimmt.
3. INSTALLATION
3.1 Einbauort

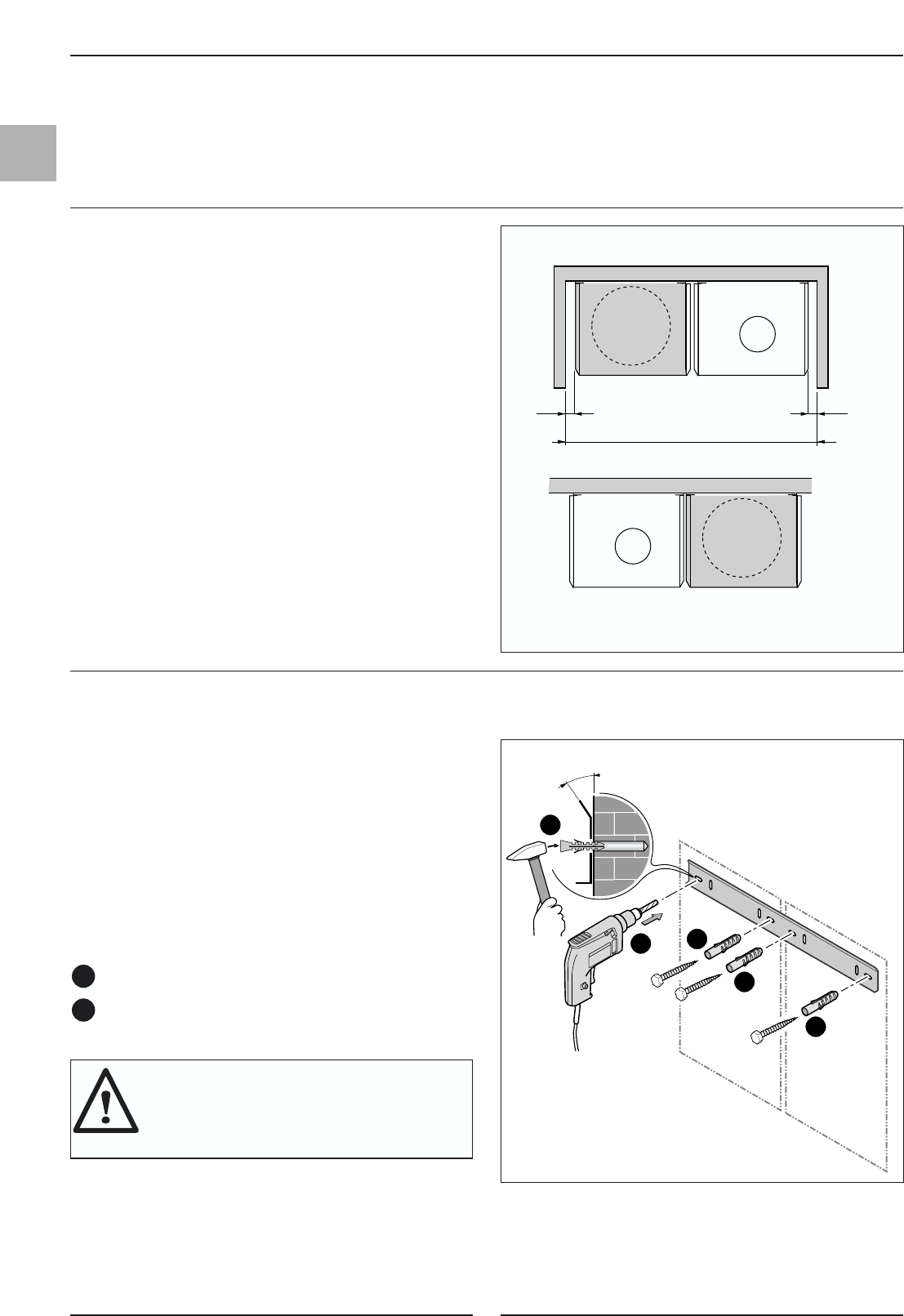

3.2 Montage der Baugruppe Kessel/Wandspeicher
8953N100
Wandspeicher links
Wandspeicher rechts
mind. 965 mm, empfohlen: 1015 mm
*
mind. 25 mm
empfohlen 50
Der Wandspeicher BS 80 D kann rechts oder links vom
Kessel montiert werden.
1
2
88531N070
2
2
2
60°
● Verpackung entfernen - Speicher nicht auf die
Anschlüsse stellen.
Ein Montage-Set ist im Lieferumfang enthalten.
● Beiliegende Wandschiene als Bohrschablone ver-
wenden und Befestigungspunkte anzeichnen.
Position der Kesselanschlüsse und der Abgas-
abführung des Brennwertkessels beachten.
● Wandschiene waagerecht anbringen.
4 Löcher mit ø 8 mm bohren.
Die 4 Dübel mit ø 8 mm einsetzen und Wandschiene
mit Hilfe der m
itgelieferten Schrauben montieren.
2
1
*
*
Die mit dem Speicher mitgelieferte Wand-
schiene verwenden.
Die mit dem Kessel gelieferte Wand-
schiene wird nicht benötigt.
