Manual

INSTALLATION
DRK 10
Le système DVA a obtenu la certification TÜV pour la suspension des diffuseurs DVA T4,
DVA T12, DVA S09dp et DVA S10dp grâce à l'étrier flybar DRK 10 .
Le rapport certifie que le poids maximum applicable au flybar DRK10 est de 250kg.

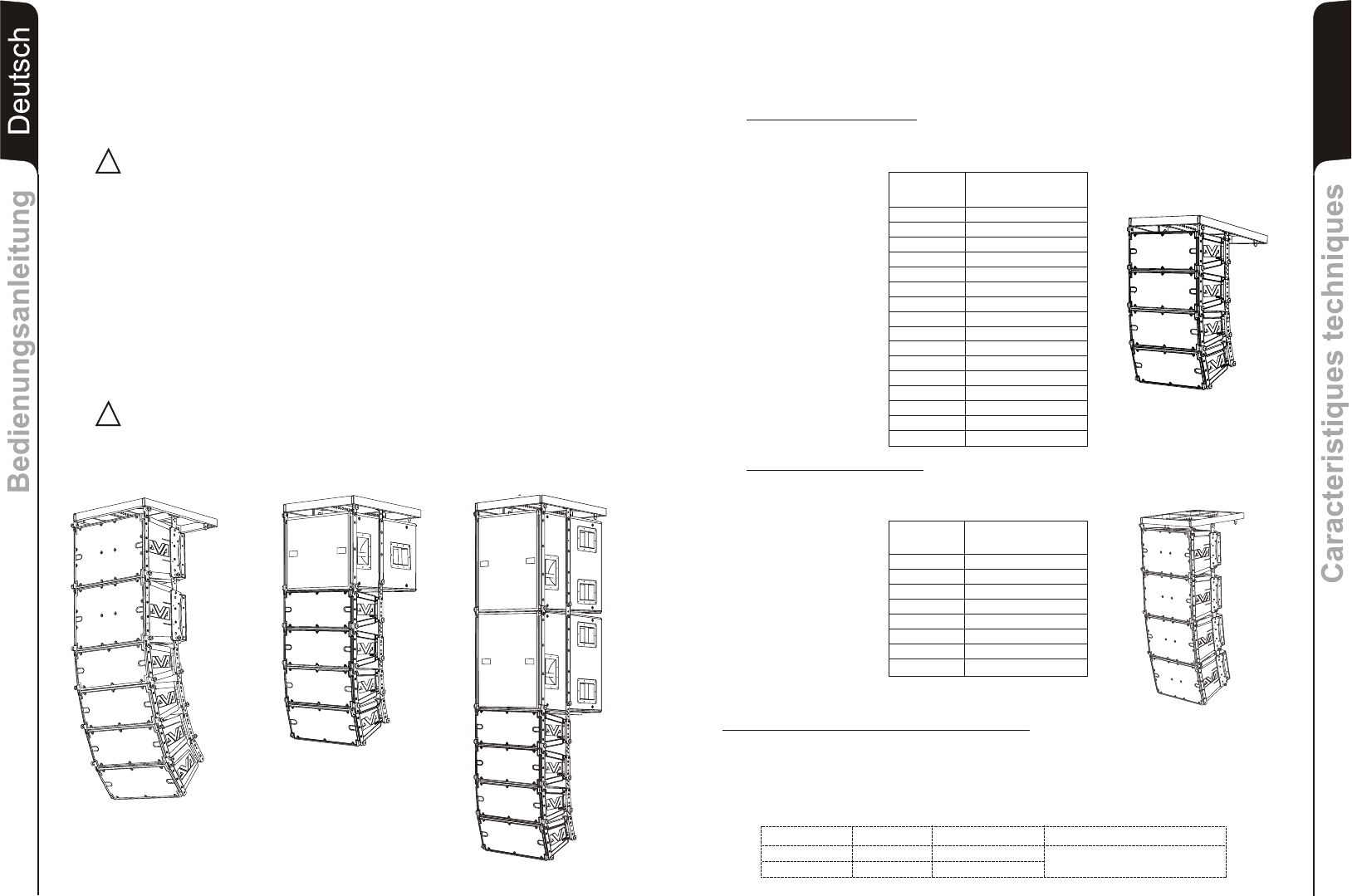

Configurations avec DVAT4
Le flybar DRK10 est certifié pour un maximum de 16 diffuseurs T4
Consulter le tableau 1 afin de déterminer le poids compressif supporté par le flybar avec
diffuseurs DVA T4 dans différentes configurations.
Quantité Poids
[kg] [lbs.]
1 15 33
2 30 66
3 45 99
4 60 132
5 75 165
6 90 198
7 105 231
8 120 264
9 135 297
10 150 330
11 165 363
12 180 396
13 195 429
14 210 462
15 225 495
Tableau 1 16 240 528
Configurations avec DVAT12
Le flybar DRK10 est certifié pour un maximum de 8 diffuseurs T12
Consulter le tableau 1 afin de déterminer le poids compressif supporté par le flybar avec
diffuseurs DVA T12 dans différentes configurations.
Quantité Poids
[kg] [lbs.]
1 30 66
2 60 132
3 90 198
4 120 264
5 150 330
6 180 396
7 210 462
Tableau 2 8 240 528
Configurations avec mélange DVA T4 et DVA T12
La modularité du système DVA permet des configurations suspendues mixtes entre les
diffuseurs DVA T4 et DVA T12. Il est nécessaire de considérer qu'un DVA T12 suspendu
correspond, en terme de poids, à 4 diffuseurs DVA T4.
C'est pour ce motif qu'il est nécessaire de calculer la charge totale dans les différentes
combinaisons.
Quantité Poids par quantité Poids configuration
DVA T12 3 90Kg
DVA T4 4 60Kg
150Kg
Caracteristiques techniquesCaracteristiques techniques
Français
38
37
DeutschDeutschDeutsch
BedienungsanleitungBedienungsanleitung
DVA T4
DVA T12
DVA T4
DVA S10dp
DVA T4
DVA S09dp
Veränderungen an dem DRK 10 Flugrahmen
Es dürfen ohne zustimmung des Herstellers keine bauartlichen Veränderungen
vorgenommen werden.
Verwenden Sie ausschließliche dBTechnologies Originalteile.
Original dB Technologies Teile
Es sind keine anderen Teile zugelassen!
Die Montage muss gemäß dieser Installations- Anleitung vorgenommen werden!
Verwahren Sie alle Dokumente des DVA Systems an einen sicheren Ort!
Warnung
Werden die Sicherheitsvorschriften und die maximal zulässigen Gewichte nicht
beachtet, ist dB Technologies nicht verantwortlich für irgendwelche Schäden an
Personen oder Sachen.
Hinweis
Stellen Sie zur Installation sicher, dass die Tragevorrichtung für das Systems auch die
Gewichte des DRK 10 Flugrahmens, des Motors, des Kettenzuges, der Kabel und
anderer Gewichte tragen kann.
Inbetriebnahme und Betrieb
Nach § 39 VBG 9a müssen Lastaufnahmeeinrichtungen vor der ersten Inbetriebnahme
beim Empfänger durch einen Sachkundigen geprüft und etwaige Mängel behoben
werden.
Nach § 41 VBG 9a müssen Lastaufnahmeeinrichtungen nach Schadensfällen oder
anderen Vorkommnissen, welche die Tragfähigkeit beeinflussen können, und nach
Instandsetzungsarbeiten einer außerordentlichen Prüfung unterzogen werden.
Warnung
Sicherheits-Vorschriften kann sich je nach dem Bestimmungsland. Überprüfen
Sie die geltenden Vorschriften in Einklang mit den Vorschriften über die
Sicherheit in dem Land!
!!
!!
