Manual

INSTALLATION
DRK 10
Das DVA System erhielt die TÜV- Prüfung für DVA T4, DVA T12, DVA s09dp und DVA
S10dp Lautsprecher in Kombination mit DRK 10 Flugrahmen.
Entsprechend der Prüfung beträgt das maximal zulässige Gewicht 250 kg.

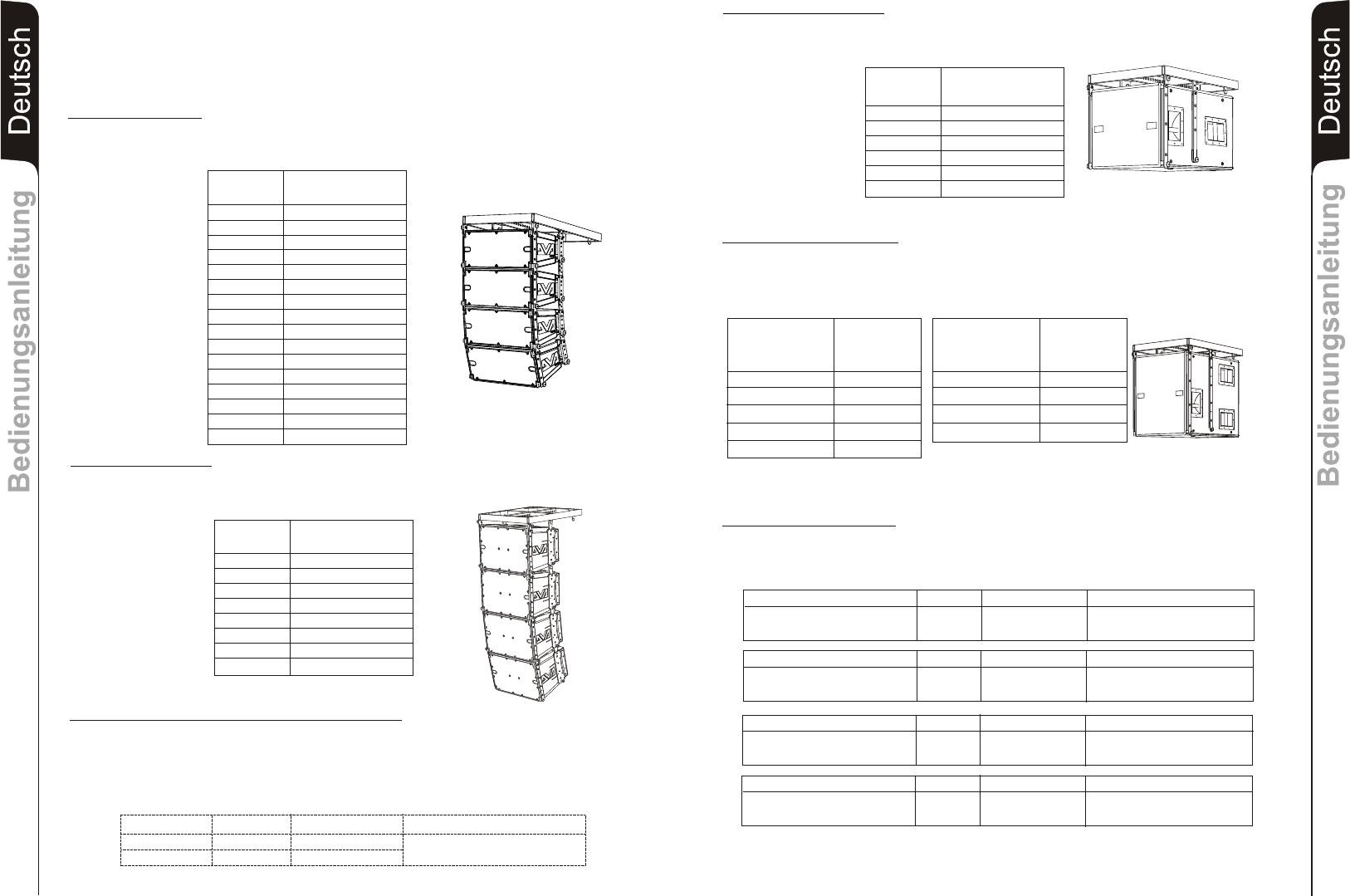

DVA T4 Konfiguration
Es dürfen maximal 16 T4 Topteile an einem DRK 10 Flugrahmen befestigt werden.
Entsprechend Tabelle 1 bestimmen sie das Gesamtgewicht und Belastung des DRK 10
Flugrahmens verschiedener DVA T4 Konfigurationen
Anzahl Gewicht
[kg] [lbs.]
1 15 33
2 30 66
3 45 99
4 60 132
5 75 165
6 90 198
7 105 231
8 120 264
9 135 297
10 150 330
11 165 363
12 180 396
13 195 429
14 210 462
15 225 495
Tabelle 1 16 240 528
DVA T12 Konfiguration
Es dürfen maximal 8 T12 Topteile an einem DRK 10 Flugrahmen befestigt werden.
Entsprechend Tabelle 2 bestimmen sie das Gesamtgewicht und Belastung des DRK 10
Flugrahmens verschiedener DVA T12 Konfigurationen
Anzahl Gewicht
[kg] [lbs.]
1 30 66
2 60 132
3 90 198
4 120 264
5 150 330
6 180 396
7 210 462
Tabelle 2 8 240 528
x Konfigurationen
DVA T12 3 90Kg
DVA T4 4 60Kg
Anzahl Gewicht Anzahl Gewicht
150Kg
DVA S09dp Konfiguration
Es dürfen maximal 6 DVA S an einem DRK 10 Flugrahmen befestigt werden.
Entsprechend Tabelle 2 bestimmen sie das Gesamtgewicht und Belastung des DRK 10
Flugrahmens verschiedener DVA S09dp Konfigurationen
Anzahl Gewicht
09dp Bässe
[kg] [lbs.]
1 37 82
2 74 163
3 111 245
Table 3 4 148 326
5 185 407
6 222 444
35
36
DeutschDeutschDeutsch DeutschDeutschDeutsch
BedienungsanleitungBedienungsanleitung
BedienungsanleitungBedienungsanleitung
Gemischte Konfigurationen mit DVA T4 und DVA T12
Die mechanische Konstruktion des DVA Systems erlaubt eine gemischte Konfiguration
zwischen DVA T4 und DVA T12. Es ist wichtig zu beachten, dass ein geflogenes DVA T12 dem
Gewicht von ca. zwei DVA T4 entspricht. Aus diesem Grund ist es notwendig, das
Gesamtgewicht entsprechend der unterschiedlichen Konfigurationen zu bestimmen.
Beispiele:
DVA S10dp Konfigurationen
Es dürfen maximal 5 S10dp Subwoofer mit Neodimium woofer order es dürfen maximal 4
S10dp Subwooferan mit Ceramic woofer einem DRK 10 Flugrahmen befestigt werden.
Entsprechend Tabelle 2 bestimmen sie das Gesamtgewicht und Belastung des DRK 10
Flugrahmens verschiedener DVA S10dp Konfigurationen
Anzahl Gewicht
DVA S10dp [kg] [lbs]
(Neodymium woofer)
1 48 106
2 96 212
3 144 317
4 192 423
5 240 528
Anzanhl Gewicht
DVA S10dp [kg] [lbs]
(Ceramic woofer)
1 54 119
2 108 238
3 162 357
4 216 476
Gemischte Konfigurationen
Die mechanische Konstruktion des DVA Systems erlaubt eine gemischte Konfiguration. Aus
diesem Grund ist es notwendig, das Gesamtgewicht entsprechend der unterschiedlichen
Konfigurationen zu bestimmen.
Anzahl Gewicht x Anzahl Konfigurationen Gewicht
DVA T4 8 120Kg
DVA S10dp(Neodimium woofer) 2 96Kg
Anzahl Gewicht x Anzahl Konfigurationen Gewicht
DVA T4 8 120Kg
DVA S09dp 2 74Kg
Anzahl Gewicht x Anzahl Konfigurationen Gewicht
DVA T12 5 150Kg
DVA S10dp(Neodimium woofer) 2 96Kg
Anzahl Gewicht x Anzahl Konfigurationen Gewicht
DVA T12 4 120Kg
DVA S09dp 1 37Kg
216Kg
194Kg
246Kg
157Kg
Table 4
