User manual

Zkouška přenosu z předpokládaného místa instalace
Je velmi důležité, abyste předtím než pouzdro vysílače anemometru trvale připevníte,
vyzkoušeli příjem z místa jeho instalace.
Dejte pouzdro vysílače na požadované místo instalace, nebo požádejte někoho, aby jej na místě
podržel, a vy můžete několik minut procházet s konzolí (přijímačem) kolem a sledovat sílu signálu.
Příjem signálu lze vylepšit i otáčením antény.
Není na škodu vyzkoušet si příjem na konzoli na všech místech, na které byste ji chtěli nyní nebo
v budoucnu nainstalovat. Obětujte na to nějaký čas. Pokud na místě kam chcete konzoli nainstalovat,
nezachytíte silný signál, je snazší přesunout pouzdro vysílače nyní, než když bude pevně připevněno.
Experimentujte.
Signál může být rušen nerovnostmi terénu. Například, když je vysílač nainstalován na svahu pod
konzolí, může půda blokovat velkou část přenášeného signálu.
Montáž vysílače anemometru
Anemometr lze namontovat buď na tyč, nebo na svislý povrch, např. na sloup oplocení. Nezapomeňte
jej namontovat tak, aby rameno anemometru směrovalo na sever. V opačném případě budete muset
pro zajištění správného měření směru větru použít funkci kalibrace měření směru větru na konzoli
(viz návod k obsluze Vantage Pro2, nebo Vantage Vue). Pouzdro vysílače lze rovněž namontovat
na tyč nebo na svislý povrch.

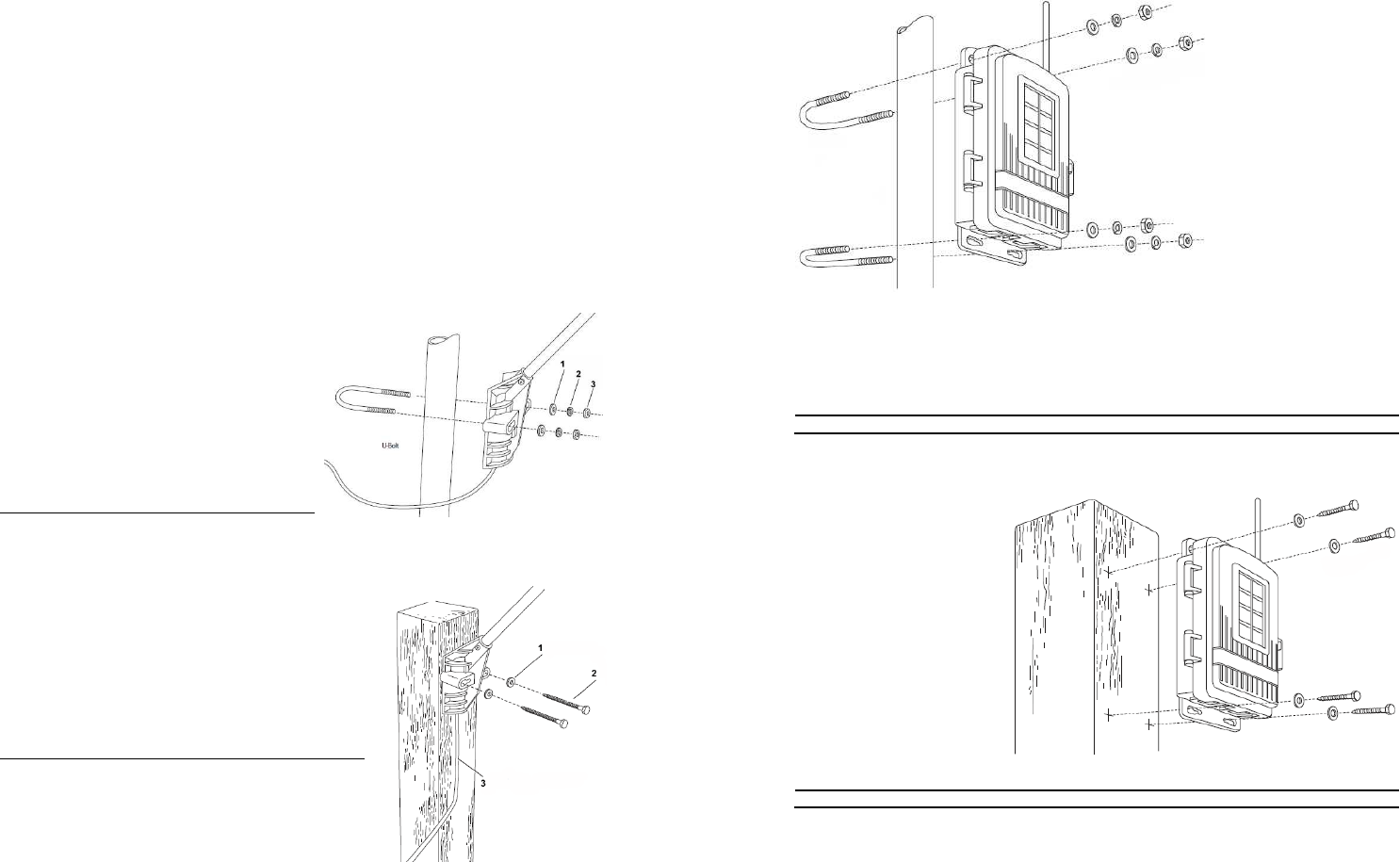

Montáž anemometru na tyč
1. Zatímco držíte montážní základnu proti tyči,
prostrčte dva konce šroubu ve tvaru
U přes otvory v základně kolem tyče.
2. Na oba konce šroubu nasuňte plochou
podložku, jistící podložku a šestihrannou matici.
3. Otáčejte anemometrem, aby jeho rameno,
pokud to je možné, směrovalo na sever.
4. Pomocí francouzského klíče, nebo klíče
s rozměrem 7/16“ utáhněte matice.
Pokud rameno anemometru nesměruje
na sever, proveďte podle pokynů v návodu
ke konzoli kalibraci.
1. Plochá podložka ¼“
2. Jistící podložka ¼“
3. Šestihranná matice ¼“
Montáž anemometru na svislý povrch
1. Pomocí 5 mm vrtáku vyvrtejte 2 díry, cca 54 mm
od sebe. Použijte vodováhu, aby se zajistilo,
že budou ve stejné vodorovné úrovni.
2. Přes plochou podložku a otvory v montážní základně
zastrčte do sloupu šrouby (1/4“ x 3“).
3. Pomocí francouzského klíče, nebo klíče s rozměrem
7/16“ utáhněte šrouby. Pokud rameno anemometru
nesměruje na sever, proveďte podle pokynů v návodu
ke konzoli kalibraci.
1. Plochá podložka ¼“
2. Šrouby do dřeva ¼“ x 3“
3. Kabel anemometru
Montáž pouzdra vysílače na tyč
1. Zatímco držíte pouzdro na tyči, prostrčte dva konce šroubu ve tvaru U přes horní otvory v pouzdru
kolem tyče.
2. Na oba konce šroubu nasuňte plochou podložku, jistící podložku a šestihrannou matici.
3. Pomocí francouzského klíče, nebo klíče s rozměrem 7/16“ utáhněte matice.
4. Nyní prostrčte dva konce druhého šroubu ve tvaru U přes spodní otvory v pouzdru kolem tyče. Na
oba konce šroubu nasuňte plochou podložku, jistící podložku a šestihrannou matici a matice
utáhněte.
Nezapomeňte nasměrovat pouzdro tak, aby byl solární panel maximálně vystaven slunci.
Montáž pouzdra vysílače na svislý povrch
1. Pomocí 5 mm vrtáku vyvrtejte
dvě díry, přibližně 50 mm
od sebe. Použijte vodováhu,
aby se zajistilo, že budou
ve stejné vodorovné úrovni.
2. Pod nimi vyvrtejte další dvě
díry pro přichycení spodní
části pouzdra.
3. Přes ploché podložky a otvory
v horní části pouzdra zastrčte
do sloupu dva šrouby (1/4“
x 1-1/2“). Pomocí
francouzského klíče, nebo
klíče s rozměrem
7/16“ utáhněte šrouby.
4. Přes ploché podložky a otvory
ve spodní části pouzdra
zastrčte do sloupu další dva
šrouby (1/4“ x 1-1/2“). Pomocí francouzského klíče, nebo klíče s rozměrem 7/16“ šrouby utáhněte.
Nezapomeňte nasměrovat pouzdro tak, aby byl solární panel maximálně vystaven slunci.
