Přepínače DIP
DIP přepínače ID vysílače v pravém horním rohu MSR
Nastavení konzole a přijímače na stejné identifikační číslo
1. Přepněte konzoli do režimu nastavení – stiskněte a podržte DONE a zároveň stiskněte šipku dolů
DOWN (-).
• Vantage Pro2: Na konzoli se objeví obrazovka 1: Vysílače (Transmitters).
• Vantage Vue: stiskněte a uvolněte DONE, dokud se neobjeví obrazovka 5: Aktivní vysílače
(Active Transmitters).
Na displeji konzole se zobrazí zpráva o příjmu ze stanice označené číslem (RECEIVING FROM…
a STATION NO.), po které následuje ID vysílače, který konzole identifikovala. Jedno z těchto čísel
by mělo být číslo, které jste právě nastavili na vysílači anemometru. Než se objeví číslo stanice,
může trvat 1 až 2 minuty. Pokud se číslo neobjeví, zkontrolujte, jestli jste DIP přepínače nastavili
správně. Jestliže se i přesto číslo neobjeví, přejděte k části „Testovací režim“ (viz níže).
2. Stiskněte DONE, abyste přešli na obrazovku 2: Výběr vysílačů (Vantage Pro2), nebo na
obrazovku 6: Nastavení ID vysílače (Vantage Vue). Na těchto obrazovkách můžete nastavit
konzoli, aby dokázala rozpoznat signály pod číslem ID, které přichází z vysílače anemometru.
3. Tlačítkem levé nebo pravé šipky můžete procházet identifikační čísla vysílačů. Když uvidíte číslo,
které jste zvolili pro vysílač anemometru, stiskněte šipku nahoru (+) nebo dolů (-), aby se aktivoval
příjem daného ID kódu. Přesvědčte se, že se na obrazovce ukazuje „ON“.
4. Pro změnu typu stanice, která je přiřazena k číslu vysílače stiskněte GRAPH. Podržte tlačítko
GRAPH stisknuté, dokud se neobjeví slovo „WIND“.
5. Režim nastavení ukončíte, když podržíte stisknuté DONE.
Data z anemometru se zobrazí ve větrné růžici na obrazovce konzole / přijímače. Když už jste
jednou nastavili ID kód, není na pohled žádný rozdíl mezi údaji odesílanými z vysílače
anemometru a z vysílače ISS.
Sledování aktuálních údajů o větru
V kompasové růžici na obrazovce konzole byste nyní měli vidět směr a rychlost větru. V případě
potřeby střídavě zobrazujte údaj o směru a rychlosti větru stisknutím WIND. Roztočte větrné lopatky.
Otočte větrnou korouhví a počkejte 5 sekund, aby se zobrazení směru větru stabilizovalo, než
korouhví znovu pohnete.
Zobrazením aktuálních informací o větru se potvrzuje komunikace mezi vysílačem anemometru
a konzolí. Přejděte na část návodu „Výběr místa pro instalaci vysílače anemometru“ (viz níže).
Pokud údaje o větru nelze zobrazit
Nejdříve se přesvědčte, že konzole (přijímač) je napájena proudem a není v režimu nastavení
(režim nastavení ukončíte, když stisknete a chvilku podržíte DONE). Poté zkontrolujte, jestli je kabel
senzoru anemometru pevně připojen do zdířky v MSR označené jako WIND a je správně vložena
baterie. Projděte se po pokoji s konzolí v ruce a na několika místech se na chvilku zastavte, abyste
zkontrolovali, jestli přijímáte signály. Pokud, bez ohledu na to kde s konzolí stojíte, nevidíte údaje
o větru, přejděte do testovacího režimu.
Testovací režim

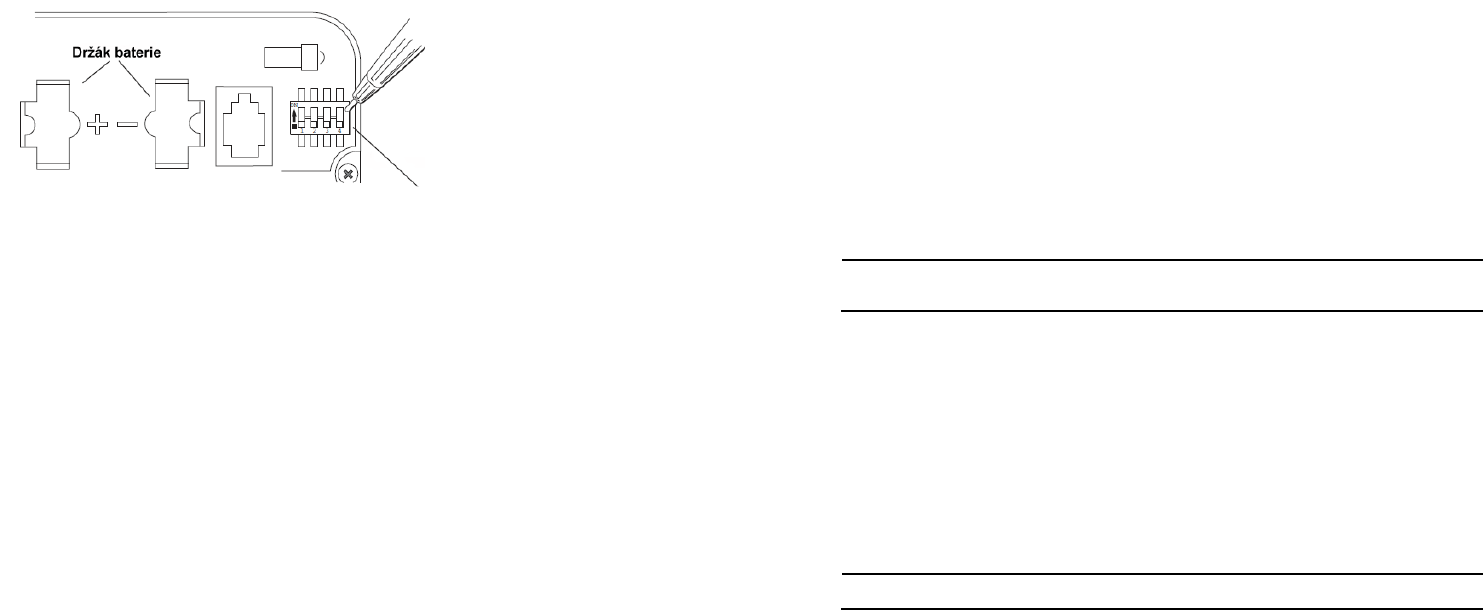

Přepínač DIP č. 4 na MSR (viz výše uvedený obrázek) je přepínačem testovacího režimu.
Pomocí kuličkového pera nebo sponky na papír jej přepněte do polohy ON. Vysílač se tím dostane
do testovacího režimu. Při každém přenosu signálu z vysílače (přibližně každých 2,5 sekundy) bude
blikat světlo LED kontrolky, která je umístěna pod zdířkou v MSR, napravo od baterie.
Jestliže LED kontrolka blikne jen jednou a zůstane tmavá, došlo k problému na vysílači anemometru.
(viz níže „Kontaktování Davis Instruments“).
Pokud LED kontrolka opakovaně bliká, ale konzole nikde v místnosti nechytá signál, může být na vině
jedna z následujících příčin:¨
1. Nejsou správně nastaveny DIP přepínače na vysílači. Zopakujte výše uvedené kroky nastavení.
2. Není správně nastaveno identifikační číslo na konzoli (přijímači). Zopakujte výše uvedené kroky
nastavení.
3. Příjem je rušen frekvenčním rušením z vnějších zdrojů. Aby rušení mohlo bránit konzoli přijímat
signál, pokud je konzole ve stejné místnosti jako vysílač anemometru, musí být velmi silné.
4. Příčina problému je na konzoli, (viz níže „Kontaktování Davis Instruments“).
Pokud skončíte testování bezdrátového příjmu, nezapomeňte přepnout testovací DIP přepínač
do polohy OFF. Pokud jej necháte v testovacím režimu (v poloze ON), bude blikající LED kontrolka
podstatně zkracovat životnost baterie.
Výběr místa pro instalaci vysílače anemometru
Při výběru místa pro anemometr a pouzdro vysílače mějte na paměti následující faktory:
• Anemometr montujte alespoň 1,2 m nad úrovní střechy, aby bylo možné získávat přesné údaje
o větru. Jak uvádí návod k obsluze ISS, anemometr lze namontovat na tyč nebo na svislý povrch
dřevěného sloupu. Je dodáván s 12 m kabelem pro připojení s pouzdrem vysílače.
• Pouzdro vysílače instalujte tak, aby solární panel směroval k slunci. Na severní polokouli by měl
solární panel pro maximální expozici slunečnímu světlu směrovat na jih a na jižní polokouli jej
umístěte tak, aby směroval na sever.
• Pokud potřebujete zvýšit vzdálenost mezi anemometrem a pouzdrem vysílače, použijte k tomu
prodlužovací kabely č. 7876 od Davis Instruments. Vezměte do úvahy, že maximální rychlost
větru, kterou lze měřit, se rostoucí vzdálenosti mezi anemometrem a ISS snižuje.
Pokud je vzdálenost větší než 73 m, maximální rychlost větru, která se bude ukazovat,
může být menší než 161 km/hod.
Ne všechny kabely jsou kompatibilní se systémem Vantage Pro2. Abyste měli jistotu, že kabely budou
použitelné, objednávejte si prodlužovací kabely u svého prodejce nebo přímo u Davis Instruments.
Dosah bezdrátového přenosu
Dosah přenosu signálu ovlivňuje mnoho faktorů. Pro dosažení co nejlepších výsledku se snažte
umístit pouzdro vysílače a přijímač co nejblíže k sobě.
Dosah je za optimálních podmínek v přímé viditelnosti 300 m. Typický dosah je v běžné praxi 60
až 120 m, ale mohou ho zkracovat zdi, stropy, stromy nebo vegetace. Přenosová vzdálenost se
snižuje i rušením přenosové frekvence. Názorným příkladem takového rušení mohou být mobilní
telefony (900 MHz). Přenosu signálu mohou překážet i kovové střechy nebo jiné velké kovové
konstrukce nebo objekty, jako jsou hliníkové obklady, kovová vedení a zařízení, jako chladničky,
televizory, topná tělesa nebo klimatizace.
Na přenos mezi bezdrátovými zařízeními mohou působit i neidentifikovatelné vlivy nebo překážky,
které nejsou vidět.
Pro zesílení signálu, nebo pro zvýšení dosahu mezi vysílačem anemometru a konzolí zvažte
použití bezdrátového opakovače Davis Instruments č. 7626 nebo 7627).
