User manual

Postup instalace
Následuje přehled kroků, které jsou potřebné pro instalování vysílače anemometru.
Jednotlivé kroky jsou níže uváděny jako nadpisy celých částí textu, ve kterých je pak
podrobně popsán postup instalace.
• Odstranění anemometru z jeho současného místa instalace (pokud to je potřebné).
• Odpojení anemometru od vysílače ISS
• Uvolnění a odstranění anemometru.
• Příprava vysílače anemometru.
• Vložení baterie.
• Zapojení kabelu anemometru do vysílače.
• Nastavení ID vysílače anemometru pomocí DIP přepínačů.
• Nastavení konzole na rozpoznání signálů.
• Sledování aktuálních údajů o větru.
• Přepnutí anemometru do testovacího režimu.
• Výběr místa pro instalaci vysílače anemometru.
• Vyzkoušení přenosu signálů z předpokládaného místa instalace vysílače.
• Montáž anemometru a pouzdra vysílače na nové místo.
• Zabezpečení kabelů
• Řešení problémů
• Kontakt oddělení podpory Davis Instruments
Odstranění anemometru z jeho současného místa instalace
V následujících dvou krocích se předpokládá, že vaše ISS je už nainstalována. Pokud je umístěna
vysoko, např. na vrcholu střechy, přečtěte si dříve, než vylezete nahoru pokyny v návodu a dejte
pozor, abyste při montáži vysílače anemometru neztratili rovnováhu.
Odpojení anemometru od ISS
Otevřete modul senzorového rozhraní a odpojte anemometr ze zdířky označené jako WIND.
Vytáhněte kabel anemometru z průchodky a uvolněte jej, nebo v případě MSR na Vantage Pro2
vytáhněte nejdříve pěnovou vložku a poté může kabel uvolnit z připojovacího portu. Pokud skončíte,
nezapomeňte pěnovou složku znovu zasunout zpět na místo, aby se chránil přístupový port.
Pokud je ISS instalována jako samostatná jednotka (obě strany spolu na tyči)
Uvolněte anemometr:
1. Otočte černým krytem kolektoru srážek proti směru hodinových ručiček, až budou úchytky krytu
ve stejné poloze jako otvory v základně a zvedněte jej ze základny. Když nejdříve odstraníte kryt
kolektoru, dostanete se snadněji francouzským klíčem k šestihranné matici.
2. Pomocí francouzského klíče odstraňte šestihranné matice a podložky, které drží plastovou
montážní základnu anemometru na tyči a anemometr na chvíli odložte.
3. Odstraňte šestihranné matice a podložky, které drží na tyči kolektor srážek. Uvolněte šroub ve
tvaru U, který držel anemometr.
4. Podložkami a šestihrannými maticemi upevněte kolektor srážek znovu na tyč. Nejdříve se vkládají
ploché podložky, poté pojistné podložky a nakonec šestihranná matice.
5. Nasaďte nazpět kryt kolektoru srážek. Otáčejte s ním ve směru hodinových ručiček, až zapadne
do otvorů v základně.
Pokud je anemometr nainstalován samostatně
Pomocí francouzského klíče nebo klíče 7/16“ uvolněte šestihranné matice a anemometr sundejte.
Příprava vysílače anemometru

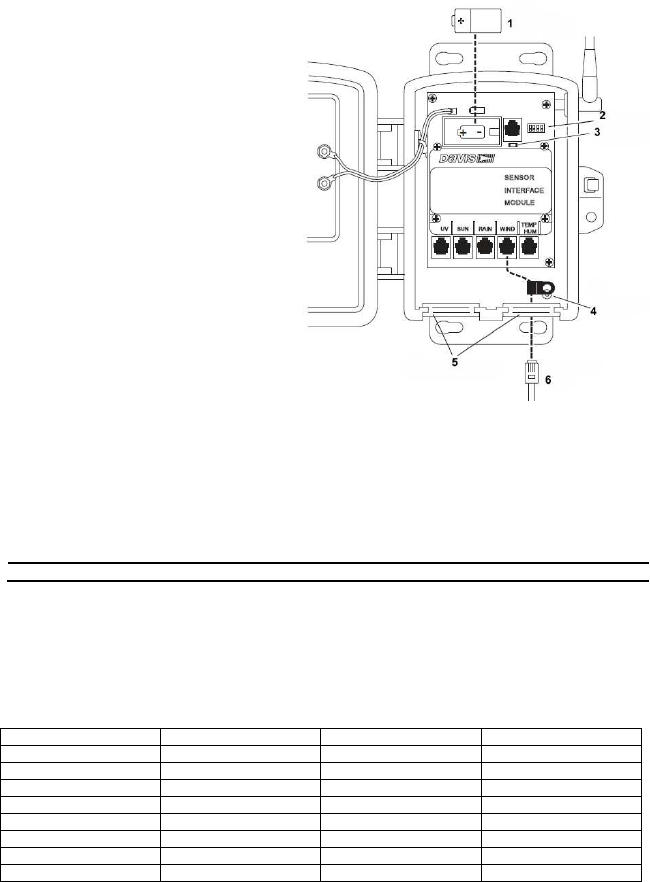

Na připojeném obrázku je ukázán modul senzorového rozhraní (neboli MSR) uvnitř pouzdra vysílače.
1. Lithiová baterie, 3 V
2. DIP přepínače
3. LED kontrolka zkušebního režimu
4. Kabelová svorka s upevňovacím
závitem
5. Černé hranaté průchodky
6. Kabel anemometru
1. 3 V lithiovou baterii vložte do držáku
a dodržte přitom její správnou polaritu
(aby se znak „+“ na baterii shodoval
se znakem „+“ na MSR.
2. Konec kabelu anemometru prostrčte
přes černou hranatou průchodku do
pouzdra vysílače. Každé pouzdro značky
Davis má dvě tyto průchodky, které
slouží jako vstup pro kabely, který je
odolný proti vlivům počasí. V tomto
případě použijte průchodku na pravé
straně. Pokud to bude pro vás snazší,
můžete průchodku vyjmout, prostrčit
přes ni kabel a znovu ji zasunout zpět
do pouzdra.
3. Konec kabelu anemometru zastrčte
do zdířky v MSR označené jako WIND.
4. Na místě mezi zásuvkou WIND
a průchodkou zabezpečte kabel svorkou, kterou přišroubujete šroubem #6 přes podložku
(viz obrázek).
5. Najděte si DIP přepínače, s nimiž budete pracovat v následujícím kroku.
Nastavení ID vysílače
Každá bezdrátová vysílací stanice musí být nastavena na jedno z osmi ID vysílače. Přepínače DIP č.
1, 2 a 3 na vysílači nastavují ID, neboli kanál, na kterém stanice vysílá. Přepínač DIP č. 4 se používá
pro testování přenosu a ne pro ID vysílače.
Vysílač a přijímač na konzoli navzájem komunikují, jen když jsou oba nastaveny na stejné ID.
Výchozí ID vysílače je 1. Když se podíváte na níže uvedenou tabulku, uvidíte, že to znamená, že
všechny tři DIP přepínače jsou při expedici z výroby v poloze OFF. Platí to pro jak pro ISS, tak pro
vysílač anemometru, nebo jakoukoliv jinou stanici. Přijímač (konzole) základní stanice je teda z výroby
nastaven tak, aby se spojil s ISS na ID „1“.
Protože je pravděpodobné, že vaše ISS je už nastavena na ID „1“, bude potřebné nastavit vysílač
anemometru na jiné číslo ID. Ke změně ID použijte kuličkové pero, nebo sponku na papír, a přepněte
DIP přepínače č. 1, 2 a 3. Nastavení identifikačních čísel 1 až 8 uvádíme v následující tabulce.
Kód ID
Přepínač 1
Přepínač 2
Přepínač 3
Č. 1 (výchozí) Vypnuto (off) Vypnuto (off) Vypnuto (off)
Č. 2
Vypnuto (off)
Vypnuto (off)
Zapnuto (ON)
Č. 3 Vypnuto (off) Zapnuto (ON) Vypnuto (off)
Č. 4 Vypnuto (off) Zapnuto (ON) Zapnuto (ON)
Č. 5
Zapnuto (ON)
Vypnuto (off)
Vypnuto (off)
Č. 6 Zapnuto (ON) Vypnuto (off) Zapnuto (ON)
Č. 7 Zapnuto (ON) Zapnuto (ON) Vypnuto (off)
Č. 8
Zapnuto (ON)
Zapnuto (ON)
Zapnuto (ON)
Použijte tuto tabulku, aby se zajistilo, že každá bezdrátová stanice vašeho systému
vysílá na vlastním ID vysílače.
