Bezdrátový vysílač anemometru

Obj. č.: 67 24 81

Vážení zákazníci,

děkujeme Vám za Vaši důvěru a za nákup bezdrátového vysílače anemometru Davis Instruments.

Tento návod k obsluze popisuje, jak nainstalovat anemometr k bezdrátové meteorologické stanici

Vantage Pro2™. Sada anemometru vám umožní připojit anemometr z integrované sady senzorů (ISS)

na jeho vlastní vysílač, aby jej bylo možné umístit mimo ISS a aby mohl komunikovat přímo s konzolí

základní stanice.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

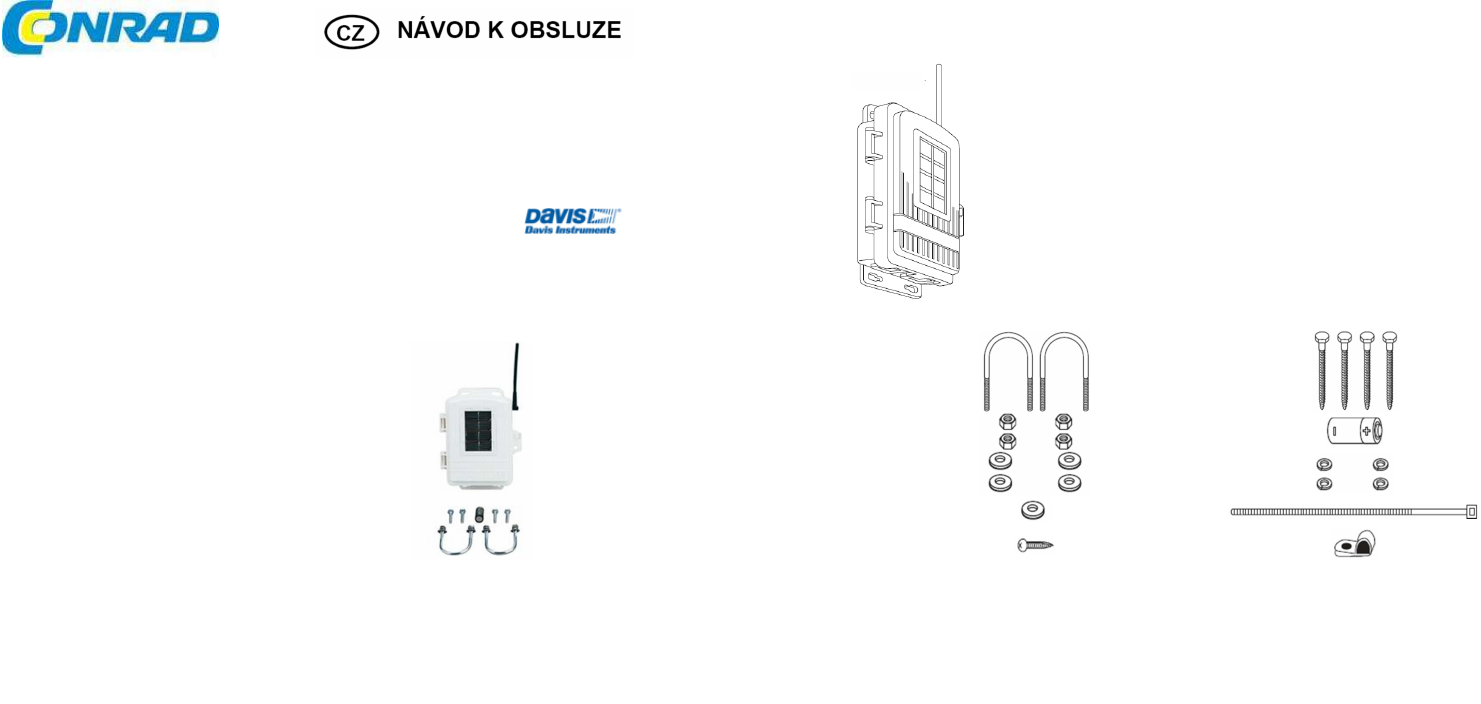

Komponenty

Pouzdro anemometru

Montážní materiál

Šrouby ve tvaru U

Velký šroub do

dřeva ¼“ x

“

Šestihranné

matice ¼“

Lithiová baterie

3 V

Ploché podložky

¼“

Pojistné podložky

1/4"

Podložka #6

3 x vázací páska

kabelů 8“

Závitořezný š

roub

3,5 x 12 mm

Kabelová svorka

Nástroje pro instalaci

Kromě uvedeného materiálu budete k instalaci ještě potřebovat následující nástroje:

1. Francouzský klíč, nebo klíč 7/16“

2. Kompas, nebo mapu místní oblasti

3. Kuličkové pero, nebo sponku na papír (nebo jiný špičatý předmět)

4. Vrtačku a vrták (5 mm), (při montáží na svislý povrch)

5. Vodováhu (při montáží na svislý povrch)

Pokud instalujete ISS a anemometr současně

Podle pokynů v návodu k ISS nainstalujte nejdříve ISS. V kroku 2 „Příprava ISS k instalaci“ však

NEPŘIPOJUJTE kabel anemometru k modulu senzorového rozhraní (MSR). Když máte namontován

kolektor srážek a jste připraveni k namontování anemometru, řiďte se pokyny tohoto návodu od níže

uvedené části „Příprava vysílače anemometru“.

Summary of content (5 pages)

PAGE 1
Komponenty Pouzdro anemometru Bezdrátový vysílač anemometru Montážní materiál Obj. č.
PAGE 2
Postup instalace Příprava vysílače anemometru Následuje přehled kroků, které jsou potřebné pro instalování vysílače anemometru. Jednotlivé kroky jsou níže uváděny jako nadpisy celých částí textu, ve kterých je pak podrobně popsán postup instalace. Na připojeném obrázku je ukázán modul senzorového rozhraní (neboli MSR) uvnitř pouzdra vysílače. • • • • • • • • • • • • • • • • Odstranění anemometru z jeho současného místa instalace (pokud to je potřebné).
PAGE 3
Testovací režim Přepínače DIP DIP přepínače ID vysílače v pravém horním rohu MSR Nastavení konzole a přijímače na stejné identifikační číslo 1. Přepněte konzoli do režimu nastavení – stiskněte a podržte DONE a zároveň stiskněte šipku dolů DOWN (-). • Vantage Pro2: Na konzoli se objeví obrazovka 1: Vysílače (Transmitters). • Vantage Vue: stiskněte a uvolněte DONE, dokud se neobjeví obrazovka 5: Aktivní vysílače (Active Transmitters).
PAGE 4
Zkouška přenosu z předpokládaného místa instalace Montáž pouzdra vysílače na tyč Je velmi důležité, abyste předtím než pouzdro vysílače anemometru trvale připevníte, vyzkoušeli příjem z místa jeho instalace. Dejte pouzdro vysílače na požadované místo instalace, nebo požádejte někoho, aby jej na místě podržel, a vy můžete několik minut procházet s konzolí (přijímačem) kolem a sledovat sílu signálu. Příjem signálu lze vylepšit i otáčením antény.
PAGE 5
Pokyn pro zajištění kabelů Aby se zabránilo odření nebo natržení kabelů, zajistěte je, aby nelétaly ve větru. Kabely můžete připevnit ke kovové tyči pomocí utahovacích pásek nebo omotáním izolepy kolem tyče a kabelů. Pásky umísťujte přibližně ve vzdálenosti 1,6 m od sebe. Montážní svorky, nebo utahovací pásky umístěte přibližně 1 až 1,5 m od sebe, aby byly kabely dobře zajištěny. Manipulace s bateriemi a akumulátory Nenechávejte baterie (akumulátory) volně ležet.
