ISS felszerelési irányelvek
Ajánlott tartozékok az oszlopra szereléshez
• Használja a szerelő háromlábat (#7716) a könnyű szereléshez.
• Használja az oszlopra szerelő készletet (#7717) az ISS szerelési magasságának
megemelésére 37.5" (0.95 m-ig).
Általános irányelvek oszlopra szereléshez.
• A szállított U csavarral az ISS felszerelhető egy 1" és 1.75" (25 – 44 mm közötti
külső átmérőjű póznára vagy rúdra.
• Kisebb póznára szereléshez, szerezzen be egy U csavart amelyik megegyezik az alap
szártávolsággal de hosszabb menetes szakasza van. Ha az ISS-t egy kisebb póznára
akarja szerelni, az U csavar menetes szakasza túl rövid az ISS biztonságos
felszereléséhez.
C alakú bilincs
Az ISS felszerelése egy póznára
1. Ha az ISS-t a Davis Mounting háromlábra vagy a Davis Mounting Pole készlethez
tartozó póznára szereli fel, a megfelelő szereléshez kövesse az ezekhez a Davis
termékekhez csatolt útmutatókat.
Ha nem ezeket a Davis termékeket használja, akkor szerelje egy galvanizált fém
bevonatú 1" és 1.75" (25 – 44 mm) közötti külső átmérőjű acél póznára.
Megjegyzés: Lényeges, hogy a szerelő pózna függőleges legyen. Célszerű egy mágneses ”torpedo level”
vízszintezőt használni, hogy az oszlop tetején az ISS vízszintes síkban álljon.

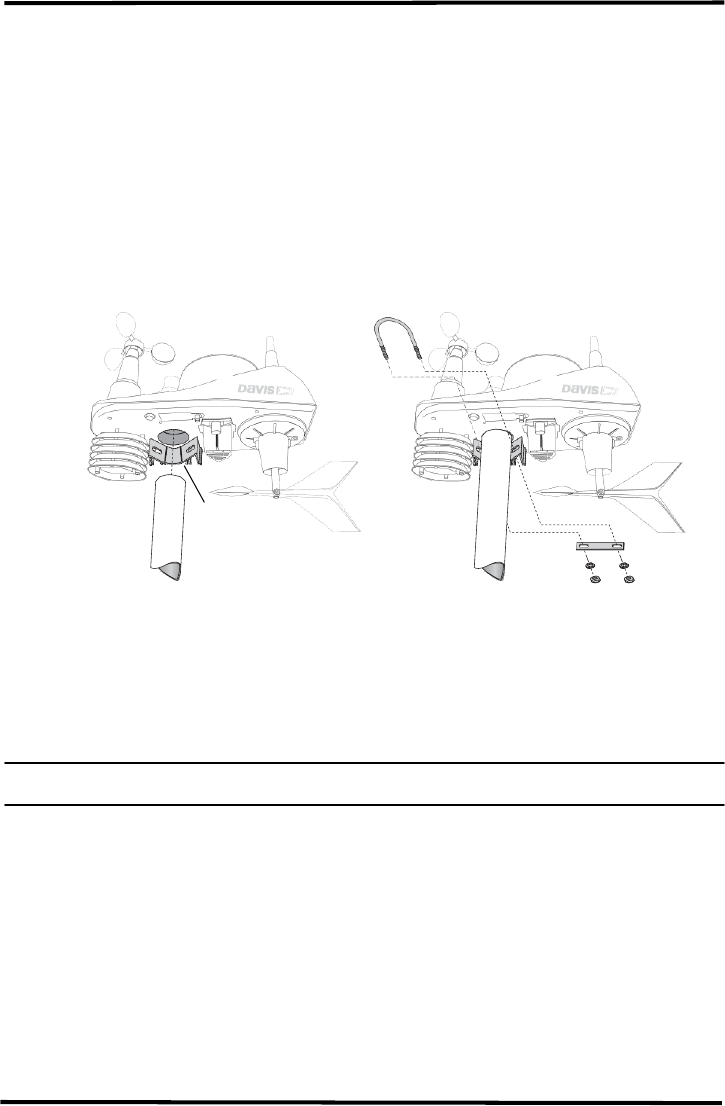

2. Iránymutatásként az alábbi rajzot használva, tartsa az ISS-t úgy, hogy a szél kanalak és
a sugárzás ellen védő lemezek a baloldalon legyenek és óvatosan helyezze fel az ISS-t
a pózna tetejére.
3. Az ISS szerelőlapját a póznának nekinyomva, az U csavart, két végével, a póznát
átfogva, dugja be az alaplapon lévő C alakú bilincs két furatába.
4. Csúsztassa a fém fedőlemezt a csavarvégekre amelyek túlnyúlnak a bilincsen.
5. Rögzítse a fedőlemezt egy biztosító alátéttel és hatlapú anyával mindkét csavarvégen,
mint azt az ábra mutatja.
6. Húzza meg a hatlapú anyákat csak az ujjaival annyira hogy az ISS annyira biztosan
álljon a póznán, hogy elengedhesse.
