La carga de las pilas
Guía de Referencia Rápida 15
2. Remueva los tres tornillos que anclan el cartucho de las
pilas, y desenchufe el conector blanco.

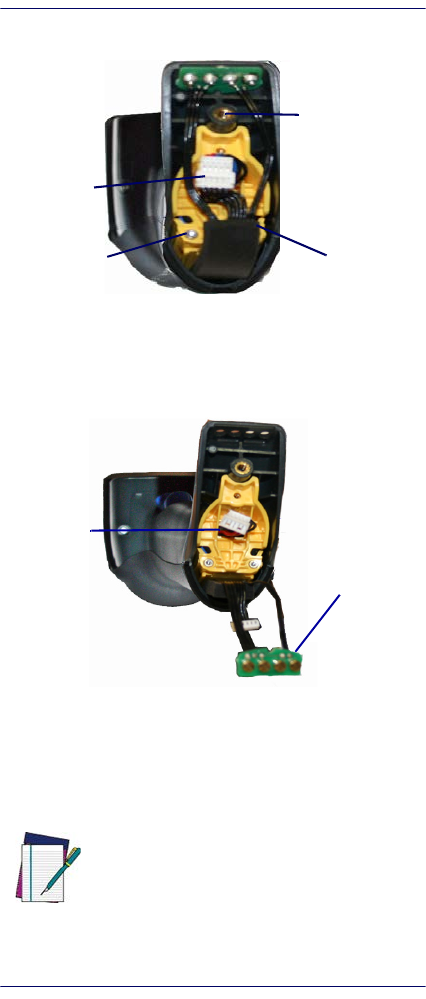

3. Alce cuidadosamente el circuito con contactos dorados, y
remueva el cartucho de la pila, dejando que el conector
blanco pase por el agujero en el cartucho de la pila, según
se demuestra a continuación.
4. Remueva la pila expendida de su lugar (si está presente) y
coloque a la pila nueva en la misma posición.
5. Reemplazca el cartucho de la pila, enchufe el conector, y
coloque al circuito con contactos en donde estaba origi-
nalmente.
NOTA
Cuando esté poniendo las pilas nuevas en el agarrador,
asegúrese de poner a las pilas y el conector en las posicio-
nes correctas, según se demuestra.
Connector
Tornillo
Tornillo
Tornillo
Agujero para
permitir el paso
Circuito con
contactos
dorados
