La conexión de la estación base
Guía de Referencia Rápida 9

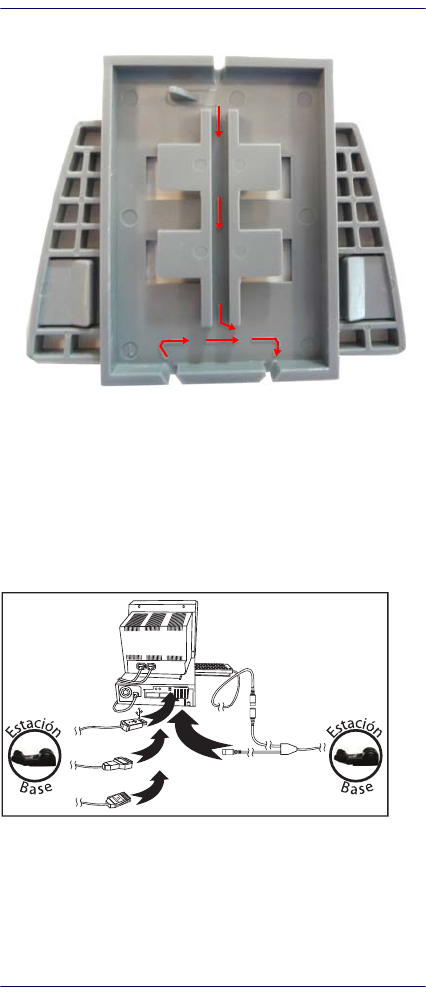

Figura 3. Las flechas demuestran las rutas
Conexión con la terminal principal:
Antes de conectarse, verifique
que el tipo de cable para el lector sea compatible con el equipo ter-
minal principal. La mayoría de las conecciones se enchufan direc-
tamente en el aparato terminal principal, según se demuestra en
Figura 4 en la pagina 9. Los cables de interfaz para el teclado tie-
nen conexión ‘Y’ donde el punto hembra se conecta con el punto
macho del cable desde el teclado, y el tercer punto se conecta en
el puerto para el teclado que se encuentra en la terminal/CP.
Figura 4. La conexión con la terminal principal
Conexión con corriente :
Enchufe al adaptador de corriente alterna
en un receptáculo aprobado de AC de pared, con el cable orienta-
do hacia abajo (según se muestra en
Figura 1) para evitar que jale
más de lo debido en el receptáculo.
U
S
B
I
B
M
T
e
c
l
a
d
o
W
a
n
d
o...
