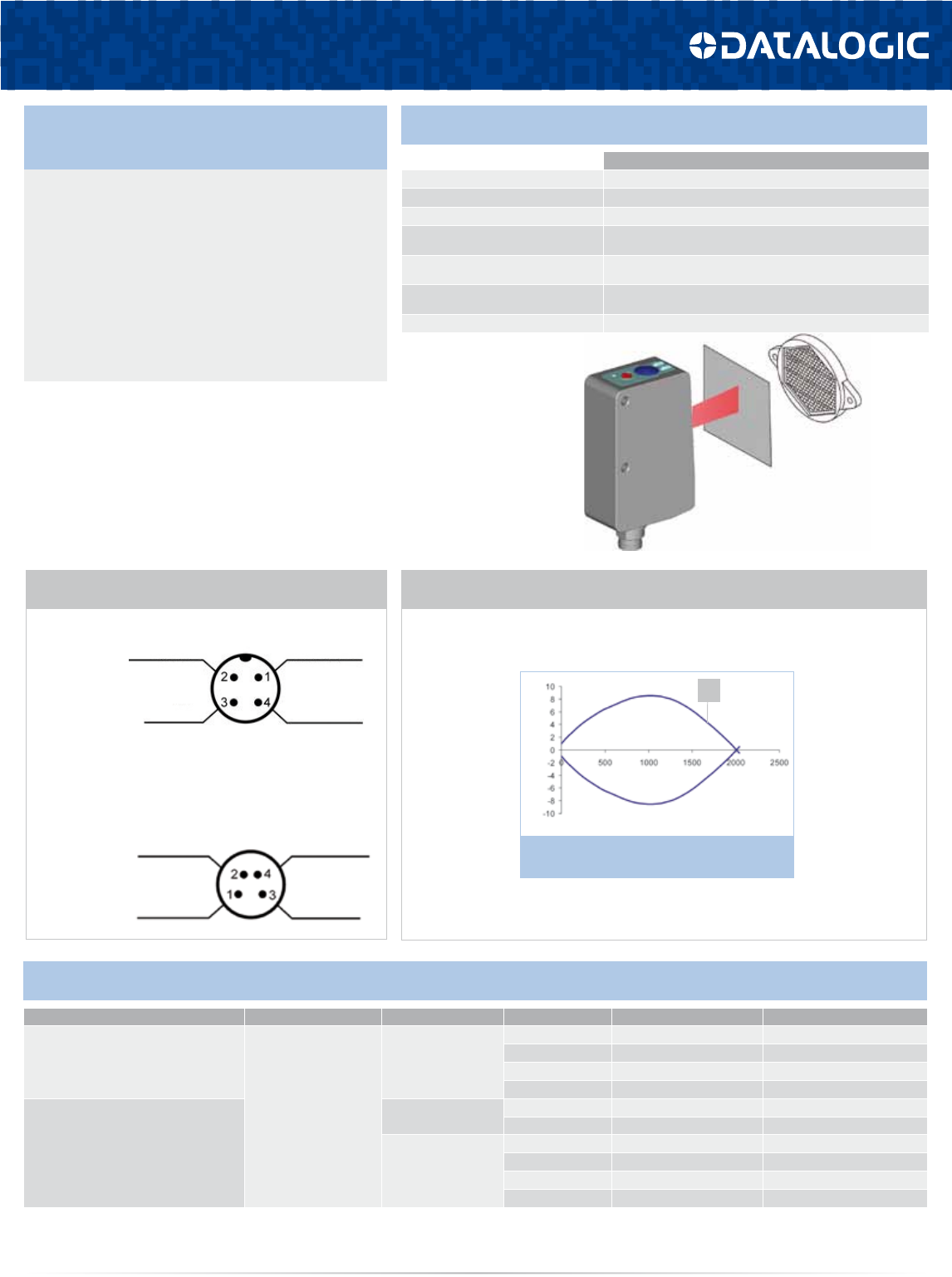

Datasheet

www.datalogic.com
R2
mm
REFLEX-LICHTSCHRANKE FÜR
TRANSPARENTE OBKJEKTE
T-Modelle
•ErkenntbesonderstransparenteMaterialien
wie Plastikfolien, Glas oder PET-Flaschen
•KoaxialesOptiksystemfüreinepräzise
Erkennung sich bewegender Objekte,
zur Vermeidung von Fehlschaltungen.
•AutoadaptiveFunktionfürmehrZuverlässigkeit
bei der Erkennung, selbst bei kontaminiertem
Sensor oder Reflektor (z. B. Staub)
LED
Ansprechzeit 250 µs
Schaltfrequenz 2 kHz
Sender (Wellenlänge) ROTE LED (660 nm)
Tastweite
2m bei R2 Reflektor (S8…T50/T53);
0,8 m bei R2-Reflektor (S8…T51)
Einstellung
Teach-In-Taste (S8-T53)
Empfindlichkeitstrimmer (S8...T51)
HELL/DUNKEL-Umschaltung
Automatisch (S8…T50),
Einfach drehbarer Umschalter (S8…T51/T53)
Anzeigen OUTPUT-LED (GELB) und POWER ON-LED (GRÜN)
TECHNISCHE DATEN
GEHÄUSE LICHTEMISSION ANSCHLUSS OUTPUT BESCHREIBUNG Bestellnr.
METALL
Edelstahl (INOX AISI316L)
LED
M8-Stecker
NPN S8-MR-5-T50-NH 950801330
PNP S8-MR-5-T50-PH 950801320
NPN S8-MR-5-T53-NN 950801310
PNP S8-MR-5-T53-PP 950801300
KUNSTSTOFF
ABS
M12-PIG-TAIL
(150 mm)
NPN S8-PR-3-T51-NN 950801130
PNP S8-PR-3-T51-PP 950801120
M8-Stecker
NPN S8-PR-5-T51-NN 950801050
PNP S8-PR-5-T51-PP 950801040
NPN S8-PR-5-T53-NN 950801290
PNP S8-PR-5-T53-PP 950801280
MODELLAUSWAHL UND BESTELLINFORMATIONEN
ERKENNUNGSDIAGRAMMANSCHLUSS
Koaxiale polarisierte Reflexlichtsensoren
für transparente Materialien (S8…T50/T53)
(WEISS)
(BLAU)
(BRAUN)
(SCHWARZ)
REMOTE
(WEISS)
(BRAUN)
(SCHWARZ)
(BLAU)
N.O. ALARM OUTPUT
N.O. ALARM
OUTPUT
(S8...T51)
-0V
+12...30VDC
N.O. OUTPUT
+12...30VDC
N.O. OUTPUT
-0V
M12-PIG-TAIL
M8-STECKER
S8…T51 Version M12 PIG-TAIL (150 mm)
S8…T51/T53
Midi-Sensoren S8-Serie
