Datasheet

Data sheet
DH-SMT/PL
VD.SH.A2.02 © Danfoss 11/2007 17
SONOMETER
TM
2000 – Ultrasonic heat meter

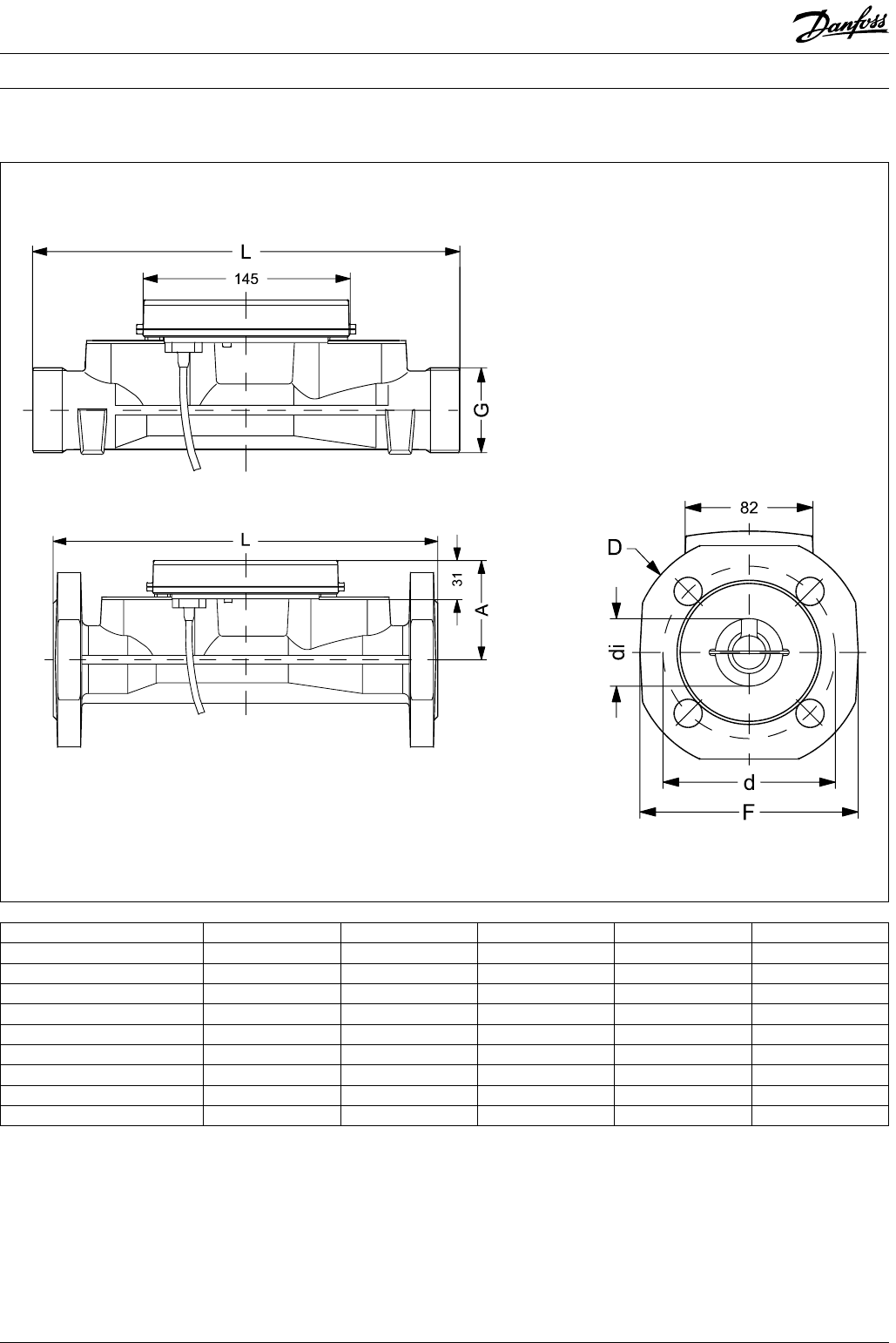

Dimensions, continued
SONO 2500 CT
Nominal diameter 40 40 50 65 80
Nominal flow, q
p
(Q
n
) [m
3
/h] 10 10 15 25 40
Flange diameter D [mm] - 148 163 184 198
Bolt circle diameter d [mm] - 110 125 145 160
Build in length L [mm] 300 300 270 300 300
High A [mm] 78 78 91 91 91
Weight [kg] 3.6 7.9 8.5 10.8 12.6
Flange
1)
dimension F [mm] - 138 147 170 188
Internal diameter d
i
[mm] 43.4 43.4 54.5 70.3 82.5
Thread
2)
connection G G2B - - - -
1)
Flanges PN 25 acc. to ISO 7005-3
2)
Thread acc. to ISO 228
